Manuale di operativo
- Collegamento ai morsetti:
- Svitare il coperchio dell'involucro contenente la parte connessioni
(contrassegnato sull'involucro con "FIELD TERMINALS")
- Se necessario sfilare l'indicatore analogico
- Inserire il cavo di collegamento attraverso l'apposito passaggio cavi
- Collegare i fili ai morsetti "+" e "-" facendo attenzione alla polarità!
- Se necessario montare l'indicatore analogico
- Avvitare il coperchio dell'involucro
.
AVVISO
Per trasduttori con protezione antideflagrante con custodia pressurizzata
il coperchio dell'involucro deve essere fissato con una staffa di sicurezza.
- Collegamento con connettore (non nella versione con protezione
antideflagrante con custodia pressurizzata):
I contatti per il connettore sono forniti in un sacchetto a corredo.
- Spingere sul cavo il connettore e il passacavo
- Togliere l'isolamento dalle estremità del cavo per ca. 8 mm
- Crimpare o saldare i contatti alle estremità del cavo
- Ricostruire il connettore

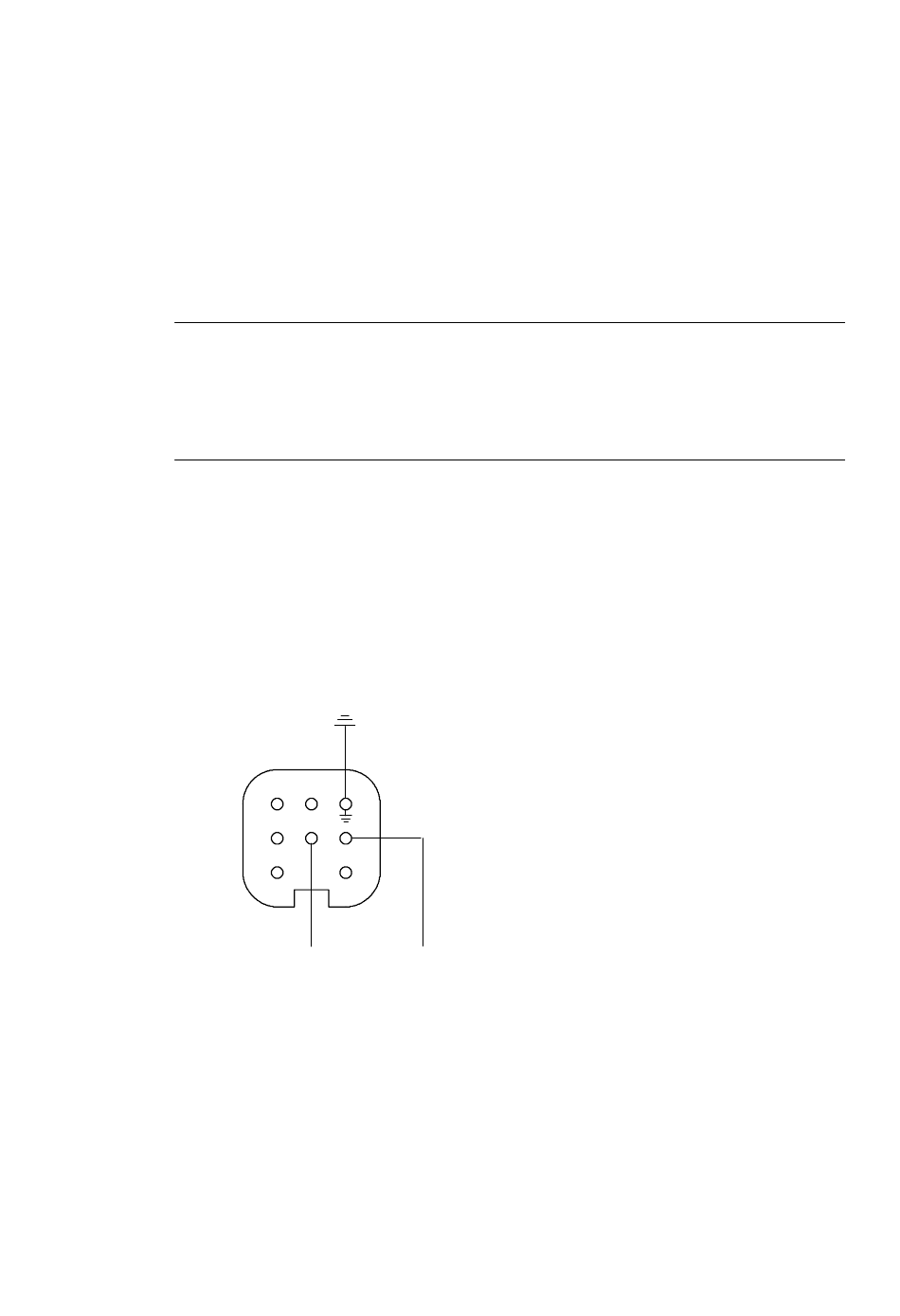

Figura 4 Collegamento con connettore
SITRANS P, MK II
C73000-B5650-C100-02
6 7
5 1 2
4 3
I
- -
+
A
U
H
I Corrente di uscita
A
U Alimentazione
H
7MF4010
