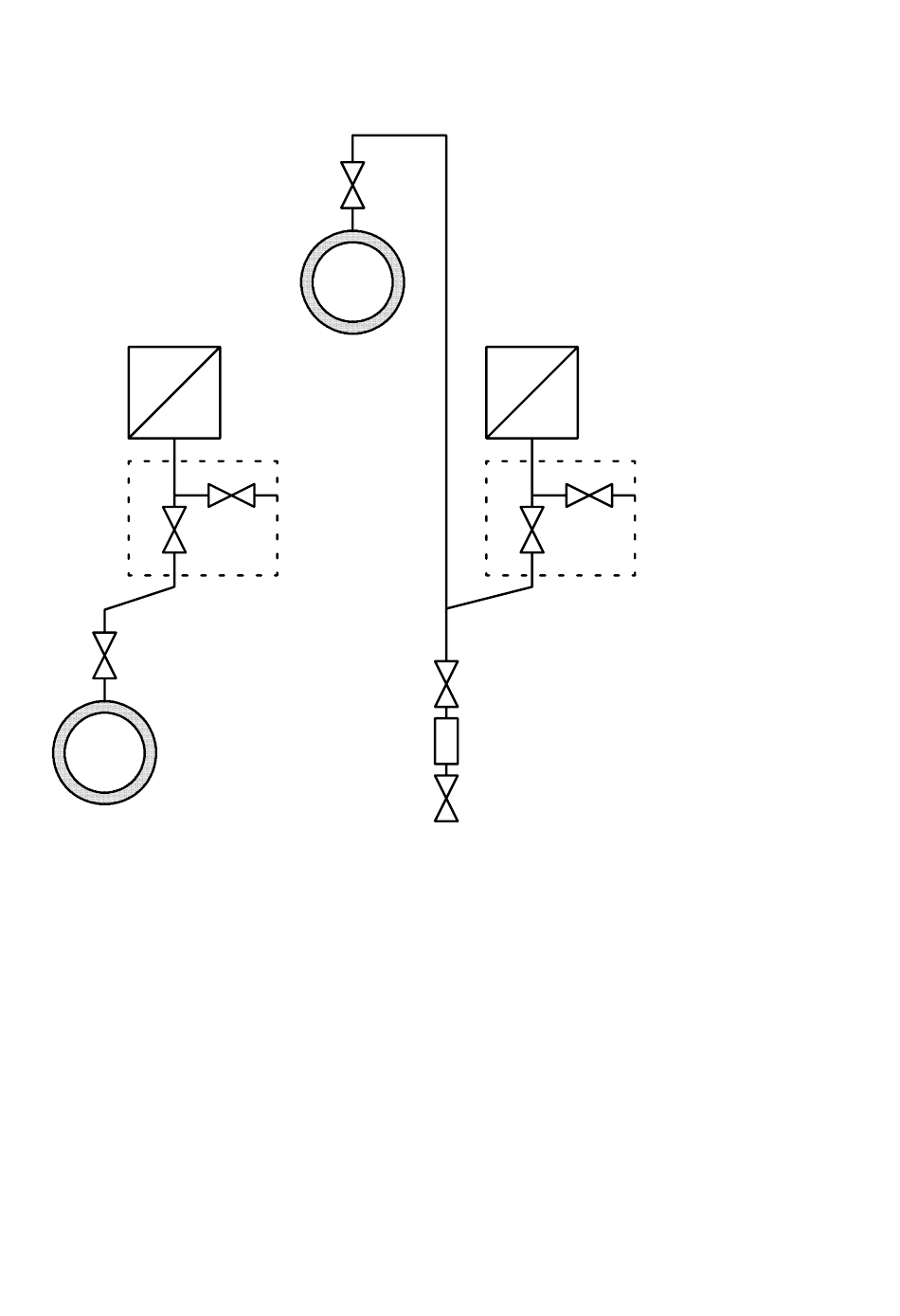

Trasduttore al di sopra
del punto di prelievo della
pressione
(disposizione normale)
Figura 6 Misurazione di gas
102
4
1
2B
2
Trasduttore al di sotto
del punto di prelievo della
pressione
(eccezione)
Manuale di operativo
1 Trasduttore
2 Armatura di intercettazione
A Valvola di intercettazione verso
il processo
B Valvola di intercettazione per
l'attacco di controllo o vite
di sfiato
3 Condotto della pressione
4 Valvola di intercettazione
3
5 Valvola di intercettazione
7 Raccoglitore di condensa
8 Valvola di scarico
1
2B
2A
5
7
8
