7MF4010
- Misurazione di vapore
Le valvole sono da azionare secondo la seguente successione:
Posizione iniziale: tutte le valvole chiuse
- Portare al trasduttore la pressione che corrisponde all'inizio scala tramite il
collegamento di prova della armatura di intercettazione (2) a rubinetto di
intercettazione (2B) aperto,
- Verificare l'inizio scala e correggerlo se necessario (vedere capitolo 4,
pag. 105),
- Chiudere il rubinetto di intercettazione (2B),
- Aprire la valvola di intercettazione (4) sul raccordo di prelievo,
- Aprire la valvola di intercettazione (2A).

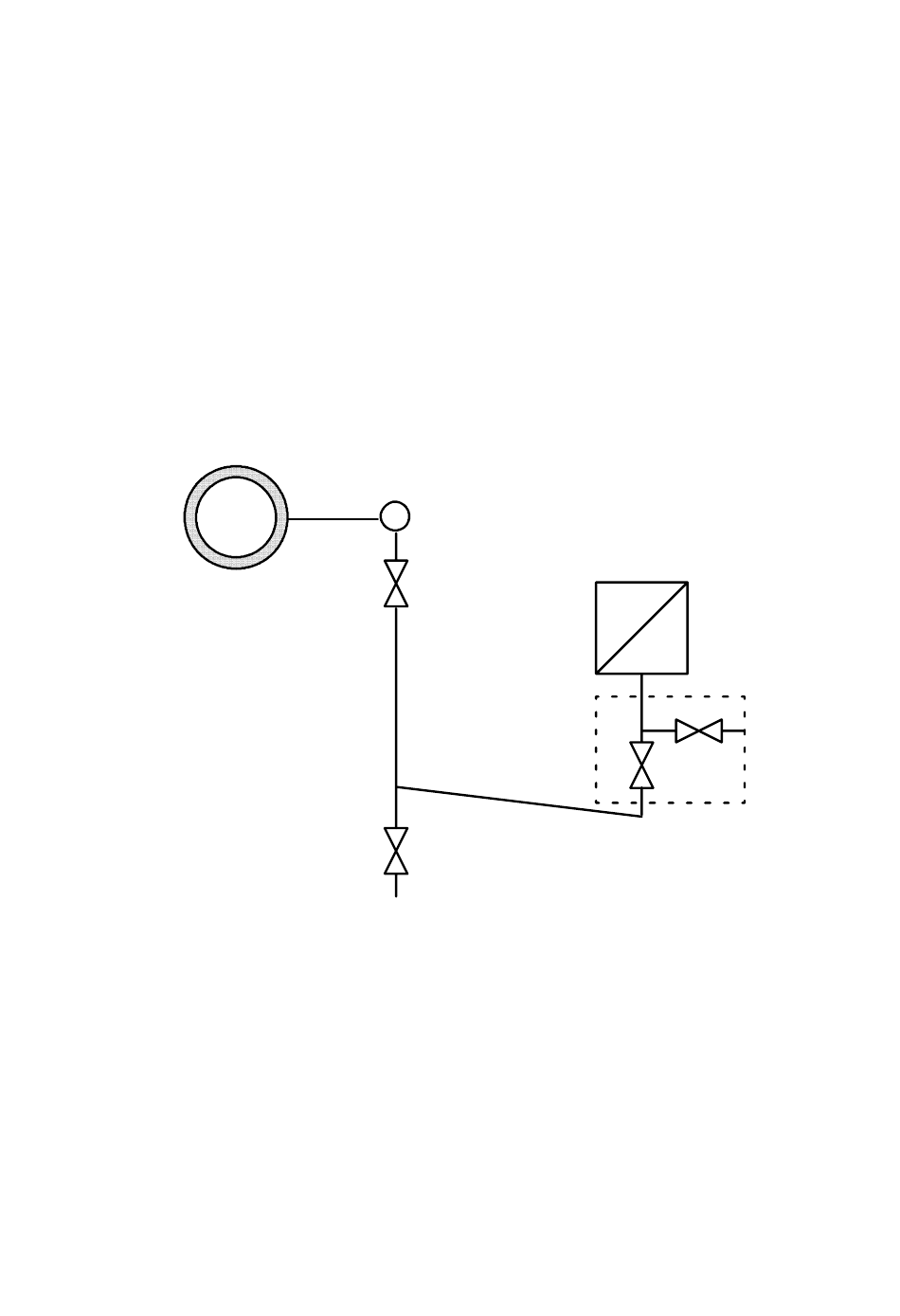

1 Trasduttore
2 Armatura di intercettazione
A Valvola di intercettazione verso
il processo
B Valvola di intercettazione per
l'attacco di controllo
o vite di sfiato
3 Condotto della pressione
4 Valvola di intercettazione
6 Valvola di intercettazione
9 Serbatoio di compensazione
Figura 8 Misurazione di vapore
104
9
4
3
6
Manuale di operativo
1
2B
2A 2
SITRANS P , MK II
C73000-B5650-C100-02
