Instructions de service
- Raccordement sur les bornes à vis:
- Dévisser le couvercle du boîtier de raccordement (désigné par "FIELD
TERMINALS" sur le boîtier)
- Le cas échéant, enlever l'indicateur analogique
- Introduire le câble d'alimentation à travers le presse-étoupe
- Raccorder les conducteurs aux bornes "+" et "-" en observant la polarité!
- Le cas échéant, remettre en place l'indicateur analogique
- Revisser le couvercle du boîtier
.
REMARQUE
Pour les transmetteurs à degré de protection contre l'inflammation
"carter à l'épreuve de la pression", fixer le couvercle du boîtier avec
l'étrier de sécurité.
- Raccordement par connecteur (excepté pour le degré de protection
contre l'inflammation "carter à l'épreuve de la pression"):
Les contacts pour la prise sont livrés emballés dans un sachet.
- Glisser la douille et le presse-étoupe sur le câble
- Dénuder les extrémités du câble sur 8 mm environ
- Sertir ou souder les contacts sur les extrémités du câble
- Assembler la prise

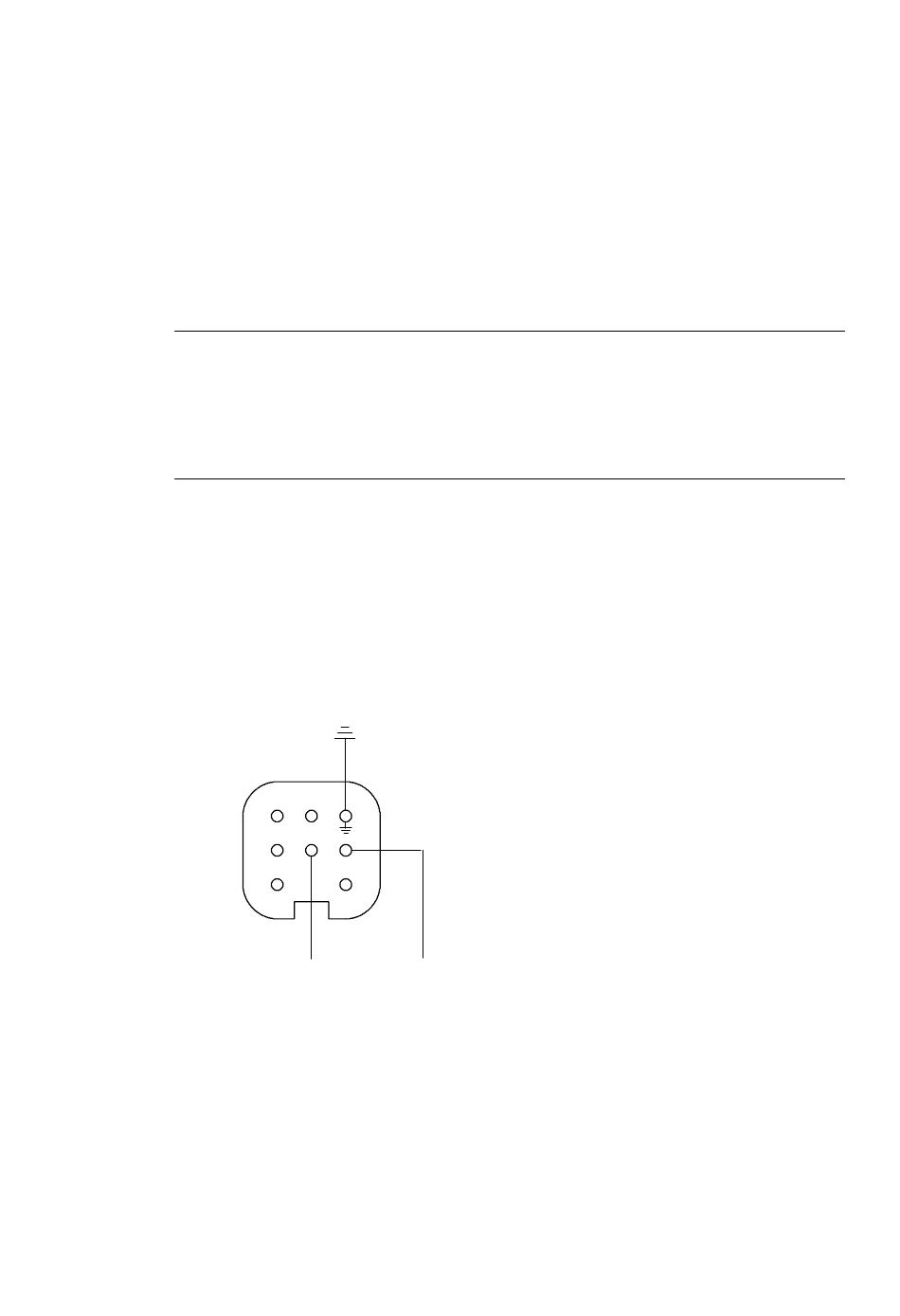

Figure 4 Raccordement électrique, schéma
SITRANS P, MK II
C73000-B5650-C100-02
6 7
5 1 2
4 3
I
---
+
A
U
H
I Courant de sortie
A
U Energie auxiliaire
H
7MF4010
