Utilizzo

Il trasduttore viene asservito per mezzo di potenziometri e ponti ad innesto, con i
quali è possibile impostare l'inizio e la fine del campo di misurazione. Gli elementi
di servizio sono accessibili dopo avere svitato il coperchio.

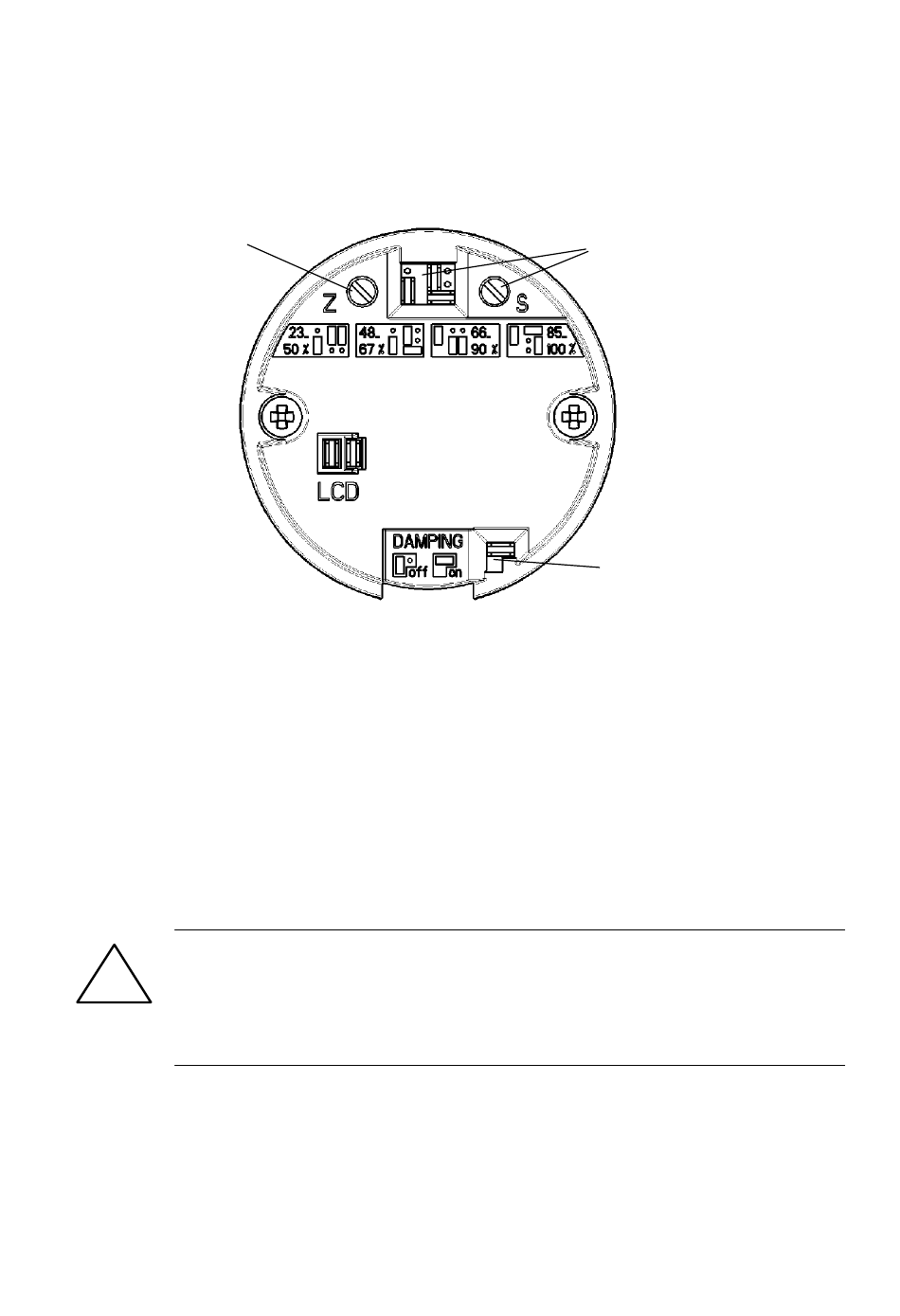

Elemento di impostazione
per il punto di zero
Figura 9 Elementi di servizio del trasduttore SITRANS P, Serie MK II
Impostazione dell'inizio scala e del fine scala
Collegare il misuratore di corrente continua nel circuito di corrente di uscita oppure
nelle boccole di controllo.
Collegamento alle boccole di controllo:
D Prima di aprire il coperchio dell'involucro pulire esternamente l'apparecchio.
D Svitare il coperchio dell'involucro.
D Se necessario estrarre l'indicatore analogico.
AVVERTENZA
!
Nel caso di uso in aree a rischio di deflagrazione di Zona 1 o di Zona 0
osservare la certificazione di conformità CE.
SITRANS P, MK II
C73000-B5650-C100-02
7MF4010
Elemento di impostazione
per il campo di misura
Ponte a innesto per lo
smorzamento supplementare
105
