45
46
44
49
48
13
50
48
WAARSCHUWING
Om ernstig lichamelijk letsel te voorkomen
schakelt u het gereedschap uit en koppelt u het los van de
voedingsbron voordat u de bovenklep opent, aan het gereedschap gaat
sleutelen of hulpstukken en accessoires gaat monteren of losmaken.
1. Houd de motor schoon en de machinebasis vrij van stof en
houtsnippers. Wanneer u de machine zonder gewone stofzuiger
gebruikt, moet u regelmatig afvalmateriaal uit de binnenkant van
de machine verwijderen of de machine op een open standaard
monteren, zodat er zich geen afval in kan verzamelen.
2. Smeer de geleidestaven periodiek met een droog smeermiddel. Een
droog smeermiddel trekt geen houtsnippers of stof aan en verlengt de
levensduur van de lagers en geleidestaven. De motorkoppeling en de
koppeling die bij het klemmechanisme horen, moeten periodiek worden
gesmeerd, zodat deze goed blijven bewegen.
Motoronderhoud
Om de veiligheid en betrouwbaarheid van het product te waarborgen moeten alle reparaties aan de motor worden uitgevoerd door het servicecentrum
van de Kreg Tool Company. Bel de klantenservice van Kreg (1.800.447.8638) en vraag om goedkeuring voor de retourzending en om verzendinstructies.
Vervangende onderdelen
Een tabel en een lijst met vervangende onderdelen en sets vindt u op www.kregtool.com. Daar vindt u ook de online versie van deze handleiding.
45
22
11
12
25
45

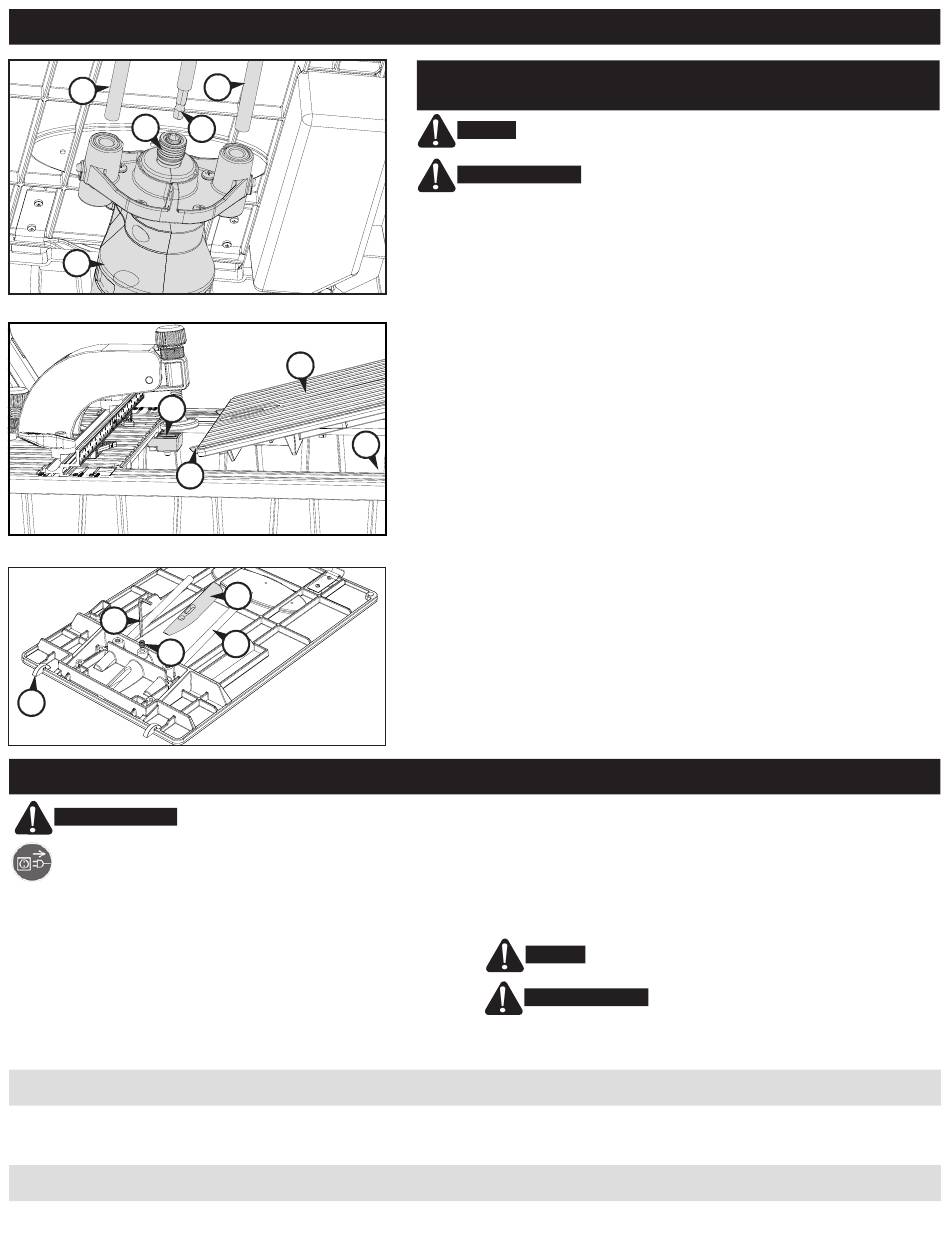

Bediening
Een boorbit vervangen of een boorbit en
boorgeleiderset monteren
LET OP
Gebruik de juiste procedure hieronder wanneer u een boorbit
vervangt of de optionele Micro- of HD-boorbits en -boorgeleiders monteert.
WAARSCHUWING
De randen van een boorbit zijn scherp. Draag altijd
handschoenen wanneer u de boorbit vervangt.
Ter bescherming van de werkstukstops (35) bij het openen van de
bovenklep (11) maakt u met de hendels de stelbalkvergrendelingen (15) los
en verplaatst u de stelbalk (16) helemaal naar achteren. Draai de stelknop
voor de klem (29) tegen de klok in om het klemkussentje (28) omhoog te
halen. Ontgrendel de bovenklep met de 3-mm inbussleutel (13), open de
klep en zet de bovenklepsteun (42) vast. Verwijder de ontgrendelingspen
(43) en schuif de motor (44) van de geleidestaven (45) af.
Trek de kraag van de boorhouder (46) naar voren en haal de boorbit eruit om
de boorbit (22) te vervangen. Plaats de zeskantige schacht van de nieuwe
boorbit in de houder en laat de kraag los. Schuif de motor op de geleidestaven
en plaats de boorbit in de boorgeleider (25). Lijn de motorkoppeling (47) uit op
de koppelingsopening op de motor en steek de ontgrendelingspen erin. Maak
de bovenklepsteun los en sluit en vergrendel de klep.
Wanneer u overschakelt op de optionele Micro- of HD-boor en -geleider,
verwisselt u de boorbit zoals hierboven is beschreven. Koppel vervolgens
de stofzuigerslang (10) los van de stofzuigerkap (7). Til de bovenklep van
de machine en maak de draaischarnieren (48) op de bovenklep los van
de aansluitpunten (49) op de bovenkant van de machine (12).
Leg de bovenklep ondersteboven op een platte ondergrond (bijvoorbeeld een
zaagtafel). Draai de schroef van de boorgeleiderset (50) met de 3-mm inbussleutel
(13) los en verwijder de boorgeleider. Houd de bovenklep stevig vast tegen de
vlakke ondergrond, schuif de nieuwe boorgeleider in de opening, draai deze zodat
de gehoekte kant tegen de vlakke ondergrond ligt en draai de schroef aan.
Zet de bovenklep op de machine en zet de bovenklepsteun vast. Sluit
de stofzuigerslang weer op de stofzuigerkap aan. Schuif de motor op
de geleidestaven en plaats de boorbit in de boorgeleider. Sluit met de
ontgrendelingspen de motorkoppeling (47) aan op de motor en sluit en
vergrendel de bovenklep.
Onderhoud
3. Gebruik scherpe boorbits. U kunt wel 4.000 tot 5.000 gaten in
eikenhout boren voordat u de bit moet vervangen. Vervang onderdelen
op basis van uw instellingen en het materiaal waarin u boort. Houd
de boorbit schoon en vrij van pek, hars en lijm. Zo verlengt u de
levensduur van de bit aanzienlijk. Reinig de boorbit periodiek met
een reinigingsmiddel voor snijgereedschap en breng een droog
smeermiddel aan. Zelfs een verontreinigde boorbit kan scherp zijn,
dus wees voorzichtig wanneer u de snijranden aanraakt.
LET OP
Gebruik voor het vervangen van de boorbits alleen
vervangende bits van Kreg.
WAARSCHUWING
repareren. Een beschadigd snoer moet worden vervangen door
een speciaal behandeld snoer dat via de serviceorganisatie van
Kreg verkrijgbaar is.
Probeer een beschadigd netsnoer nooit te
12.
