9.

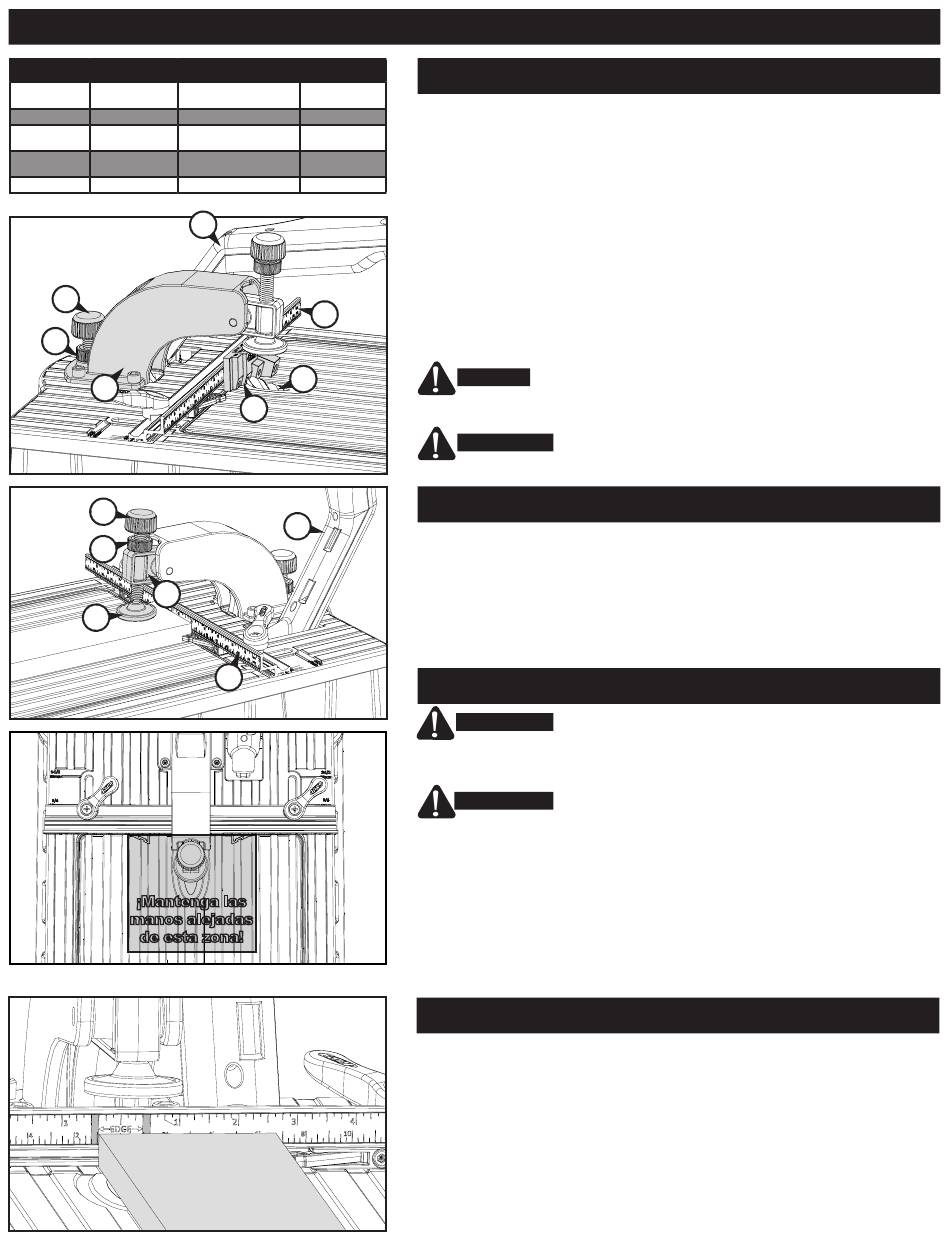

Uso del bloque de ajuste de la profundidad de perforación
Broca y guía de
Grosor de material
perforación
Micro*
13 mm (½")
16 mm - 29 mm
Micro* y Standard
(⅝" – 1⅛")
32 mm - 35 mm
Standard
(1¼" – 1⅜")
Standard y HD*
38 mm (1½")
*accesorios opcionales
23
26
27
29
30
31
28
¡Mantenga las
manos alejadas
de esta zona!
Longitud de tornillo
Muestra del bloque
de ajuste
19 mm (¾")
¾"
25 mm, 32 mm, 38 mm
1" / 1¼" / 1½"
(1", 1¼", 1½")
51 mm (2")
2"
64 mm (2½")
2½"
1
16
22
24
1
16
Funcionamiento
(3) Ajustar la profundidad de perforación
Baje el brazo de control (1) y mueva la broca (22) hacia delante hasta
que la punta toque la regla (16). Si es necesario, gire el mando de tope
de profundidad de perforación (23) hacia la izquierda. Vuelva a colocar
el brazo de control completamente hacia arriba y retire la broca.
Coloque el bloque de ajuste de profundidad de perforación (24) contra la
regla con las marcas de longitud de tornillos hacia arriba. Centre la muestra
del bloque que corresponda a la longitud del tornillo que vaya a utilizar en la
guía de perforación (25). Baje el brazo de control e inserte la punta guía de la
broca en el orificio de la muestra. Con el reborde de la broca contra la muestra
del bloque, gire el mando de tope de profundidad de perforación (23) hacia
la derecha hasta que se pare. Apriete la contratuerca de tope de profundidad
(26) contra la base de la carcasa del brazo de la abrazadera (27). Vuelva a
colocar el brazo de control completamente hacia arriba.
ATENCIÓN
Cuando vuelva a bloquear el brazo de control para el transporte
o el almacenamiento, gire el mando de tope de profundidad hacia la
izquierda para que el brazo vuelva a quedar completamente bajado.
ADVERTENCIA
Mantenga las manos alejadas de la broca giratoria y del
área de la abrazadera de la pieza de trabajo cuando utilice la máquina.
(4) Ajustar la abrazadera de la pieza de trabajo
Suba el brazo de control (1) completamente hacia arriba. Coloque la pieza de
trabajo contra la regla (16) y debajo de la almohadilla de la abrazadera (28).
Gire el mando de ajuste de la abrazadera (29) hacia la derecha hasta que la
almohadilla de la abrazadera entre en contacto con la pieza de trabajo. Después,
gire el mando hacia la izquierda media vuelta. Apriete la contratuerca de la
abrazadera (30) contra el brazo de la abrazadera (31). La abrazadera estará
ahora colocada de tal forma que al bajar el brazo de control se aplique suficiente
presión para asegurar la pieza de trabajo antes de que la broca perfore la madera.
Perforación de agujeros de bolsillo
ADVERTENCIA
Antes de conectar la máquina a la corriente, asegúrese
de que el panel de acceso esté cerrado y bloqueado. Para bloquear el
panel, gire el bloqueo del panel de acceso (32) hacia la derecha con la llave
hexagonal de 3 mm (13).
ADVERTENCIA
Mantenga las manos alejadas de la broca giratoria y del
área de la abrazadera de la pieza de trabajo cuando utilice la máquina.
Cuando utilice el sistema de recogida de astillas, conecte una aspiradora
industrial al puerto de aspiración (5) y enciéndala. Sujete firmemente
la pieza de trabajo contra la regla (16) con la ubicación de los agujeros
de bolsillo centrada en la guía de perforación (25). Presione el botón de
bloqueo del interruptor (33) del brazo de control (1) y tire del interruptor
(34) para encender el motor de perforación. Deje que el motor alcance la
máxima velocidad y baje el brazo de control con suavidad hasta que el
tope de profundidad haga contacto. Vuelva a colocar el brazo de control
completamente hacia arriba y suelte el interruptor.
Ubicación de los agujeros de bolsillo
Además de realizar los ajustes convenientes en la máquina, para conseguir
una unión fuerte, también es importante dejar la separación adecuada entre
los agujeros de bolsillo en la pieza de trabajo. Para piezas estrechas, como
rieles, montantes y marcos, ubique los agujeros de bolsillo a una distancia
de 10 mm a 13 mm de cada borde. Las líneas sombreadas en la cinta métrica
indican estos bordes, lo que elimina la necesidad de marcar las ubicaciones
de los agujeros de bolsillo. Simplemente, alinee el borde de la pieza de
trabajo con la línea sombreada y perfore. Para piezas anchas, como paneles
y tableros de mesas, ubique el primer agujero de bolsillo a 50 mm del borde
y el resto, a intervalos de 150 mm.
