Assemblaggio
4
Inserimento
Rilascio
8
7
9
11
Per ridurre il rischio di lesioni personali gravi,
AVVERTENZA
spegnere e scollegare l'utensile dall'alimentazione
prima di aprire il coperchio di accesso, eseguire eventuali
regolazioni oppure rimuovere o installare gli accessori.

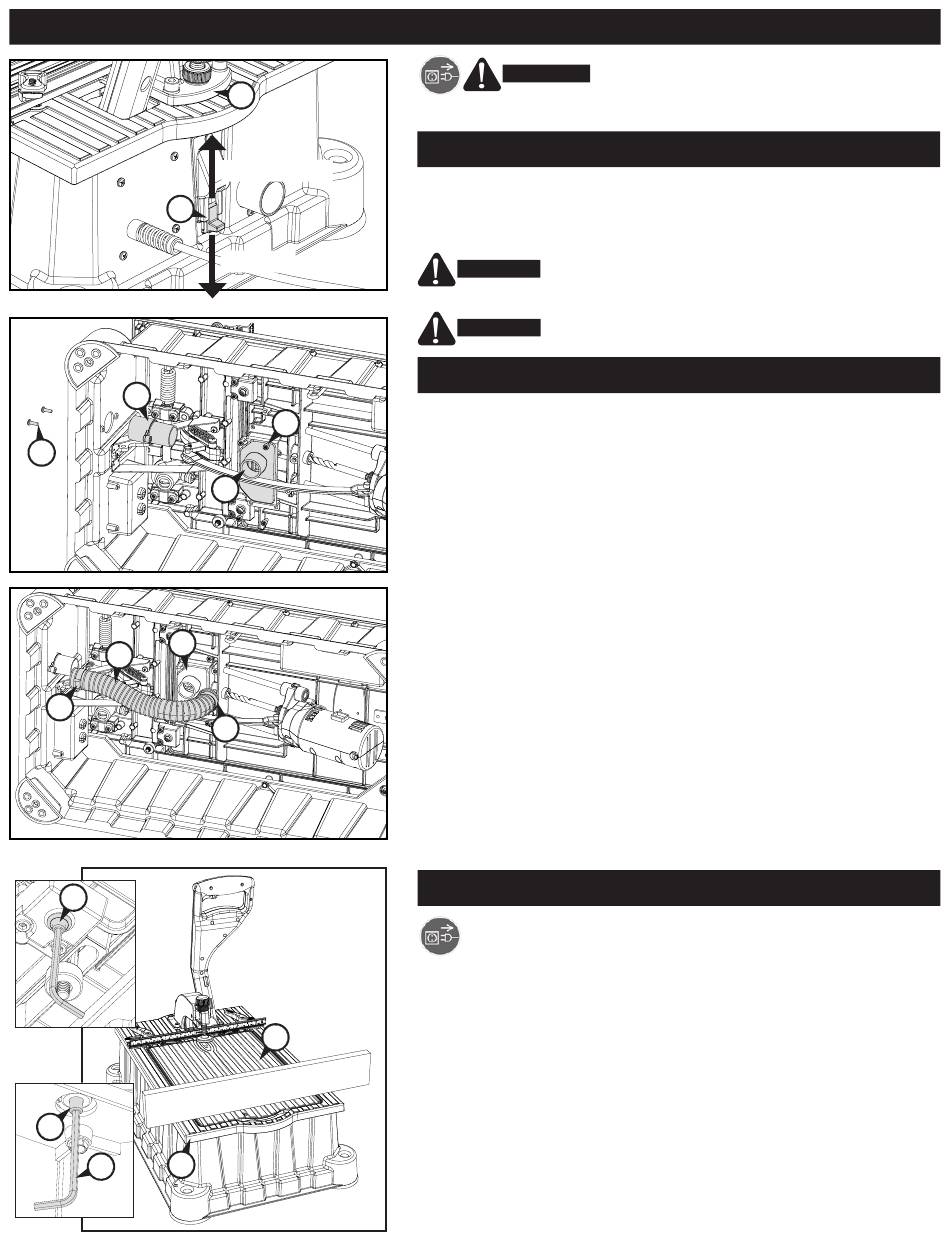

Rilascio del braccio di controllo
Spingere verso il basso il braccio di controllo (1), rilasciare il fermo del
braccio (2) sul retro della base machina (3) e guidare il braccio di controllo
nella posizione completamente sollevata. Non lasciare che il braccio scatti
nella posizione completamente verticale. Per il trasporto e lo stoccaggio,
spingere verso il basso il braccio di controllo e inserire il relativo fermo.
ATTENZIONE
Non sollevare o trasportare la macchina mediante il braccio
di controllo. Utilizzare sempre le maniglie (4) sulla parte anteriore e in
quella posteriore della macchina.
ATTENZIONE
Rimuovere la punta per trapano dalla macchina dopo l'uso
o per l'immagazzinaggio.
Installazione del sistema di asportazione trucioli
L'unità Foreman è fornita con un sistema di asportazione trucioli che include
una porta di aspirazione da 32 mm (5) e viti autofilettanti (6), convogliatore
di aspirazione (7) e viti (8), fascette stringitubo (9) e tubo di aspirazione (10).
Oltre a contribuire a mantenere pulita l'area di lavoro, la rimozione efficace
dei trucioli accelera il tempo di perforazione e riduce l'accumulo di calore,
estendendo la durata della punta per trapano. Un'unità Foreman con sistema
di asportazione trucioli installato deve essere collegata a un aspirapolvere
industriale quando è in uso. Se il sistema di aspirazione trucioli non viene
collegato a un aspirapolvere industriale, i trucioli si accumulano nel tubo e
nel convogliatore di aspirazione fino a ostruire la punta. Il modello Foreman
può essere utilizzato senza il sistema di asportazione trucioli in posizione.
Se si installa il sistema ed è necessario utilizzare l'unità Foreman senza un
aspirapolvere industriale, è sufficiente scollegare il tubo di aspirazione dal
relativo convogliatore.
Per installare il sistema di asportazione trucioli, girare l'unità Foreman
su un lato e dall'interno della base della macchina (3), inserire la porta
di aspirazione (5) nel foro nella parte posteriore della base e fissarla
dall'esterno con due viti autofilettanti (6). Fissare il convogliatore di
aspirazione (7) alla macchina con quattro viti a testa tonda (8).
Far scivolare le fascette stringitubo (9) sulle estremità del tubo di aspirazione
(10) e far scorrere le estremità del tubo di aspirazione nella porta e nel
convogliatore di aspirazione. Per facilitare lo scollegamento del tubo di
aspirazione dal convogliatore di aspirazione quando si lavora attraverso
il pannello di accesso (11), orientare la fascetta anteriore con la testa della
vite rivolta verso la parte anteriore della macchina. Serrare le fascette
e girare l'unità Foreman in posizione verticale.
Posizionamento del pannello di accesso in piano
Il pannello di accesso deve essere allineato a filo con la parte
superiore della macchina in fabbrica. Procedere come segue
se sono necessarie regolazioni:
Posizionare la macchina su dei cavalletti in modo da avere accesso alla parte
inferiore della macchina. Disporre un regolo lungo la parte superiore della
macchina (12) e il pannello di accesso (11). Utilizzare la chiave esagonale da
3 mm (13) in dotazione con la macchina per girare i livellatori del pannello (14).
6.
