Acoplar
Liberar
8
7
9
11

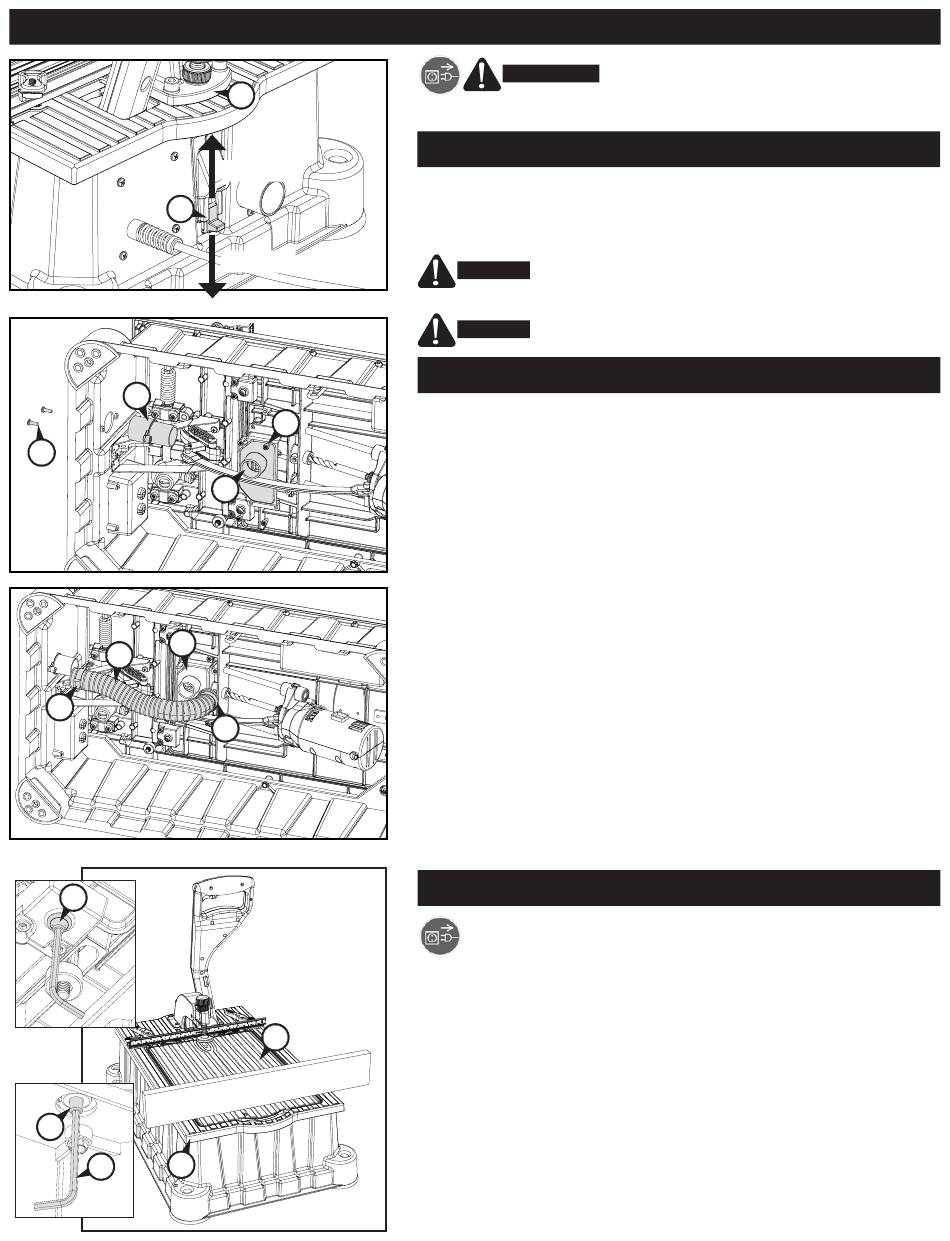

Montaje
Para reducir el riesgo de sufrir graves daños
ADVERTENCIA
corporales, apague la herramienta y desconéctela
de la fuente de alimentación antes de abrir la cubierta de acceso,
realizar ajustes o retirar o instalar piezas o accesorios.
Liberar el brazo de control
Baje el brazo de control (1), libere el bloqueo del brazo (2) situado en la
parte posterior de la base de la máquina (3) y guíe el brazo de control hasta
su posición más elevada. No deje el brazo fijo completamente hacia arriba.
Para el transporte y el almacenamiento, baje el brazo de control y acople el
bloqueo del brazo.
ATENCIÓN
Nunca levante ni transporte la máquina agarrándola por
el brazo de control. Utilice siempre las manijas (4) de la parte frontal
y posterior de la máquina.
ATENCIÓN
Retire la broca de la máquina después de utilizarla o cuando
la vaya a guardar.
Instalar el sistema de eliminación de astillas
La máquina Foreman cuenta con un sistema de eliminación de astillas que
incluye un puerto de aspiración (5) de 32 mm y tornillos autorroscantes (6), una
cubierta de aspiración (7) y tornillos mecánicos (8), abrazaderas de manguera
(9) y una manguera de aspiración (10). Además de ayudarle a mantener limpia
su área de trabajo, una eliminación eficaz de las astillas acelera la perforación
y reduce la generación de calor, ampliando así la vida útil de su broca. Una
máquina Foreman con el sistema de eliminación de astillas instalado deberá
conectarse a una aspiradora industrial cuando se esté utilizando. Si no se
conecta el sistema de recogida de astillas a una aspiradora industrial, las astillas
se acumularían en la manguera y en la cubierta de aspiración, lo que acabaría
obstruyendo la broca. La máquina Foreman puede utilizarse sin el sistema de
recogida de astillas. Si instala el sistema y se da cuenta de que debería utilizar
la máquina Foreman sin una aspiradora industrial, bastará con que desconecte
la manguera de aspiración de la cubierta de aspiración.
Para instalar el sistema de eliminación de astillas, vuelque la máquina Foreman
hacia un lado y desde el interior de la base de la máquina (3), inserte el puerto
de aspiración (5) en el orificio de la parte posterior de la base y fíjelo desde fuera
con dos tornillos autorroscantes (6). Sujete la cubierta de aspiración (7) a la
máquina con cuatro tornillos mecánicos de cabeza segmentada (8).
Deslice las abrazaderas de la manguera (9) sobre los extremos de la
manguera de aspiración (10) y deslice los extremos de la manguera hacia el
puerto de aspiración y la cubierta de aspiración. Para facilitar la desconexión
de la manguera de aspiración de la cubierta cuando se trabaje a través
del panel de acceso (11), oriente la abrazadera frontal de la manguera con
la cabeza del tornillo hacia la parte delantera de la máquina. Apriete las
abrazaderas y vuelva a colocar la máquina Foreman en su posición normal.
Nivelar el panel de acceso
El panel de acceso deberá estar al ras de la cubierta de la máquina.
Si necesita ajustarse, siga este procedimiento:
Coloque la máquina sobre caballetes para que pueda acceder a la parte inferior
de la misma. Coloque una guía recta a lo largo de la cubierta de la máquina (12)
y el panel de acceso (11). Utilice la llave hexagonal de 3 mm (13) que se incluye
con la máquina para girar los niveladores del panel (14).
