Vastzetten
Losmaken
8
7
9
11
Montage
WAARSCHUWING
los van de voedingsbron voordat u de bovenklep opent, aan het gereedschap
gaat sleutelen of hulpstukken en accessoires gaat monteren of losmaken.

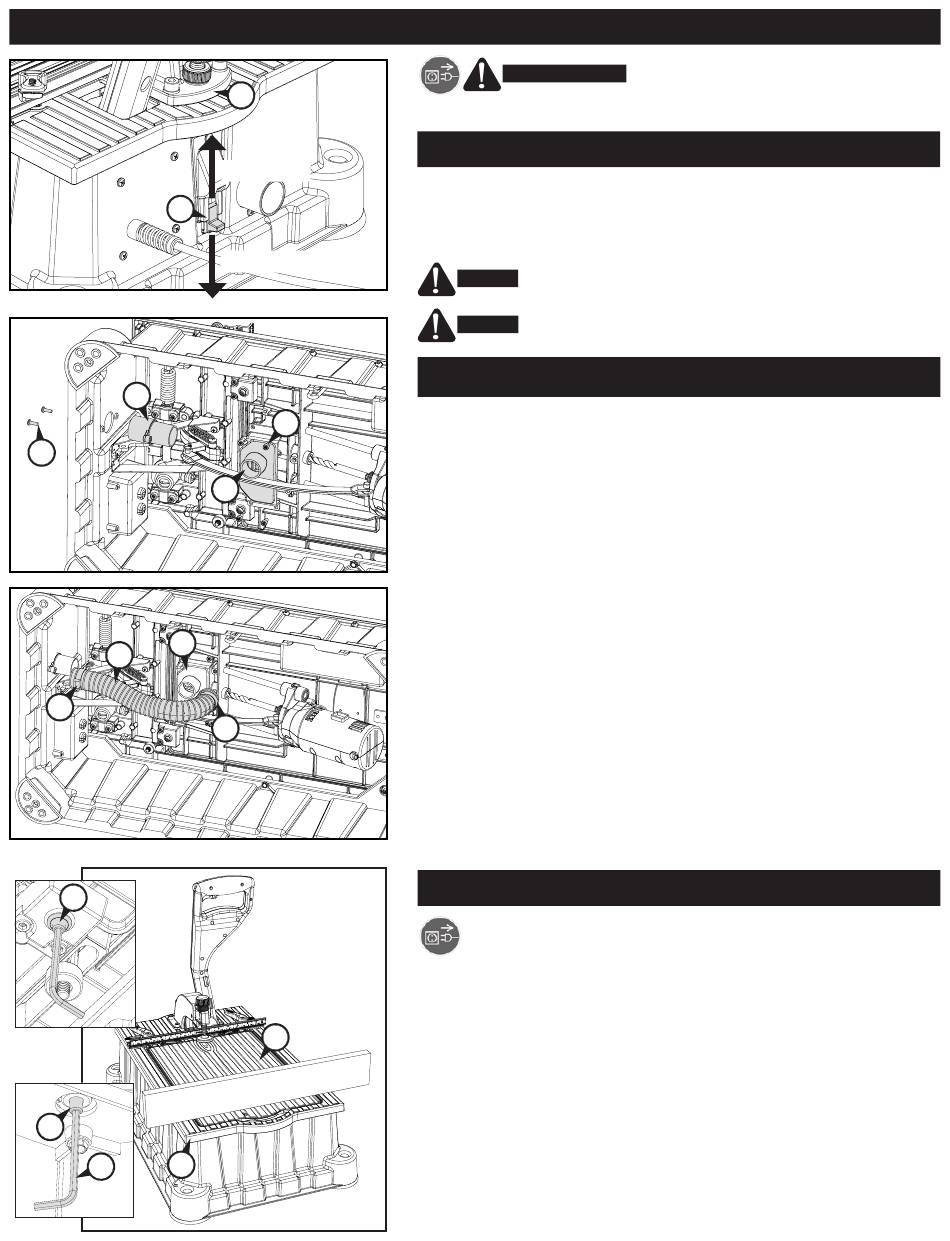

De bedieningsarm losmaken
Duw de bedieningsarm (1) naar beneden, zet de arm los met de
armvergrendeling (2) aan de achterkant van de machinebasis (3) en zet de
bedieningsarm voorzichtig volledig rechtop. Laat de bedieningsarm niet volledig
rechtop schieten. Duw de bedieningsarm naar beneden en zet de arm vast met
de armvergrendeling als u het gereedschap wilt vervoeren of opbergen.
LET OP
De machine nooit bij de bedieningsarm optillen of dragen.
Gebruik altijd de handgrepen (4) aan de voor- en achterkant van de machine.
LET OP
Haal de boorbit uit de machine wanneer u deze opbergt
of niet meer gebruikt.
Het systeem voor de verwijdering van houtsnippers
monteren
De Foreman is voorzien van een systeem voor het verwijderen van
houtsnippers met een stofzuigerpoort (5) van 32 mm en zelftappende
schroeven (6), een stofzuigerkap (7) en machineschroeven (8), slangklemmen
(9) en een stofzuigerslang (10). Dit houdt uw werkplek schoon en zorgt
bovendien dat u sneller kunt werken en oververhitting kunt voorkomen, wat
de levensduur van uw boorbit verlengt. Een Foreman waarop het systeem
voor houtsnipperverwijdering is gemonteerd, moet bij gebruik op een gewone
stofzuiger zijn aangesloten. Als u dit niet doet, stapelen de houtsnippers zich
in de slang en de stofzuigerkap op, waardoor de boorbit uiteindelijk vastloopt.
De Foreman kan zonder het snipperverwijderingssysteem worden gebruikt.
Als u het systeem monteert en merkt dat u de Foreman zonder een stofzuiger
moet gebruiken, hoeft u alleen de stofzuigerslang uit de stofzuigerkap te halen.
Als u het snipperverwijderingssysteem wilt monteren, draait u de Foreman
op zijn kant en plaatst u aan de binnenkant van de machinebasis (3) de
stofzuigerpoort (5) in de opening in de achterkant van de basis en zet u deze
van de buitenkant af vast met twee zelftappende schroeven (6). Bevestig de
stofzuigerkap (7) aan de machine met vier trusskopmachineschroeven (8).
Schuif de slangklemmen (9) over de uiteinden van de stofzuigerslang (10)
en schuif de uiteinden van de stofzuigerslang op de stofzuigerpoort en de
stofzuigerkap. Plaats de voorste slangklem met de schroefkop gericht naar
de voorkant van de machine, zodat u de stofzuigerslang gemakkelijk via de
bovenklep (11) kunt losmaken van de stofzuigerkap. Draai de klemmen aan
en zet de Foreman weer rechtop.
De bovenklep waterpas stellen
De bovenklep is in de fabriek uitgelijnd met de bovenkant van de
machine. Als de klep moet worden bijgesteld, doet u dit als volgt:
Plaats de machine op een zaagbok, zodat u bij de onderkant van de machine
kunt. Leg een meetlat op de bovenkant van de machine (12) en de bovenklep
(11). Gebruik de meegeleverde 3-mm inbussleutel (13) om de bovenklepstellers
(14) bij te stellen.
Om ernstig lichamelijk letsel te voorkomen
schakelt u het gereedschap uit en koppelt u het
