Kreg FOREMAN DB210-EUR Mode D'emploi page 77

45
46
44
49
48
13
50
48
AVVERTENZA
Per ridurre il rischio di lesioni personali gravi,
spegnere e scollegare l'utensile dall'alimentazione prima di
aprire il pannello di accesso, eseguire eventuali regolazioni
oppure rimuovere o installare gli accessori.
1. Mantenere il motore pulito e la base della macchina priva di polvere e
trucioli di legno. Quando viene utilizzata con un aspirapolvere industriale,
rimuovere a intervalli regolari il materiale di scarto all'interno dell'armadio
o montare la macchina su un supporto aperto che previene l'accumulo
di materiale di scarto.
2. Lubrificare periodicamente le aste della guida con un lubrificante
secco, che non raccoglie i trucioli di legno e la polvere ed estende
la durata dei cuscinetti e delle aste della guida. Il terminale e i
collegamenti del motore associati al meccanismo di bloccaggio devono
essere lubrificati periodicamente per assicurare la libertà di movimento.
Manutenzione del motore
Per garantire la sicurezza e l'affidabilità del prodotto, tutte le riparazioni del motore devono essere eseguite da un centro di assistenza
autorizzato Kreg Tool Company. Chiamare l'assistenza clienti Kreg (1.800.447.8638) per l'autorizzazione di resa e le istruzioni di spedizione.
Parti di ricambio
Per visualizzare uno schema e la lista di parti di ricambio e assemblaggi, visitare il sito www.kregtool.com e consultare la versione online del presente manuale.
45
22
11
12
25
45
Utilizzo

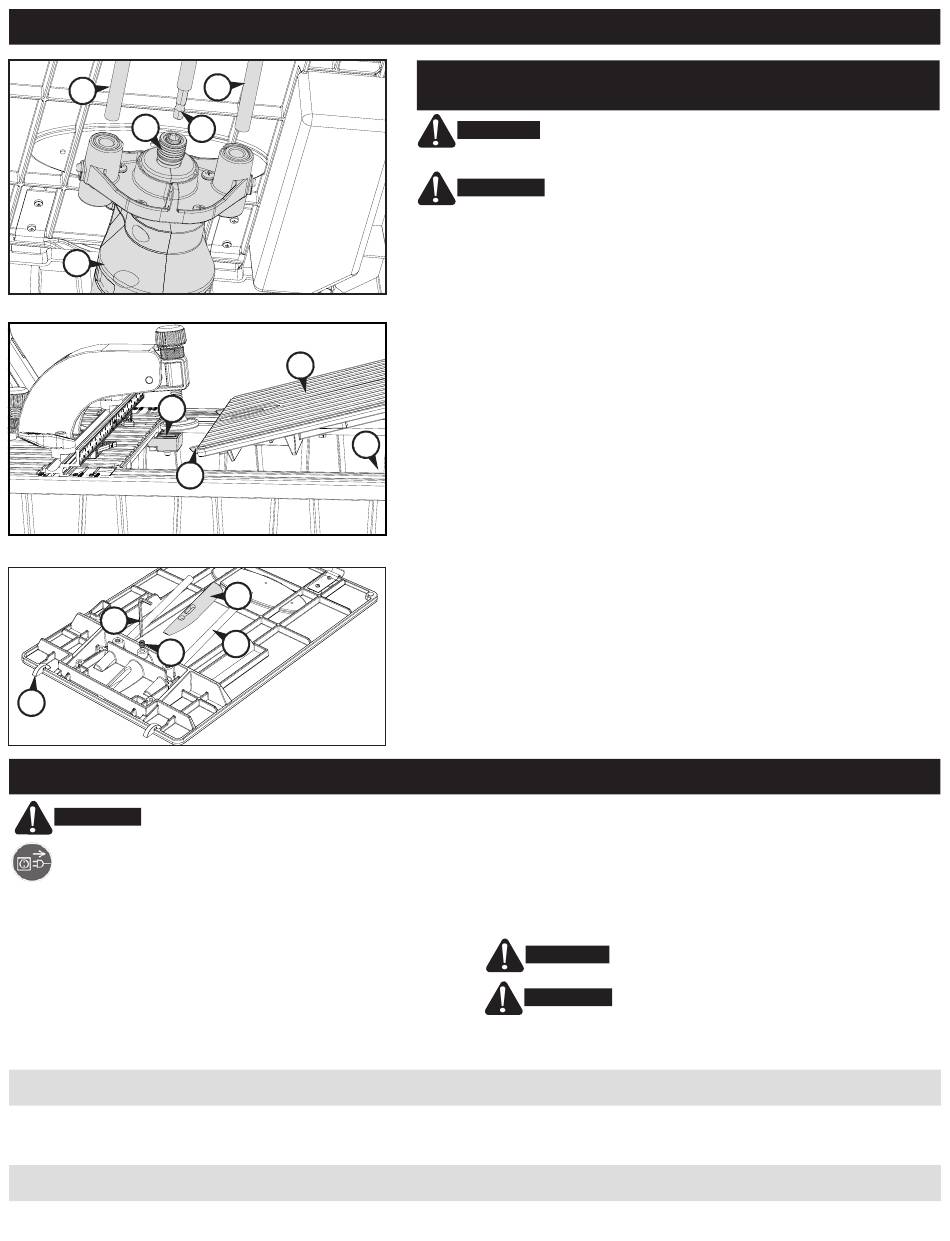

Sostituzione di una punta per trapano o installazione
di un set di punte e guide per trapano
ATTENZIONE
Adottare la procedura appropriata riportata di seguito quando
si sostituisce una punta per trapano o si installano le guide e le punte per
trapano opzionali Micro o HD.
AVVERTENZA
I bordi delle punte sono affilati. Indossare guanti durante la
sostituzione della punta per trapano.
Per proteggere le battute del pezzo (35) quando si apre il pannello di accesso
(11), rilasciare le manopole di bloccaggio guida (15) e spostare la guida (16)
fino in fondo. Ruotare la manopola di regolazione pinza (29) in senso antiorario
per sollevare il tampone di bloccaggio (28). Sbloccare il pannello di accesso
con la chiave esagonale da 3 mm (13), aprire il pannello e inserire l'apposito
supporto (42). Rimuovere il perno di rilascio collegamento (43) e far scorrere il
motore (44) per farlo fuoriuscire delle aste della guida (45).
Per sostituire la punta per trapano (22), tirare in avanti il collare del mandrino
rapido (46) e rimuovere la punta per trapano. Inserire il nuovo attacco
esagonale della punta nel mandrino e rilasciare il collare. Far scorrere il motore
sulle aste della guida, inserendo la punta per trapano nell'apposita guida (25).
Allineare il collegamento del motore (47) con il foro di collegamento sul motore
e inserire il perno di rilascio collegamento. Sbloccare il supporto del pannello di
accesso, quindi chiudere e bloccare il pannello.
Quando si passa al trapano e alla guida opzionali Micro o HD, cambiare la
punta per trapano come indicato precedentemente. Scollegare quindi il tubo
di aspirazione (10) dal relativo convogliatore (7). Sollevare il pannello di
accesso dalla macchina, sganciando i cardini (48) sul pannello di accesso
dalle prese di articolazione (49) sulla parte superiore della macchina (12).
Posizionare il pannello di accesso capovolto su una superficie piana (ad
esempio, un banco per sega circolare). Allentare la vite di fissaggio guida per
trapano (50) con la chiave esagonale da 3 mm (13) e rimuovere la guida per
trapano. Tenendo saldamente il pannello di accesso contro la superficie piatta,
far scorrere la nuova guida per trapano nell'apertura, ruotarla in modo che la
faccia angolata sia contro la superficie piana e serrare la vite di fissaggio.
Installare il pannello di accesso sulla macchina e inserire il supporto del
pannello. Ricollegare il tubo di aspirazione al relativo convogliatore. Far
scorrere il motore sulle aste della guida, inserendo la punta per trapano
nell'apposita guida. Collegare il collegamento del motore (47) al motore
con il perno di rilascio collegamento, quindi chiudere e bloccare il pannello.
Manutenzione
3. Utilizzare una punta affilata. È possibile eseguire tra i 4.000
e i 5.000 fori sul rovere prima di sostituire la punta. Regolare il
programma di sostituzione per le impostazioni scelte e il materiale
che si perfora. Mantenere la punta priva di catrame, resina e colla ne
estende notevolmente la durata. Pulire periodicamente la punta con
un detergente per utensili di taglio e applicare un lubrificante secco.
Anche una punta sporca può essere molto affilata, pertanto prestare
attenzione quando si movimentano i taglienti.
ATTENZIONE
utilizzare esclusivamente punte di ricambio Kreg.
AVVERTENZA
tentare di ripararlo. Un cavo danneggiato deve essere sostituito
con un cavo preparato appositamente disponibile attraverso
l'organizzazione di assistenza Kreg.
Quando si sostituisce la punta per trapano,
Se il cavo di alimentazione è danneggiato, non
12.
