60 mm
36
16
11 mm
34
13

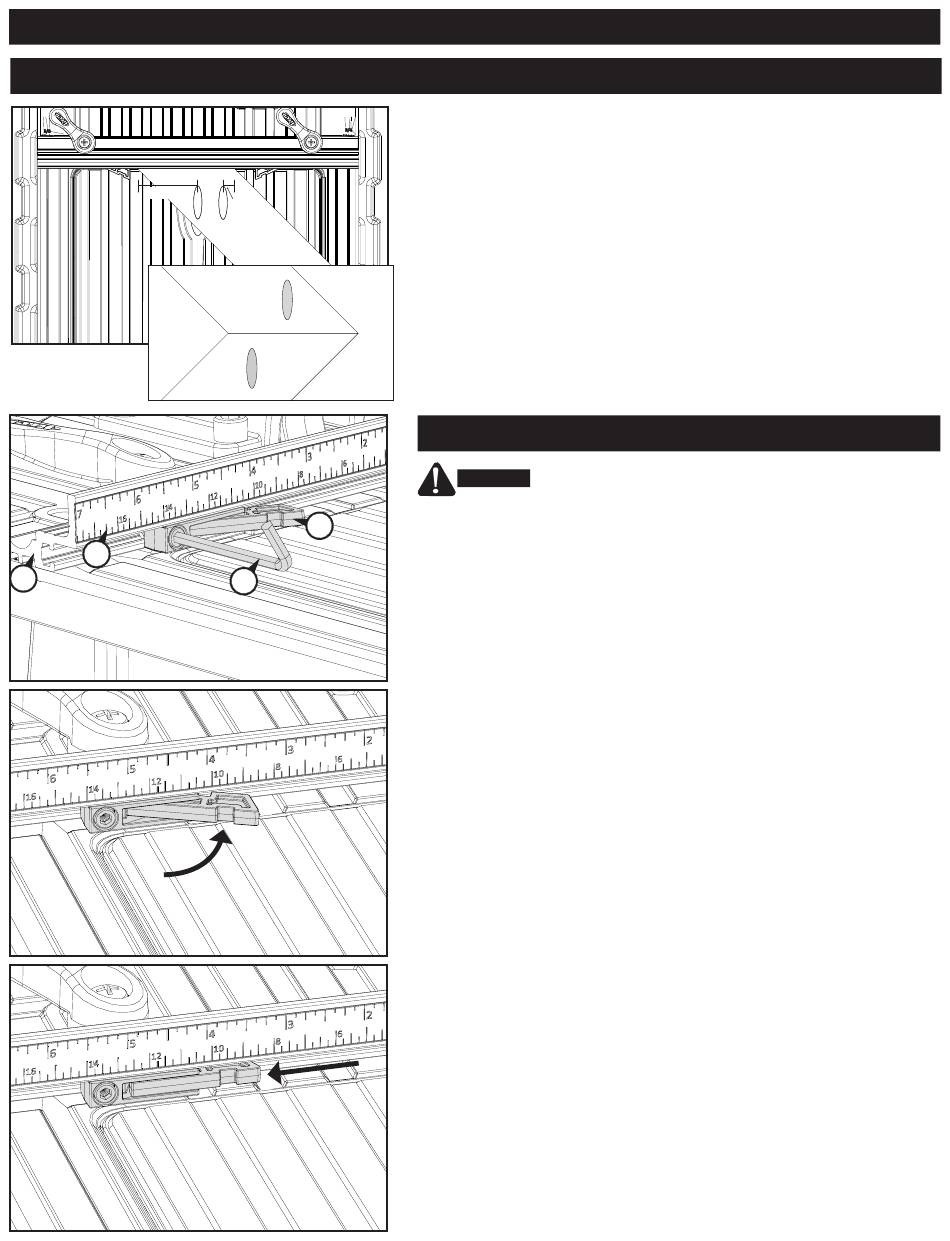

Betrieb
Gehrungsecken
Bei Einhaltung des von uns empfohlenen Mindestabstands von 14 mm
(gemessen von Lochmitte zu Lochmitte) finden zwei Taschenlöcher
Platz auf der Stirnseite eines Brettes von 19 mm Dicke und mindestens
60 mm Breite. Richten Sie die Maschine einfach für 19 mm dickes
Material ein. Legen Sie dann das Ende des Werkstücks mit der
Gehrung am Anschlag an, bohren Sie ein Loch in 11 mm Abstand
von der stumpfen Ecke und anschließend ein zweites Loch in 60 mm
Abstand von der spitzen Ecke.
Sie können bei einer Gehrungsverbindung auch jeweils ein
Taschenloch auf jeder Seite statt beide Löcher auf derselben
Seite zu bohren.
Werkstück-Queranschläge
ACHTUNG
Werkstück-Queranschläge sind auf beiden Seiten
der Bohrführung verwendbar. Wenn Sie einen Queranschlag
seitwärts aus der T-Nut des Anschlags ziehen und so
herumdrehen, dass das offene Ende des Anschlagauslegers
zur Mitte zeigt, können Sie ihn auf der anderen Seite des
Anschlags wieder einsetzen.
Lösen Sie die Schraube an der Basis des Werkstück-Queranschlags
(34) mit dem 3-mm-Inbusschlüssel (13), verschieben Sie den
Queranschlag an die gewünschte Stelle und ziehen Sie die Schraube
wieder fest. Wenn Sie den Anschlag (16) mittig zentriert lassen,
können Sie die Messleiste mit mittiger Nullmarke (36) verwenden,
um die Position der Queranschläge zu bestimmen. Wenn Sie ein
Werkstück einmal nicht am Queranschlag anlegen möchten, können
Sie es einfach vor den Queranschlag legen und dessen gefederten
Ausleger mit dem Werkstück in das Queranschlag-Gehäuse
hineindrücken.
Um den Queranschlag-Ausleger in dieser versenkten Position
festzustellen, drücken Sie den Ausleger zunächst in das Queranschlag-
Gehäuse und schieben ihn dann in Richtung der Schraube an der
Basis des Queranschlags, die den Queranschlag im Anschlag fixiert.
Die Vertiefung im Ausleger bietet eine praktische Griffmöglichkeit. Um
den Queranschlag-Ausleger wieder zur Verwendung auszuklappen,
schieben Sie ihn zur Seite von der Schraube weg.
10.
