Nota: Nei modelli V120-2, V150-2, V151, V180, V200 si fissa solo la ghiera interna e si prosegue con queste due operazioni:
Nota: Nei modelli V25-2 e V30-2 i grani di sicurezza non sono presenti.
❑ Allentare la ghiera esterna di 1/8.
❑ Fissare il grano di sicurezza.
10.5 Regolazione della valvola di sicurezza (by-pass) (fig.11).
Esempio di taratura del by-pass a 8 bar
❑ La taratura deve essere fatta con l'impianto in funzione.
❑ Svitare il cappellotto (26).
❑ Allentare l'eventuale controdado (25).
❑ Chiudere quasi completamente agendo sulla vite di regolazione (24) (girare in senso orario per caricare la molla).
❑ Agire sulla valvola o saracinesca in mandata, ovunque essa sia, fino ad avere sul manometro di mandata la pressione di taratura richiesta
(nel ns. caso 8 bar):
❑ Agire sul by-pass a mezzo della vite di regolazione in senso antiorario (scaricare la molla) fino a quando il manometro di mandata tende
a diminuire la pressione prestabilita (8 bar).
❑ A questo punto il by-pass è tarato alla pressione richiesta e si può ripristinare il normale funzionamento dell'impianto aprendo la valvola
o saracinesca di mandata.
❑ L'operazione è la stessa sia che il by-pass debba essere tarato a una pressione superiore o inferiore a quella precedente di taratura.
Attenzione: non svitare troppo la vite. Quando la molla non è più compressa, la vite di regolazione si svita liberamente. Non è consigliabile
svitare ulteriormente.
Attenzione: In presenza di liquidi infiammabili o corrosivi è indispensabile operare con cautela.
11

SMONTAGGIO

Se la pompa è in garanzia, non procedere allo smontaggio prima di aver consultato la Varisco. In caso contrario la garanzia decade.
Prima di aprire la pompa, assicurarsi che:
❑ sia priva di pressione interna.
❑ sia completamente ventilata nel caso di pompaggio di gas liquidi.
❑ sia raffreddata in caso di prodotti caldi.
Per le pompe di dimensioni e pesi considerevoli Es: V100-2, V120-2, V150-2, V151, V180 e V200, è necessario disporre di opportuni mezzi
di sollevamento e movimentazione dei componenti.
Assicurarsi che le superfici lavorate vengano protette prima di sollevarle o movimentarle con funi od altro.
Per la pulizia della pompa e delle sue componenti evitare l'uso di acqua. Qualora ciò fosse inevitabile, asciugare accuratamente e
lubrificarle con olio.

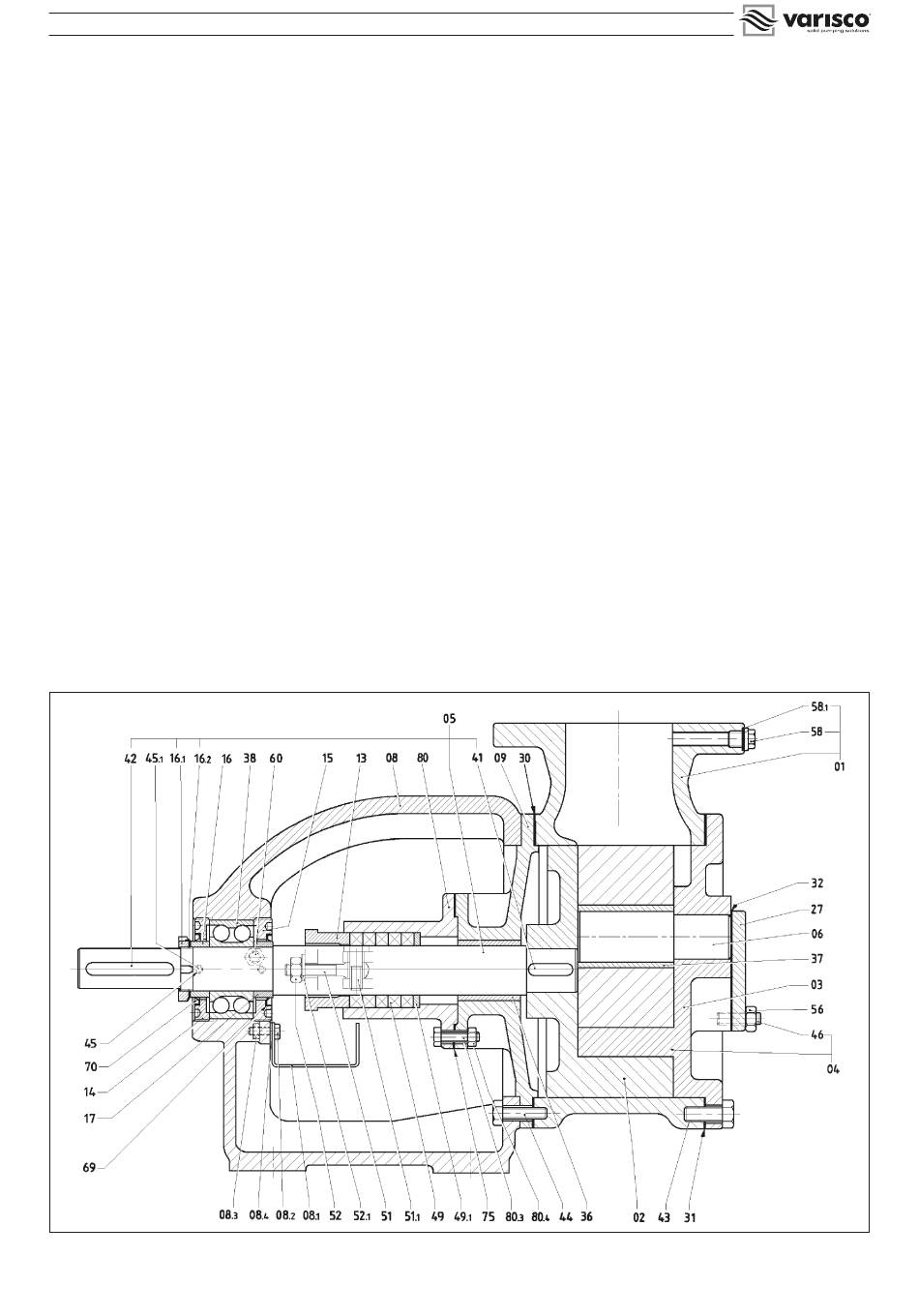

11.1 Rimozione del coperchio (04) (fig. 10)
❑ Svitare i bulloni (43). Agire sui due fori filettati ove esistono per facilitare l'estrazione del coperchio.
❑ Nel rimuovere il coperchio evitare, di danneggiare la guarnizione (31). Qualora ciò accaddesse, sostituirla. Non utilizzare guarnizioni
danneggiate o di spessore diverso dall'originale.
❑ Disimpegnare con cautela il gruppo coperchio-ruota oziosa (04-03) dal corpo della pompa (01).
