MONTAGGIO

In generale si procede in senso inverso di quanto scritto sopra.
12.1 Montaggio cuscinetto a sfere (38) (fig. 10)
Pulire accuratamente la sede nel supporto (08). Montare il cuscinetto usando una
pressa da banco. Avvitare le ghiere copricuscinetto (14,15). La loro registrazione
va fatta con pompa completamente montata.
12.2 Montaggio bronzina supporto (36) (fig. 10)
Pulire accuratamente la sede nella flangia supporto (09). La bronzina del supporto
deve essere montata con l'ausilio di una pressa. È perfettamente simmetrica e
quindi può essere montata indifferentemente in entrambi le direzioni.
Nel montare la bronzina nella sua sede, agire con azione continuativa.
Nei modelli V180 e V200, preriscaldare fino a 80° C la flangia-supporto prima
di introdurre la bronzina. Attendere il completo raffreddamento e lavorare alla
macchina utensile il foro fino a portarlo in tolleranza secondo le indicazioni della
Varisco (solo versione con bronzina in grafite).
12.3 Montaggio albero e rotore (02) (fig. 10)
❑ Montare la chiavetta (41) in sede e forzare con la pressa l'albero nel rotore. Non
montare la chiavetta (42).
❑ Assemblare l'albero (05) con la flangia-supporto (09), il portabaderna o il porta
tenuta (80) e il supporto. Tale operazione riesce più agevole se si posiziona la
pompa verticalmente con il rotore appoggiato.

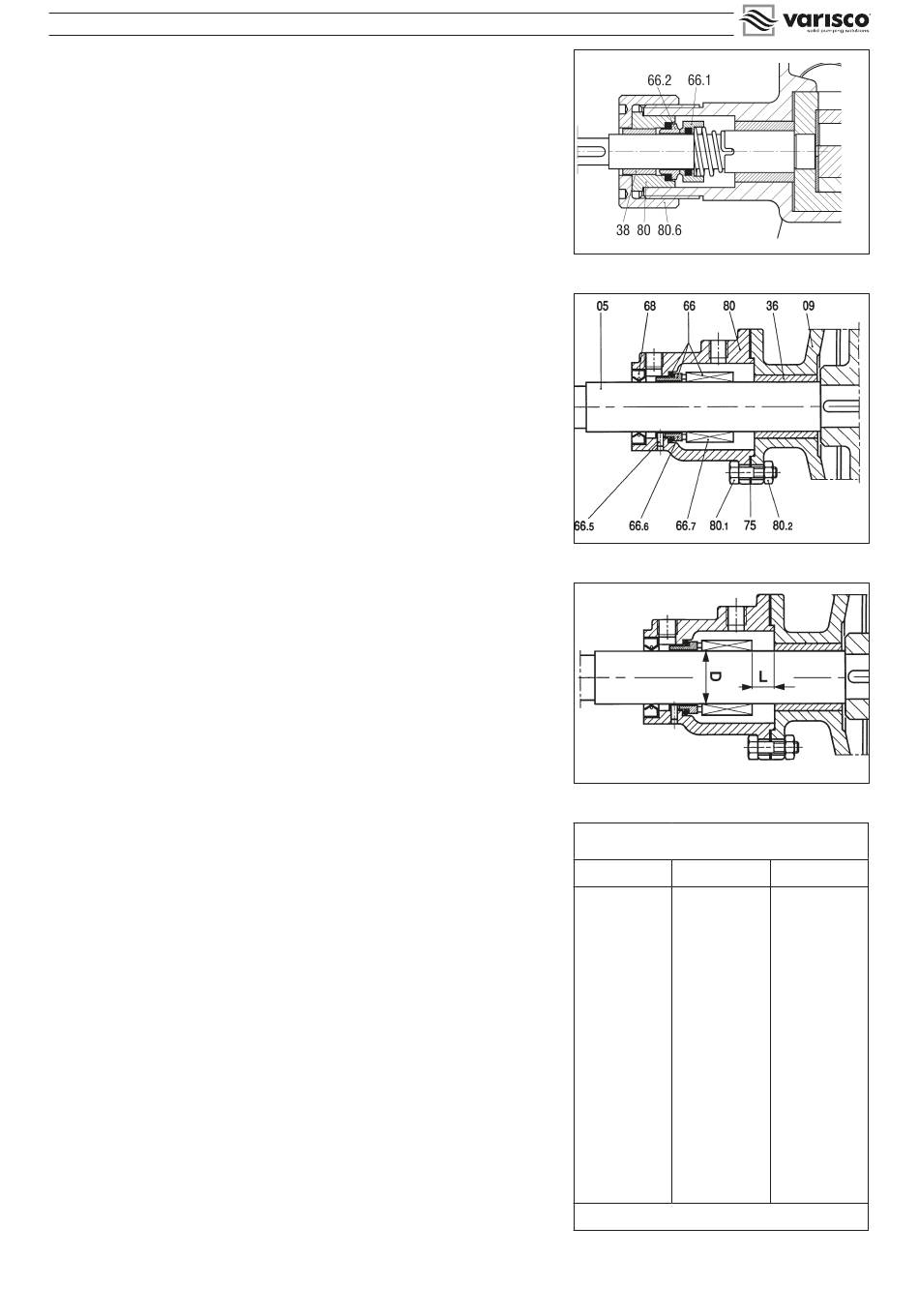

12.4 Montaggio tenuta meccanica ST5, ST6 pompe in ghisa da V6 a V25 (fig.20)
❑ Porre l'albero in posizione verticale con il rotore appoggiato sul banco.
❑ Pulire accuratamente l'albero.
❑ Infilare la parte rotante (66.1) della tenuta meccanica con la faccia di tenuta
opposta al rotore. In questa fase, fare molta attenzione a non danneggiare la
guarnizione interna.
❑ Assicurarsi che la molla si blocchi nell'apposita sede
❑ Infilare il portatenuta (80) con la parte stazionaria (66.2) montata
❑ Avvitare il coperchio (80.6) serrandolo.
12.5 Montaggio tenuta meccanica semplice ST4, ST5, ST6 (fig.21)
❑ Porre l'albero in posizione verticale con il rotore appoggiato sul banco.
❑ Infilare la flangia-supporto (09).
❑ Pulire accuratamente l'albero.
❑ Infilare la parte rotante (66.7) della tenuta meccanica con la faccia di tenuta
opposta al rotore.
In questa fase, fare molta attenzione a non danneggiare la guarnizione interna.
❑ Bloccare i grani della parte rotante dopo averla posizionata secondo la misura
indicata nella tabella.
N.B. La tabella indica il diametro D dell'albero e la distanza L tra la tenuta
(66) e la flangia-supporto (09) non bloccata ma appoggiata al retro del rotore
(fig. 22)
❑ Montare con cura la parte fissa (66.6) nel portatenuta (80)
❑ Montare il labbro di tenuta (68) nel portatenuta (80).
❑ Montare il portatenuta nell'albero senza bloccarlo facendo attenzione che non si
rovini il labbro di tenuta.
❑ Infilare nell'albero la ghiera interna di regolazione (15) e il distanziere (17) (fig. 10).
❑ Montare il supporto e bloccare provvisoriamente la flangia-supporto con il
supporto. Avvitare la ghiera di bloccaggio albero (16.1) con la rosetta di fissaggio
(16.2) (fig.10).
❑ Montare la ghiera esterna di regolazione (14) (fig. 10) e bloccare il portatenuta.
❑ Montare il corpo e il coperchio e procedere alla regolazione del rotore come
indicato al punto 10.4
Attenzione: (fig. 10) Il coperchio (04) deve essere montato correttamente: il perno
(06) deve assumere una posizione simmetrica tra le due bocche.
Bloccare i grani di sicurezza (45) delle ghiere (14, 15).
Nei modelli V25-2 e V30-2 i grani di sicurezza non sono presenti.
ISTRUZIONI PER L'USO E MANUTENZIONE - V
V6>V25G
Quota L per tenute standard ISO 3069 DIN 24960 per
pompe serie K
Pompa tipo D (mm)
V6, V12 * 14
V20, V25 * 18
V25-2, V30-2 22
V50-3 30
V60-2 35
V60-2 (+R) 35
V70-2 40
V70-2 (+R) 40
V80-2 40
V80-2 (+R) 40
V85-2 40
V90-2 55
V90-2 (+R) 55
V100-2 55
V100-2 (+R) 55
V120-2 70
V150-2 70
V151 70
V180 80
V200 90
* NO standard
fig.20
fig.21
fig.22
L (mm)
-
-
9
14
18
17
25,5
35,5
25,5
35,5
25,5
22,5
34
22,5
34
9,5
9,5
9,5
40,5
35,5
13
