12.7 Montage de la double garniture mécanique ST8 (fig. 25)
❑ Mettre l'arbre à la verticale avec le rotor posé sur le banc de travail.
❑ Enfiler la bride/ support (09).
❑ Nettoyer soigneusement l'arbre.
❑ Monter le porte-garniture (77) après avoir inséré la partie fixe de la garniture
(66.1).
❑ Bloquer les boulons sans tête de la partie tournante après l'avoir placée selon la
mesure indiquée sur le tableau.
N.B. Le tableau indique le diamètre D de l'arbre et la distance L2 entre la
garniture (66.1) et le porte-garniture (77) avec la bride/ support (09) qui n'est
pas bloquée mais posée contre le rotor (fig. 26).
Pour les pompes V25-2 et V30-2, il n'est pas nécessaire de fixer au préalable
les boulons sans tête de blocage car la garniture est à double effet mais avec
une seule partie tournante. Il suffit donc de terminer le montage de la garniture,
de faire correspondre les boulons sans tête de blocage avec un des deux trous
d'arrosage du porte-garniture arrière et de les fixer après avoir monté les porte-
garnitures.
❑ Monter la partie tournante de la garniture (66.2) avec la face étanche tournée vers
le haut et fixer les boulons sans tête de blocage.
❑ Monter le porte-garniture (81) avec la partie fixe de la garniture (66.2) montée
précédemment.
❑ Fixer le tout avec les vis (80.1) et les écrous (80.2).
❑ Monter le support et bloquer provisoirement la bride/ support et le support.
Visser la frette de blocage de l'arbre avec la rondelle de fixation (fig. 10).
❑ Monter la frette externe de réglage (14) et bloquer le porte-garniture.
❑ Monter le corps ainsi que le couvercle et régler le rotor comme indiqué au point
10.4.
Attention: Le couvercle (04) doit être monté correctement: le pivot (06) doit assu-
mer une position symétrique entre les deux orifices.
❑ Bloquer les boulons sans tête de sécurité (45) des frettes (14, 15).
Les boulons sans tête de sécurité ne sont pas prévus dans les modèles V25-2 et
V30-2.
12.8 Montage du coussinet en bronze de la roue dentée (37 fig.10)
❑ Nettoyer soigneusement le logement dans la roue dentée. Le coussinet en
bronze de la roue dentée doit être monté à l'aide d'une presse. Il est parfaitement
symétrique et peut donc être monté indifféremment dans les deux sens. Agir de
façon continue en montant le coussinet dans son logement. Pour les modèles
V180 et V200, chauffer au préalable la roue dentée à 80°C avant d'introduire les
coussinets. Attendre le refroidissement complet et utiliser un tour pour donner la
tolérance voulue au trou, comme d'après les indications de Varisco (seulement
version avec coussinets en graphite).
13 STOCKAGE
Vider et nettoyer la pompe si elle doit être emmagasinée pendant un certain
temps. Éviter d'utiliser de l'eau. Verser un peu d'huile, de gasoil ou un produit
antirouille à l'intérieur de la pompe, graisser le roulement et faire faire quelques
tours à la pompe. Boucher les orifices et couvrir la pompe avec une bâche
imperméable, en laissant des trous d'aération pour éviter la formation de
condensation, si la pompe doit rester en plein air.
14 PIÈCES DÉTACHÉES
Pour commander les pièces détachées, indiquer:
- le type de pompe
- le numéro de série de la pompe
- le numéro de référence et de dessin de la pièce, comme indiqué dans les
formulaires de commande des pièces détachées.
15 DÉMOLITION
- Ne pas jeter la pompe, ou ses parties, n'importe où.
- Les parties métalliques peuvent être fondues pour en faire de la matière
première.
- La graisse et l'huile doivent être recueillies, stockées et recyclées
conformément aux lois en vigueur.
- Les joints en élastomère doivent être enlevés et jetés dans une déchetterie
autorisée.
42
INSTRUCTIONS POUR L'UTILISATION ET L'ENTRETIEN - V
Cote L1 pour garnitures ISO 3069 DIN 24960
pour pompes série K
Type de
D (mm) L1 (mm)
pompe
V25-2 22
V30-2 22
V50-3 30
V60-2 35
V70-2 40 15,5
V80-2 40 15,5
V85-2 40 15,5
V90-2 55
V100-2 55
V120-2 70
V150-2 70
V151 70
V180 80 24
V200 90 19
Cote L2 pour garnitures ISO 3069 DIN 24960
pour pompes série K
Type de pompe D (mm)
V25-2 22
V30-2 22
V50-3 30
V60-2 35
V70-2 40
V80-2 40
V85-2 40
V90-2 55
V100-2 55
V120-2 70
V150-2 70
V151 70
V180 80
V200 90

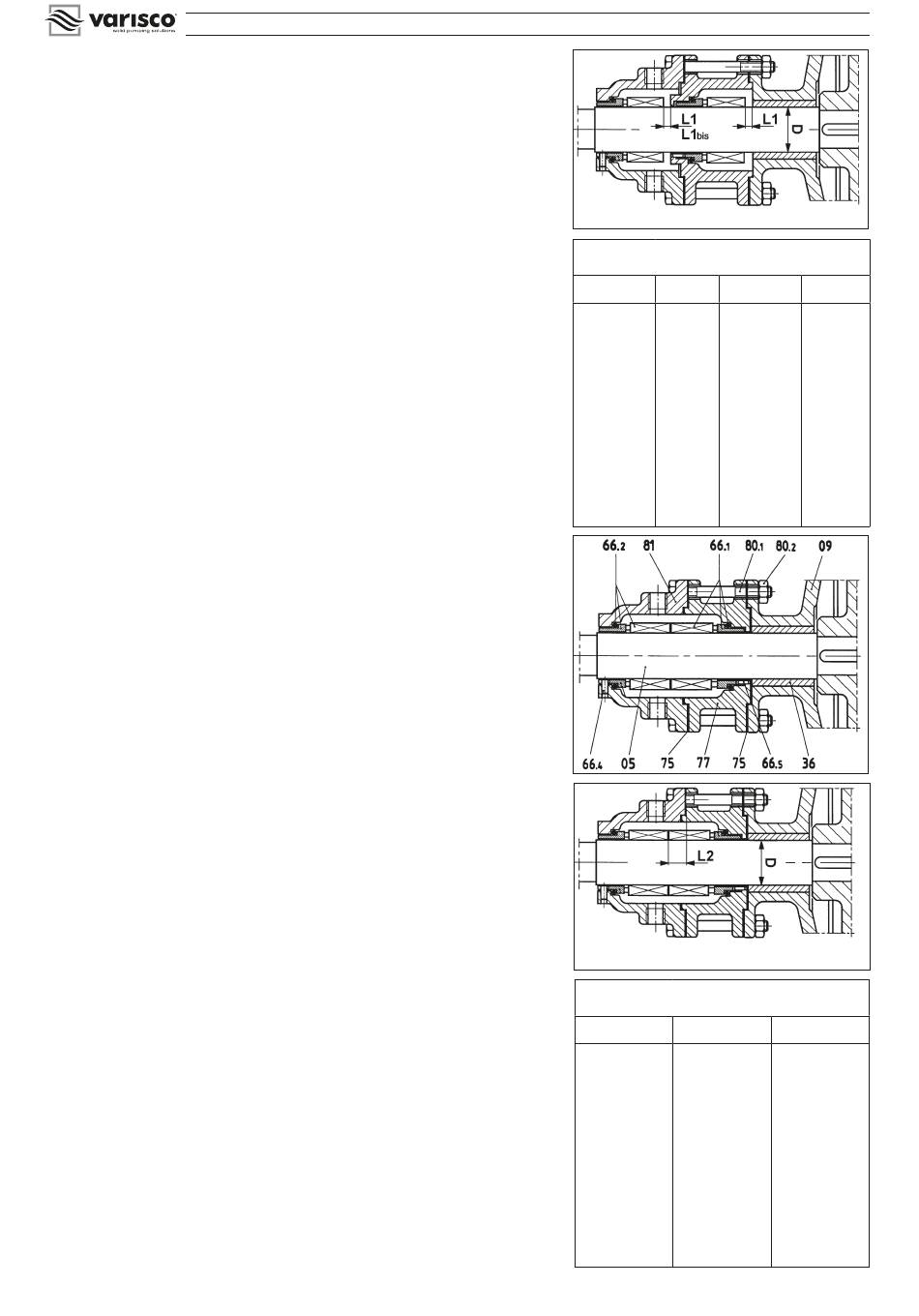

fig.24
L1
bis (mm)
- -
- -
6 -
4,5 -
-
-
-
8 -
8 -
9,5 -
9,5 -
9,5 -
-
25
fig.25
fig.26
L2 (mm)
-
-
16,5
15
22,5
22,5
22,5
27,5
27,5
14,5
14,5
14,5
45,5
40,5
