N.b.: In de modellen V120-2, V150-2, V151, V180, V200 wordt alleen de interne ringmoer vastgezet en gaat men vervolgens verder met
de volgende twee handelingen:
N.b.: In de modellen V25-2 en V30-2 zijn de veiligheidspennen niet aanwezig.
❑ Draai de externe ringmoer 1/8 slag los.
❑ Zet de veiligheidspen vast.
10.5 Instelling van de veiligheidsklep (by-pass) (afb. 11).
Voorbeeld van ijking van de by-pass op 8 bar
❑ De ijking moet uitgevoerd worden terwijl de installatie in werking is.
❑ Schroef het kapje (26) los.
❑ Draai de eventuele contramoer (25) los.
❑ Sluit nu bijna geheel af met stelschroef (24) (draai met de wijzers van de klok mee om de veer te beladen).
❑ Gebruik de klep of schuifklep in de perszijde, waar deze zich ook bevindt, tot de manometer van de perszijde de vereiste ijkdruk toont (8
bar in ons geval):
❑ Grijp in op de by-pass, door de stelschroef tegen de wijzers van de klok in te draaien (veer ontlasten), tot de manometer van de perszijde
de neiging vertoont de van tevoren vastgestelde druk te verlagen (8 bar).
❑ Op dit punt is de by-pass op de vereiste druk geijkt en kan de gewone werking van de installatie hervat worden door de klep of de
schuifklep van de perszijde weer te openen.
❑ De handeling is identiek, of de by-pass nu op een druk geijkt moet worden die hoger of lager is dan de druk vóór de ijking.
Let op: draai de schroef niet te ver los. Als de veer niet meer samengedrukt is, draait de stelschroef zich moeiteloos los. Het is niet
raadzaam hem nog verder los te schroeven.
Let op: Bij de aanwezigheid van ontvlambare of corrosieve vloeistoffen, is het absoluut van belang voorzichtig te handelen.
11

DEMONTAGE

Als de pomp in garantie is, demonteer hem dan niet alvorens Varisco geraadpleegd te hebben. Anders vervalt de garantie.
Controleer, alvorens de pomp te openen, of:
❑ de pomp geen interne druk bevat.
❑ de pomp volledig geventileerd wordt als vloeibare gassen gepompt worden.
❑ de pomp gekoeld is als warme producten gepompt worden.
Voor de pompen van aanzienlijke afmetingen en gewichten, zoals bijvoorbeeld: V100-2, V120-2, V150-2, V151, V180 en V200, is het
noodzakelijk om voor de geschikte werktuigen voor het optillen en het verplaatsen van de componenten te zorgen.
Controleer of de bewerkte oppervlakken beschermd worden, alvorens ze met koorden of andere elementen op te tillen of te verplaatsen.
Voor de reiniging van de pomp en de componenten daarvan moet het gebruik van water worden vermeden. Is het toch onvermijdelijk
water te gebruiken, droog de componenten daarna dan zorgvuldig en smeer ze met olie.

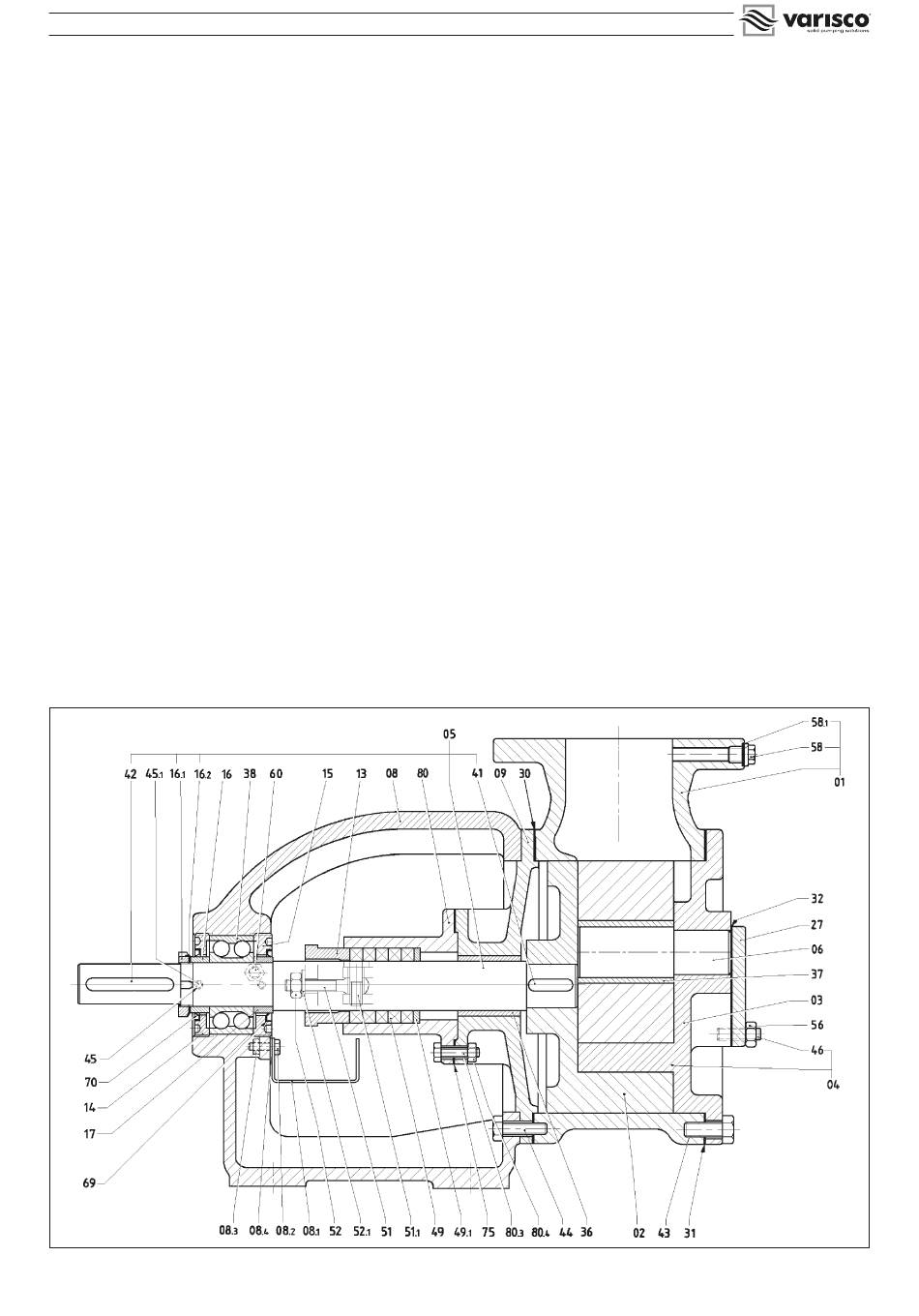

11.1 Verwijdering van het deksel (04) (afb. 10)
❑ Schroef de bouten (43) los. Maak gebruik van de twee schroefdraadgaten om de extractie van het deksel te vergemakkelijken.
❑ Vermijd het, bij het verwijderen van het deksel, om de pakking (31) te beschadigen. Gebeurt dat toch, vervang de pakking dan. Gebruik
geen beschadigde pakkingen of met een andere dan de originele dikte.
❑ Bevrijd voorzichtig de groep deksel-onbelast wiel (04-03) uit het pomphuis (01).
GEBRUIKSAANWIJZING EN ONDERHOUD - V
fig. 10
