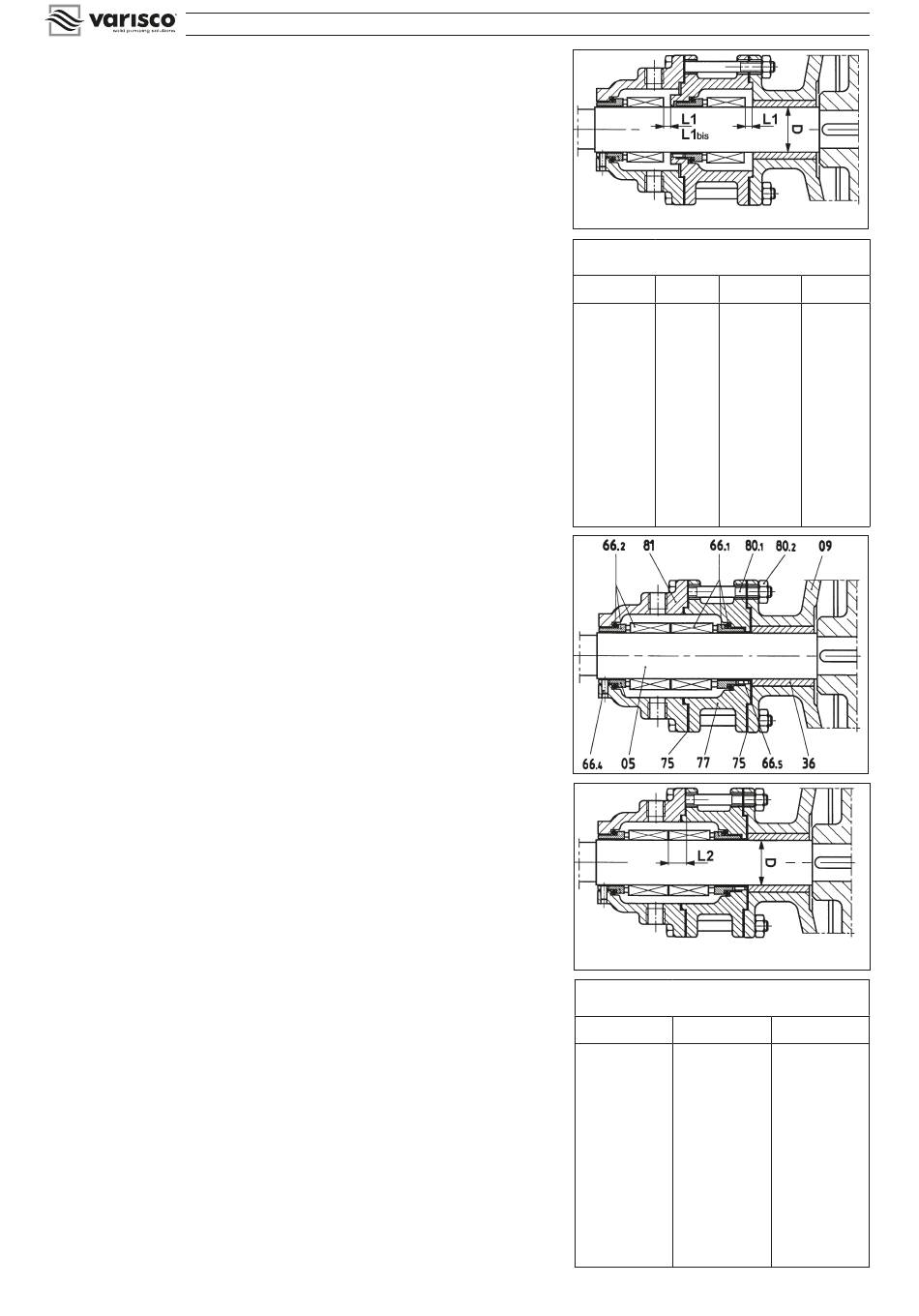

12.7 Montaje de la junta estanca mecánica doble ST8 (fig. 25)
❑ Poner el eje en posición vertical con el rotor apoyado sobre el banco.
❑ Introducir la brida-soporte (09).
❑ Limpiar bien el eje.
❑ Montar el porta-junta estanca (77) con la parte fija de la junta estanca introducida
(66.1).
❑ Bloquear los tornillos sin cabeza de la parte rotatoria después de haberla
colocada según la medida indicada en la tabla que sigue.
Nota: La tabla indica el diámetro D del eje y la distancia L2 entre la junta
estanca (66.1) y el porta-junta estanca (77), con la brida-soporte (09) no
bloqueada sino apoyada al reverso del rotor (fig. 26).
Para las bombas V25-2 y V30-2 no es necesario fijar en precedencia los tornillos
sin cabeza de bloqueo ya que la junta estanca es de doble efecto, pero con la
parte rotatoria simple. Como consecuencia de esto, será suficiente terminar
el montaje de la junta estanca y cuando se termine de montar el porta-junta
estanca, hacer corresponder los tornillos sin cabeza de bloqueo y uno de los dos
agujeros de fluxado del porta-junta estanca posterior y fijarlos.
❑ Montar la parte rotatoria de la junta estanca (66.2) con la parte de retén hacia
arriba y fijar los tornillos sin cabeza de bloqueo.
❑ Montar el porta-junta estanca (81) con la parte fija de la junta estanca (66.2)
montada precedentemente.
❑ Fijarlo todo con tornillos (80.1) y tuercas (80.2).
❑ Montar el soporte y bloquear provisionalmente la brida-soporte con el soporte.
Apretar la abrazadera de bloqueo del árbol con la arandela de fijación.
❑ Montar la abrazadera externa de regulación
estanca.
❑ Montar el cuerpo y la tapadera y regular el rotor como se indica en el punto 11.4.
Atención: La tapadera (04) se debe montar correctamente: el perno (06) debe
tener una posición simétrica entre las dos bocas.
❑ Bloquear los tornillos sin cabeza de seguridad (45) de las abrazaderas (14, 15).
En los modelos V25-2 y V30-2 los tornillos sin cabeza de seguridad no existen.
12.8 Montaje del buje de la rueda del eje (37) (Fig.10).
❑ Limpiar bien el alojamiento de la rueda de eje.
El buje de la rueda de eje libre se debe montar con ayuda de una prensa. Es
perfectamente simétrica y por tanto, se puede montar indiferentemente en
ambas direcciones. Monte el buje en su alojamiento con acción continua. En
los modelos V180 y V200, precalentar hasta 80° C la rueda de eje libre antes
de introducir los bujes. Esperar el enfriamiento completo y maquinar el agujero
hasta ponerlos en tolerancia según las indicaciones de Varisco (Sólo para las
versiones con buje de grafito)..
13 ALMACENAJE
Si se debe almacenar la bomba por un cierto tiempo es necesario vaciarla y
limpiarla. Evitar el uso del agua. Añadir un poco de aceite en el interior o un
producto antioxidante, engrasar el cojinete y hacer girar un poco la bomba.
Si se debe dejar la bomba a la intemperie, cerrar las bocas y cubrirla con una
tela impermeable, dejando los agujeros de aireación para evitar la formación de
condensación.
14

PIEZAS DE REPUESTO

Para ordenar las piezas de repuesto se debe indicar:
- tipo de bomba.
- número de matrícula de la bomba.
- el número de referencia y de designación de la pieza, como se indica en las
tablas de las piezas de repuesto.
15 DESGUACE
- No abandonar la bomba, o partes de la misma, en el ambiente.
- Las partes metálicas se pueden convertir en materia prima.
- Las grasas y aceites se deben recoger y almacenar según la ley para ser
eliminados a normas de ley por los entes encargados.
- Las guarniciones de elastómero se deben separar y llevar a un vertedero
autorizado.
70
INSTRUCCIONES PARA EL USO Y MANTENIMIENTO - V
(14) y bloquear el porta-junta
Cota L1 para juntas estancas ISO 3069 DIN 24960 para
bombas serie K
Tipo de
D (mm) L1 (mm)
bomba
V25-2 22
V30-2 22
V50-3 30
V60-2 35
V70-2 40 15,5
V80-2 40 15,5
V85-2 40 15,5
V90-2 55
V100-2 55
V120-2 70
V150-2 70
V151 70
V180 80 24
V200 90 19
Cota L2 para juntas estancas ISO 3069 DIN 24960 para
bombas serie K
Tipo de bomba D (mm)
V25-2 22
V30-2 22
V50-3 30
V60-2 35
V70-2 40
V80-2 40
V85-2 40
V90-2 55
V100-2 55
V120-2 70
V150-2 70
V151 70
V180 80
V200 90
fig.24
L1
bis (mm)
- -
- -
6 -
4,5 -
-
-
-
8 -
8 -
9,5 -
9,5 -
9,5 -
-
25
fig.25
fig.26
L2 (mm)
-
-
16,5
15
22,5
22,5
22,5
27,5
27,5
14,5
14,5
14,5
45,5
40,5
