Remarque: Ne fixer que la frette interne et continuer avec les deux opérations suivantes pour les modèles V120-2, V150-2, V151, V180
et V200.
Remarque: Les boulons sans tête de sécurité ne sont pas prévus dans les modèles V25-2 et V30-2.
❑ Desserrer la frette externe de 1/8.
❑ Fixer le boulon sans tête de sécurité.
10.5 Réglage de la soupape de sécurité (by-pass) (fig. 11)
Exemple de réglage du by-pass à 8 bars.
❑ Le réglage doit être effectué quand l'installation est en train de fonctionner.
❑ Dévisser l'écrou de fixation (26).
❑ Desserrer le contre-écrou éventuel (25).
❑ Fermer presque complètement la soupape en agissant sur la vis de réglage (24) (tourner dans le sens des aiguilles d'une montre pour
charger le ressort).
❑ Agir sur la soupape ou sur la vanne en refoulement, où qu'elle se trouve, pour avoir la pression de réglage voulue (dans ce cas 8 bars)
sur le manomètre de refoulement.
❑ Agir sur le by-pass en tournant la vis de réglage dans le sens contraire aux aiguilles d'une montre (décharger le ressort) jusqu'à ce que
la pression préétablie (8 bars) ait tendance à diminuer sur le manomètre de refoulement.
❑ Le by-pass est alors réglé à la pression voulue et l'installation peut fonctionner normalement en ouvrant la soupape ou la vanne de
refoulement.
❑ Il faut toujours procéder de la même façon, qu'il faille régler le by-pass à une pression supérieure ou inférieure à celle réglée précédem-
ment.
Attention: ne pas trop dévisser la vis car elle se dévisse toute seule quand le ressort n'est plus comprimé. Il est conseillé de ne pas
continuer à dévisser.
Attention: agir avec beaucoup de prudence s'il s'agit de liquides inflammables ou corrosifs.
11 DÉMONTAGE
Ne pas démonter la pompe avant d'avoir consulté Varisco si elle est sous garantie, sous peine de déchéance de la garantie.
Avant d'ouvrir la pompe, contrôler:
❑ si la pression interne a été évacuée;
❑ si elle est entièrement ventilée en cas de pompage de gaz liquide;
❑ si elle refroidie en cas de produits chauds.
Pour les pompes ayant des dimensions et un poids considérables (ex. V100-2, V120-2, V150-2, V151, V180 et V200), il est nécessaire
de prévoir des engins de soulèvement appropriés pour déplacer les différentes pièces.
Contrôler si les surfaces usinées sont protégées avant de les soulever ou de les déplacer avec des câbles ou autre.
Éviter d'utiliser de l'eau pour nettoyer la pompe et ses composants.
Les essuyer soigneusement et les lubrifier avec de l'huile si c'est inévitable.
11.1 Démontage du couvercle (04) (fig. 10)

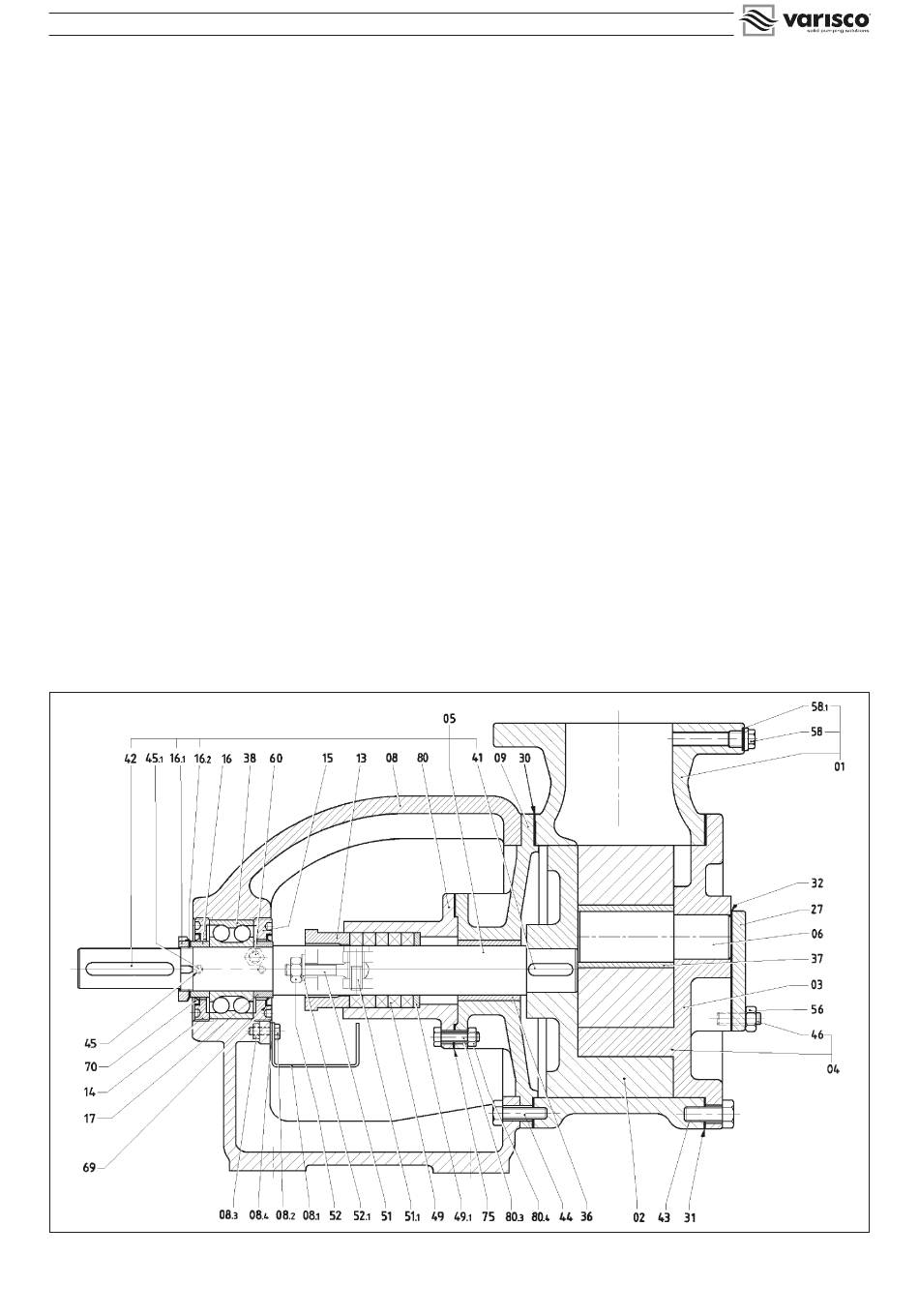

fig. 10
