MANUTENZIONE ORDINARIA

ingrassatore
anelli baderna
dado
premitreccia
ghiera interna
ghiera esterna
10.4 Regolazione assiale rotore
❑ Dopo molte ore di esercizio, la tolleranza tra rotore
e coperchio, può essere tanto cresciuta da far
perdere alla pompa portata e pressione. Attraverso
le ghiere che fissano il cuscinetto esterno è possibile
recuperare parte della tolleranza. Per la registrazione
delle ghiere usare una chiave a compasso.
❑ Allentare i grani di sicurezza.
❑ Allentare la ghiera interna.
❑ Avvitare a fondo la ghiera esterna fino al completo
serraglio.
❑ Allentare la ghiera esterna secondo le indicazioni di
seguito riportate.
❑ Riavvitare la ghiera interna e serrare i grani di
sicurezza.
8
ISTRUZIONI PER L'USO E MANUTENZIONE - V

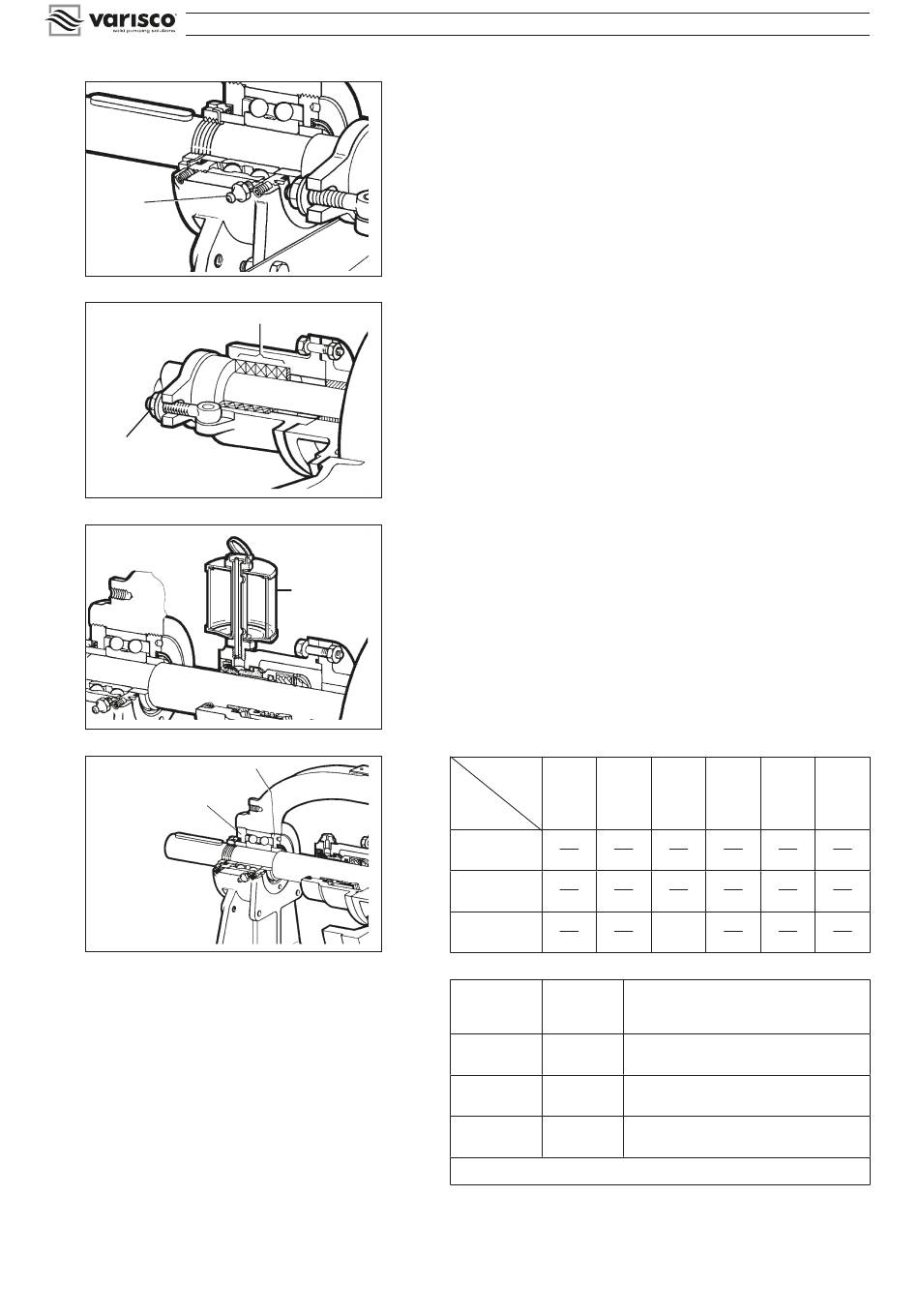

10.1 Lubrificazione

Il cuscinetto montato all'esterno sul supporto è provvisto di lubrificatore a
sfera. Lubrificare il cuscinetto con apposito grasso MOBILUX EP2; AGIP
GR MU EP2; IP ATHESIA EP2 ogni 500 ore di funzionamento od ogni 2
mesi, più spesso se l'utilizzo della pompa richiedesse. Non eccedere.
fig. 6
10.2 Tenuta assiale a baderna
❑ Se le perdite lungo l'albero sono accessive, stringere un po' alla volta i
dadi premitreccia, senza eccedere.
❑ Durante il funzionamento deve uscire del liquido attraverso la baderna per
lubrificarla e raffreddarla. Qualora le perdite si mantenessero eccessive,
sostituire la baderna o utilizzare un tipo diverso. Se lasciar uscire il liquido
è troppo rischioso a causa di corrosione o pericolo d'incendio, deve
essere usata una pompa con sistema di tenuta di tipo meccanico.
fig. 7
10.3 Tenuta assiale meccanica
❑ Pompe con tenuta meccanica
Se la pompa è dotata di contenitore con liquido di sbarramento esterno
accessorio (accessorio +02), verificare che il livello del liquido sia a circa 3/4 del
+O2 volume del bicchierino. Tale liquido dev'essere compatibile con il liquido
pompato. Le guarnizioni della tenuta assiale sono in P.T.F.E. salvo
indicazioni contrarie.
fig. 8
Classe
fig. 9
Pompe inox
e baderna
Classe 2
Classe 3
Classe 3
Nota: La cifra superiore indica la frazione di giro della ghiera esterna, il
valore inferiore è la distanza in mm corrispondente tra rotore e coperchio.
Pompa tipo
V50-3
V25-2 V60-2
V30-2 V70-2
V80-2
1/8 1/8
1
0,187 0,25
1/4 1/4
2
0,37 0,5
1/3 1/3
3
0,5 0,7
Altre
Classe 1 fino a 600 cSt e fino a 180 °C (1)
Classe 2 da 600 a 6000 cSt e fino a 180 °C
Classe 3 oltre 6000 cSt e oltre 180 °C
(1) Le pompe a magazzino rientrano in questa categoria
V120-2
V90-2 V180
V85-2 V150-2
V100-2 V200
V151
1/6 1/4 1/4 1/3
0,3 0,5 0,5 0,7
1/3 1/3 1/3 2/3
0,7 0,7 0,7 1,5
1/2 3/4 3/3
—
1,0 1,5
Viscosità
