INSTRUCCIONES PARA EL USO Y MANTENIMIENTO - V
contratuerca
tornillo de regulación
cabeza
El caudal total a través de la válvula se realiza con un aumento de presión medianamente igual al 15% de la presión de inicio de la apertura.
La válvula de seguridad de bypass puede ser montada en la tapadera de la bomba o en la parte superior del cuerpo. En el primer caso
la cabeza de cierre del tornillo de regulación tiene que estar de la parte de aspiración de la bomba (4A); en el segundo caso (en las
bombas de acero inoxidable) debe estar de la parte de descarga de la bomba. (4B)
En caso de que la bomba sea frecuentemente usada en ambas direcciones es aconsejable montar un bypass doble, que se puede
suministrar a pedido, que puede ser colocado en lugar del bypass simple.
ATENCIÓN: no usar la válvula de sobrepresión como válvula de regulación del caudal, (por ejemplo en instalaciones de suministro
con pistola, en instalaciones de dosificación, etcétera). El líquido que viaja por la válvula se recicla dentro de la bomba provocando
sobrecalentamiento del líquido y por consiguiente, no se produce la lubricación de las partes internas de arrastre de la bomba,
especialmente del cojinete de la rueda de eje libre . Además, el líquido puede sufrir transformaciones, como por ejemplo, vaporizarse,
formar incrustaciones, etcétera. En estos casos es necesario prever en la instalación un conducto de recirculación en el tanque de
aspiración regulado por válvula de muelle o de otro tipo, o bien adoptar un sistema de regulación de la velocidad de rotación de la
bomba. Usar, por lo tanto, la válvula de sobrepresión únicamente como válvula de seguridad contra la rotura de órganos mecánicos
debido al aumento excesivo de la presión de descarga.
En el caso que no se pueda instalar una válvula de sobrepresión es necesario instalar un órgano de interrupción de la transmisión del
motor, como por ejemplo un acoplamiento limitador de par. Los acoplamientos de transmisión viscosa (convertidores de par) no sirven
para este objetivo; sirven sólo para un arranque moderado del grupo. En el caso de las bombas de la serie AT y AW para productos
abrasivos no ha sido previsto el suministro con bypass ya que es inadecuado para resistir al desgaste.
7.5 El zócalo de enlace del grupo tiene que suficientemente ser robusto y, en todo caso, tal de no producir o amplificar vibraciones, más
bien tiene que ser capaz de absorberlas. Los zócalos de acero provistos por Varisco responde a tales requisitos. Preparar el plan de
los cimientos con una perfecta alineación y más amplio que el zócalo de 50-100 mm. Eventualmente, crear una profundidad adicional
en correspondencia de los tornillos de anclaje en vez de deformar la estructura. Los tirafondos de anclaje, que tienen formas definidas
por la normativa, y se suministran a pedido, tienen que ser adecuados al esfuerzo y deben tener un diámetro proporcional al agujero
eventualmente predispuesto en el zócalo.
Controlar la alineación de las máquinas después de haber apretado los pernos de los cimientos y antes de conectar las tuberías.
7.6 Para que la bomba pueda garantizar las prestaciones para las que ha sido dimensionada es necesario que, a su vez, la instalación sea
dimensionada correctamente. Muchas causas de problemas dependen del conducto de aspiración. Se pospone a otros sectores del
manual donde se encuentran las tablas útiles para el dimensionamiento correcto de la instalación. Es, en todo caso, necesario seguir
algunos puntos de importantes:
7.6. El diámetro de las tuberías no debe ser nunca inferior al de las aberturas de la bomba.
1
7.6. Cerciorarse que las tuberías estén limpias y no contengan cuerpos extraños de cierta dimensión cuales tuercas, tornillos, trapos,
2
escorias de soldadura, trozos de electrodos, etcétera.
7.6. Situar una válvula antirretorno a lo largo de la tubería para no tener que llenarla a cada salida. En caso de que la bomba sea puesta en
3
el batiente del líquido, instalar una válvula de fondo de diámetro suficientemente grande para no crear demasiadas pérdidas de carga.
7.6. La tubería de aspiración debe tener un diámetro al menos igual al diámetro de la abertura de la bomba y desarrollarse sin crear
4
contrapendientes que producen sacos de aire.
7.6. Las conexiones de las tuberías de aspiración deben ser completamente estancas: usar conexiones con bridas o fileteadas con
5
guarnición con filamento en el filete. Durante la fase de bombeo, la tubería de aspiración está a una presión menor que la atmosférica en
el caso en que la bomba sea puesta en el batiente, por lo tanto eventuales pérdidas en las conexiones no se manifiestan con derrames
de líquido sino con entrada de aire, que es muy difícil de localizar.
7.6. Prever la instalación de un manómetro y un vacuómetro para el control de las presiones. Las bombas se han preparado para alojar una
6
toma de presión en proximidad de las bridas de aspiración y de descarga.
7.6. Instalar en el conducto de aspiración un filtro para retener eventuales impurezas o cuerpos extraños presentes en el líquido, que podrían
7
causar el bloqueo de la bomba. La cesta del filtro debe tener que una superficie libre de paso suficientemente grande para no crear excesivas
pérdidas de carga en entrada a la bomba. Poner particular atención al tamaño del filtro en presencia de altas viscosidades: es mejor ser
abundantes en el dimensionamiento del filtro. Los agujeros de paso de la red deben tener dimensiones tales que no comprometan el
buen funcionamiento. A continuación se producen las dimensiones máximas de los
agujeros del filtro para los varios tamaños: instalar el filtro de modo tal de que pueda
ser limpiado fácilmente. Prestar atención al montaje del filtro: el flujo tiene que seguir
las indicaciones del constructor y, en todo caso, debe ser tal de dirigirse del interior
hacia el exterior del cartucho. Varisco construye filtros con cesta intercambiables, que
se pueden abrir sin utensilios (fig.). 5. Véase en el esquema la posición aconsejada de
montaje. Tal posición permite una rápida limpieza de la cesta.
Tipo de bomba
V20, V25, V25-2, V30-2, V50-3, V60-2, V70-2, V80-2, V85-2,
V90-2, V100-2
V120-2, V150-2, V151, V180, V200
cabeza
tornillo de
regulación

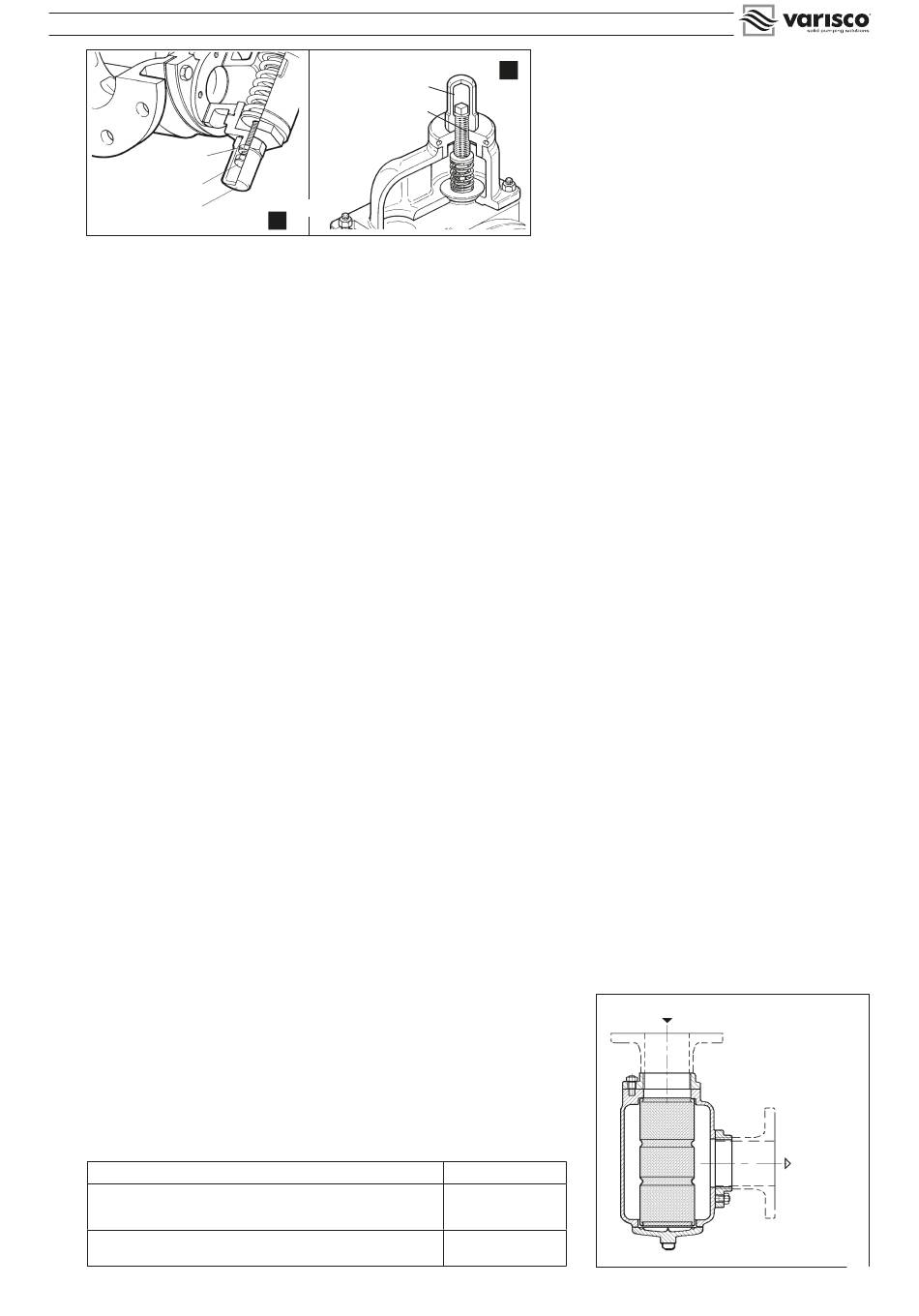

fig.4
A
Con referencia a la fig.4 (A-B), actuando sobre el
B
tornillo de regulación puesto bajo la cabeza es posible
aumentar o disminuir la tensión del muelle del platillo de
cierre. Cuando la presión producida por la bomba, que
actúa sobre la parte interna del platillo iguala la fuerza
de oposición del muelle, el platillo inicia a actuar. Tal
presión se llama " presión de principio de la apertura ".
El líquido inicia a fluir por la lumbrera de escape hacia
la parte de aspiración de la bomba. El caudal total se
realiza a una presión que depende de la velocidad de
rotación de la bomba y la viscosidad del producto. La
presión de inicio de apertura es la presión de regulación
de la válvula. En ausencia de indicaciones, esta presión
es de 2 bar.
Dimensión (mm)
0,8
1
a la tubería de aspiración
bomba
fig.5
a la
