Leister UNIROOF AT Mode D'emploi page 13

Antriebs-/Andrückrolle 40 mm (8)
Zylinderschraube
M4 × 12
27 26
Zylinderschr. M5 × 16
27
26
27
Deckplatte
Distanzblock
Zwischenring
Niederhalteriemen
Zwischenring
Antriebs-/Andrückrolle

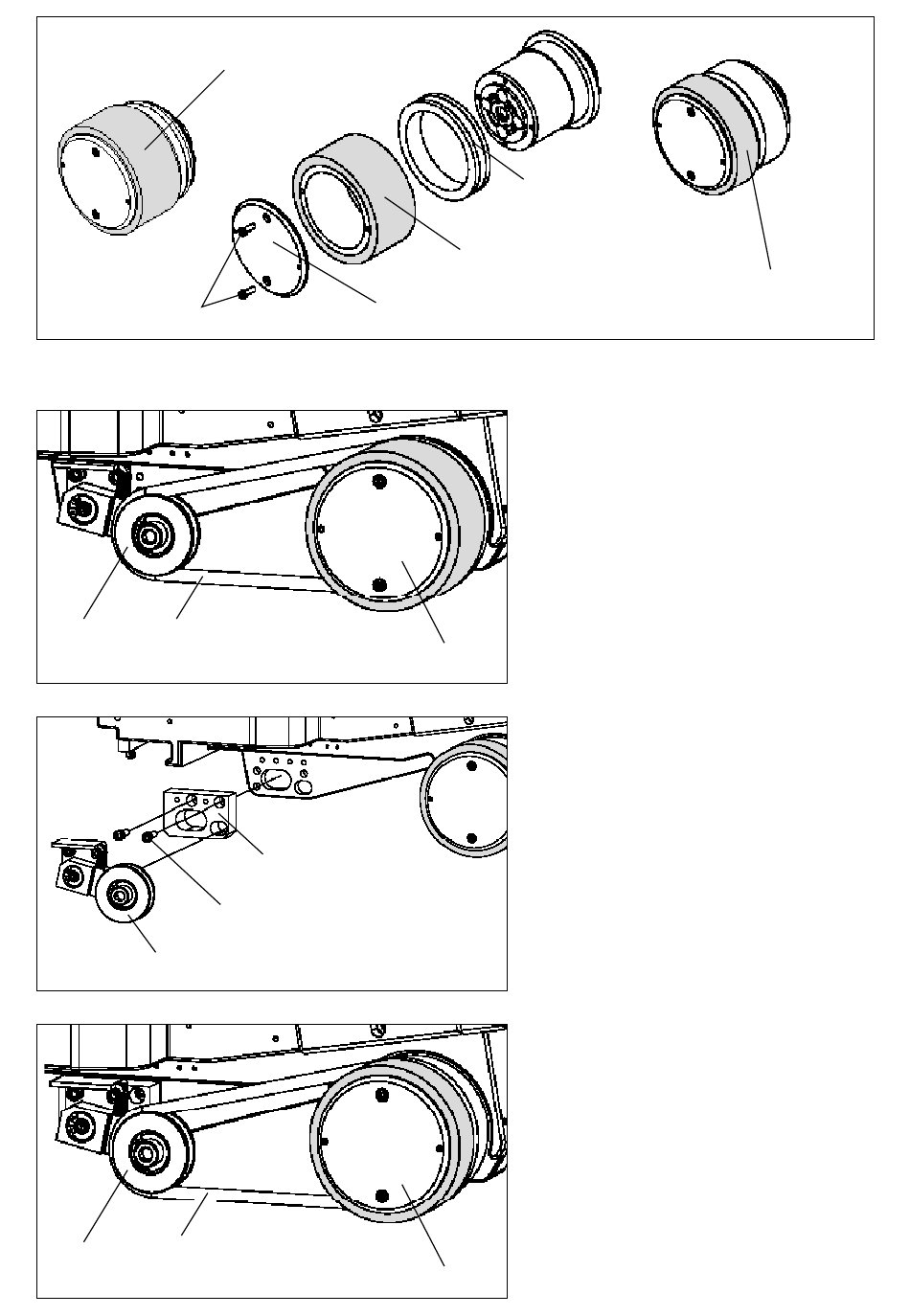

Schritt 3: Zwischenstück für
Niederhalteriemen einsetzen
1. Entfernen Sie den
Niederhalteriemen (26).
2. Lösen Sie die beiden Zylinderschrauben
M5 × 16.
3. Entfernen Sie die Baugruppe
Umlenkrolle (27).
4. Montieren Sie den Distanzblock (20 oder
30 mm) mit den beiden Zylinderschrau-
8
ben M5 × 16.
5. Montieren Sie die Baugruppe
Umlenkrolle (27).
6. Ziehen Sie die beiden Zylinderschrauben
M5 × 16 wieder an.
7. Montieren Sie den
Niederhalteriemen (26).
8
Antriebs-/Andrückrolle
20 mm (8)
13
