Volvo Penta MS2 Manuel D'atelier page 80

Réparation – carter d'engrenage inférieur, transmission pour voilier

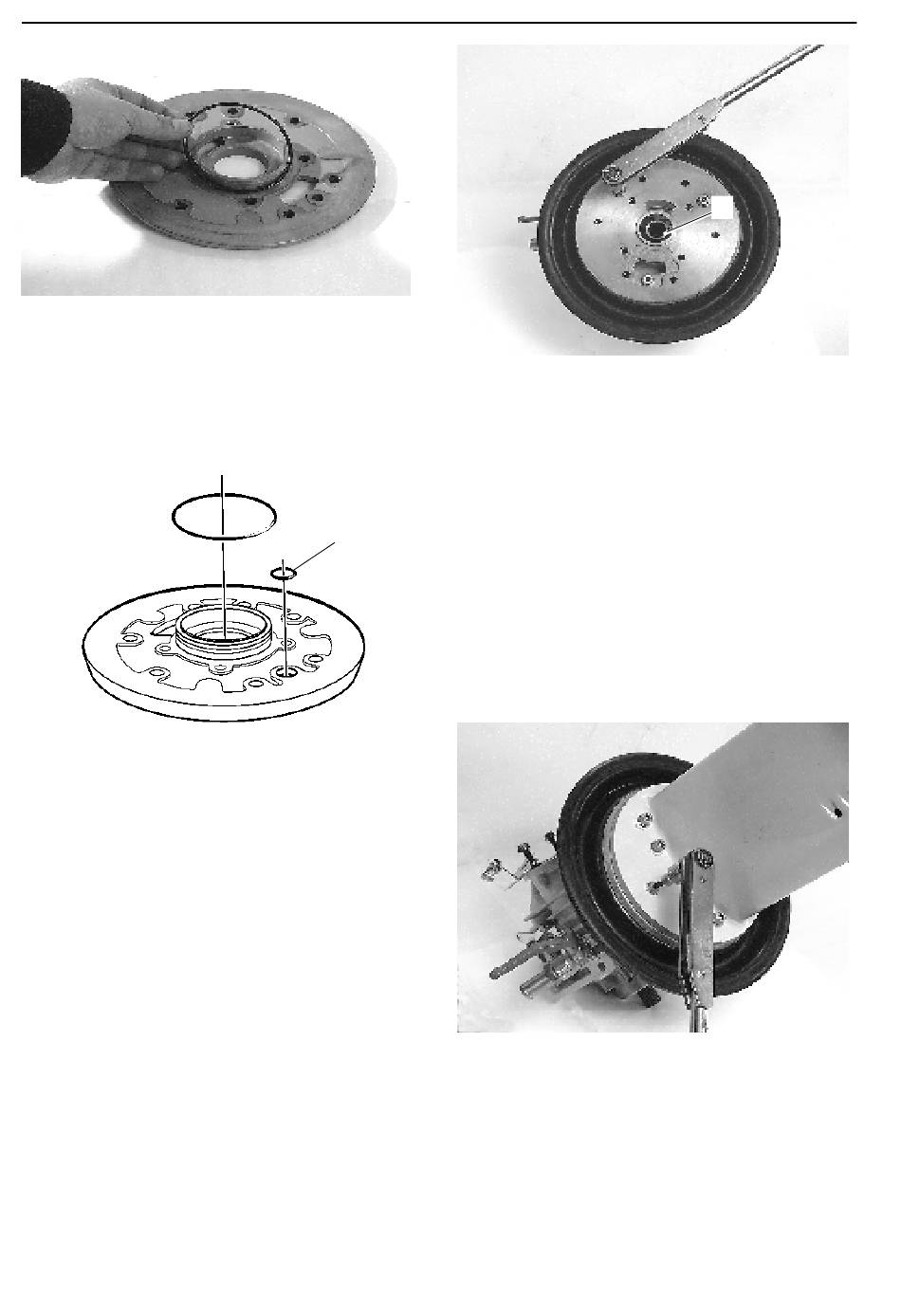

72. Lubrifier et monter un nouveau joint torique sur la
gorge de la plaque intermédiaire.
Transmission montée à l'envers (180°)
Lubrifier et monter un nouveau joint torique (1) dans
l'encoche de la plaque intermédiaire.
78
73. Monter la plaque intermédiaire sur le carter d'en-
grenage supérieur. Appliquer une graisse à base
MoS2 Volvo Penta, réf. 1161029-2 sur les trois vis à
six pans. Placer des rondelles et serrer les vis à la clé
dynamométrique, alternativement.
Couple de serrage: 30 Nm.
1 Poser l'accouplement à friction (1).
74. Assembler les carters. Appliquer une graisse à
base MoS2 Volvo Penta, réf. 1161029-2 sur les vis à
six pans. Placer les vis (10 pces), les deux plus lon-
gues sur le bord arrière.
Placer des rondelles et répartir les vis dont la tête
comporte un orifice pour le fil de verrouillage de ma-
nière à en avoir deux de chaque côté.
Couple de serrage: 30 Nm.
1
