3. Le module d'E/S du Checkbox
3.5 Contrôle de la valeur de comptage (Countbox, Sortbox)
Festo P.BE-Checkbox-FR fr 0103c
Comptage des pièces correctes avec quantité présélectionnée
Lorsque la dernière pièce correcte d'une opération de comp-
tage atteint la position d'éjection des pièces incorrectes ou
étrangères, la sortie S/13 du connector "Commande" (quan-
tité nominale a tteinte passe de LOW> HIGH.)
Pour redémarrer le cycle de comptage, il faut changer l'état
de l'entrée E/32 de LOW> HIGH. Le Checkbox ramène ensuite
la sortie S/13 de HIGH> LOW et commence le nouveau cycle
de comptage.
Bro- Niveau de signal
che
E/32 HIGH
S/13 HIGH
S/13 LOW

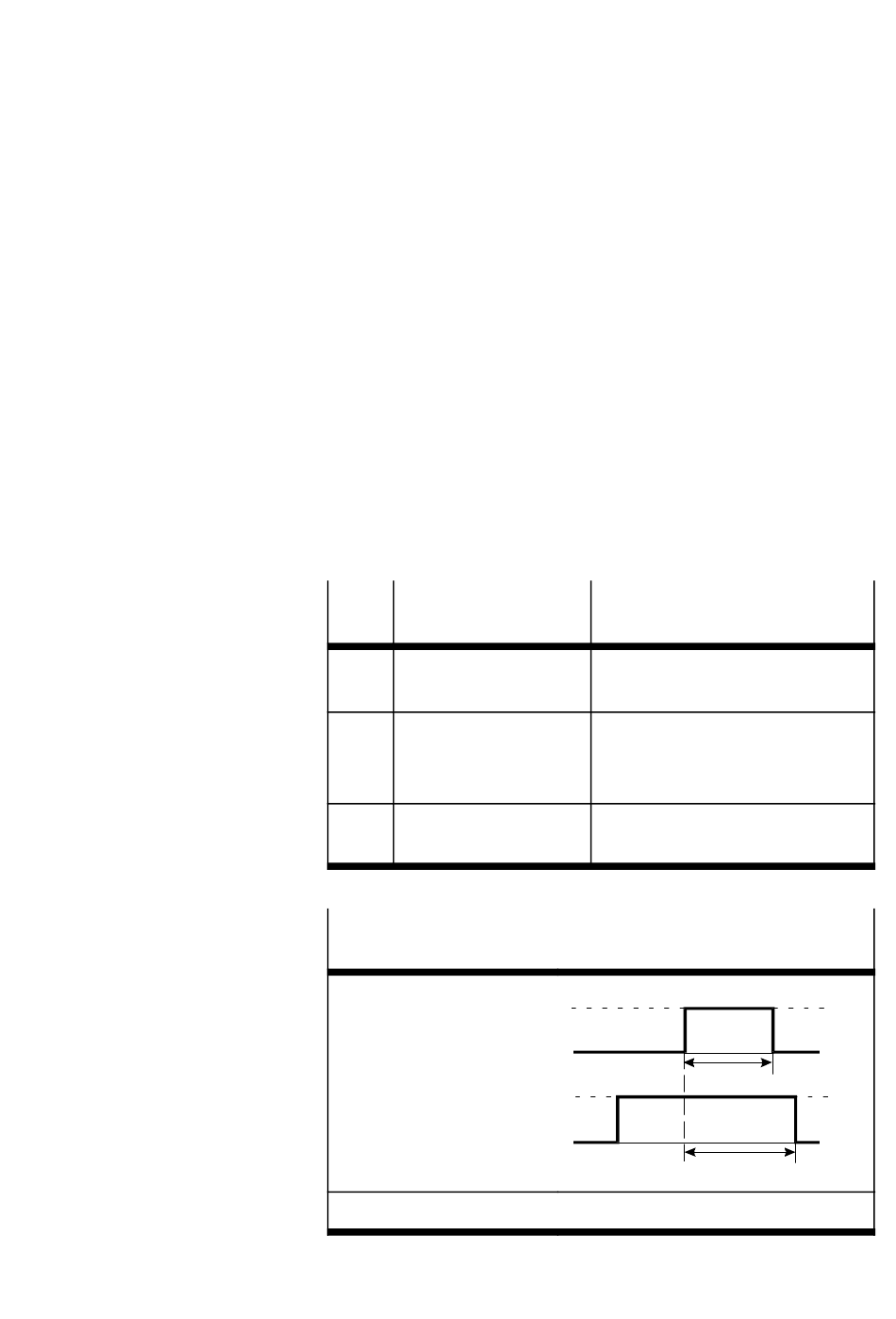

Diagramme impulsion-temps
Contrôle de la valeur de comptage
Broche E/32
Démarrage d'un nouveau
cycle de comptage
100 ms < t < 500 ms
sc
Broche S/13
Valeur de comptage
présélectionnée atteinte
t max. 600 ms
pc =
sc = start counting cycle
Signification
Start d'un nouveau cycle de
comptage
Valeur de comptage présélection-
née (de tous les types de pièces)
atteinte
Valeur de comptage présélection-
née pas encore atteinte.
1
0
t
1
0
t
pc = preselected counter state
sc
pc
3-13
