3. Le module d'E/S du Checkbox
3.6

Fonctions de buses de soufflage

3-14
Le nombre et la disposition des buses de soufflage peuvent
varier en fonction de la version du Checkbox. La représenta-
tion suivante se rapporte à la configuration standard en
usine.
Positions standard de buses du Identbox/Countbox pour un
convoyeur avec 2 positions de soufflage
Les vannes d'air comprimé des buses de soufflage sont re-
liées directement aux sorties actionneurs 1...2. Ces sorties
sont fixées + 24 Vcc lorsque le test des pièces à donne le
résultat suivant :
– pièce correcte mais mal orientée, ou une pièce en surplus
– pièce incorrecte ou étrangère.
Si le Checkbox reconnaît une pièce comme correcte et bien
orientée, la broche S/30 (actionneur 3) passe du 0 V à + 24
Vcc.

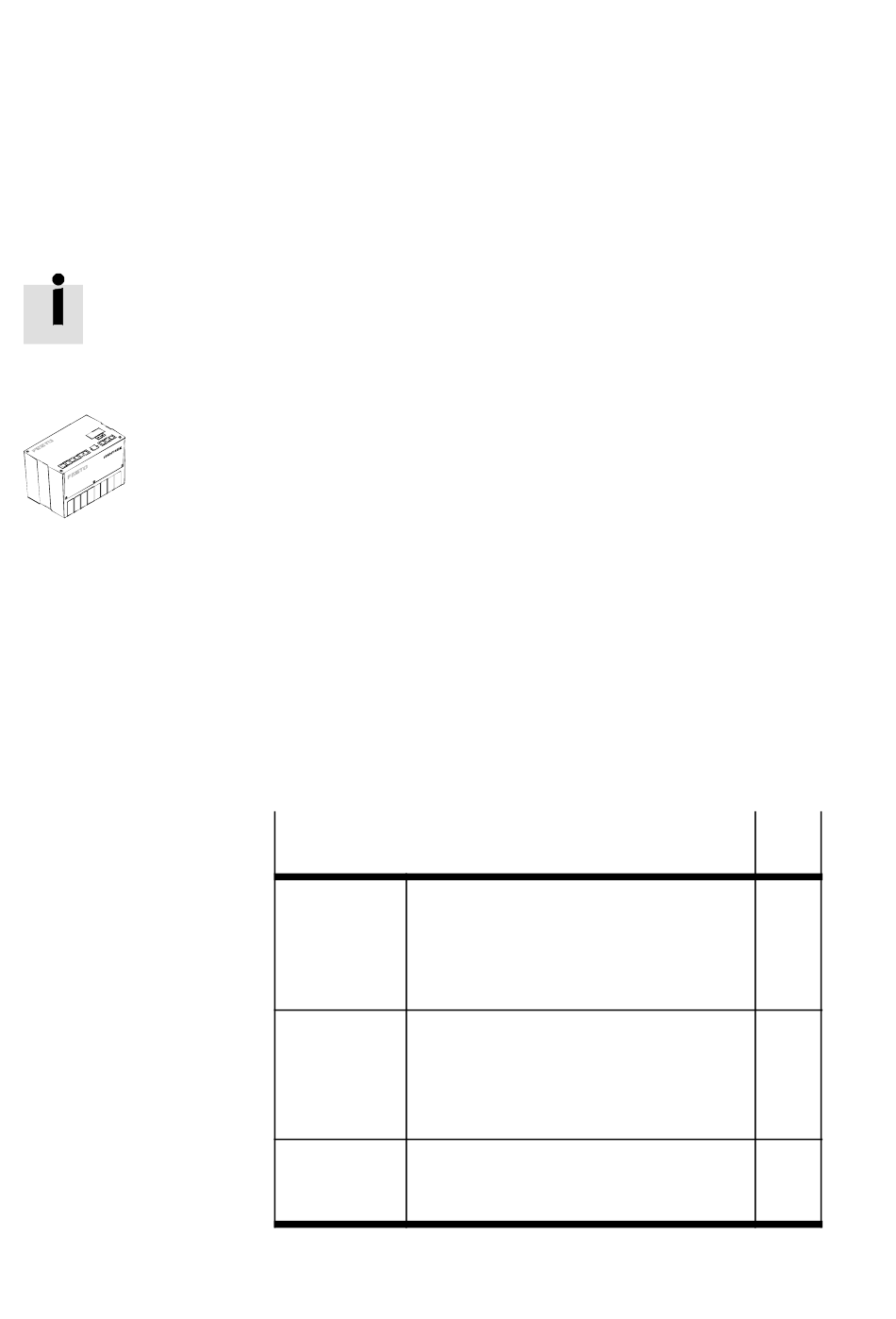

Niveau de signal : Actionneur 1...3
Connecteur "Commande" du Identbox/Countbox
Actionneur 1 Le signal + 24 Vcc est présent lorsque la
pièce passe devant la buse pour les pièces
correctes mal orientées ou en surplus. La
durée du signal correspond au temps de
passage de la pièce devant la buse.
Actionneur 2 Le signal + 24 Vcc est présent lorsque la
pièce passe devant la buse pour les pièces
incorrectes ou étrangères. La durée du si-
gnal correspond au temps de passage de
la pièce devant la buse.
Actionneur 3 Les signaux + 24 Vcc sont présents quand
la pièce correcte passe à l'extrémité de
l'installation (rails de guidage du tapis).
Bro-
che
S/31
S/12
S/30
