2. Montage et installation
2-10

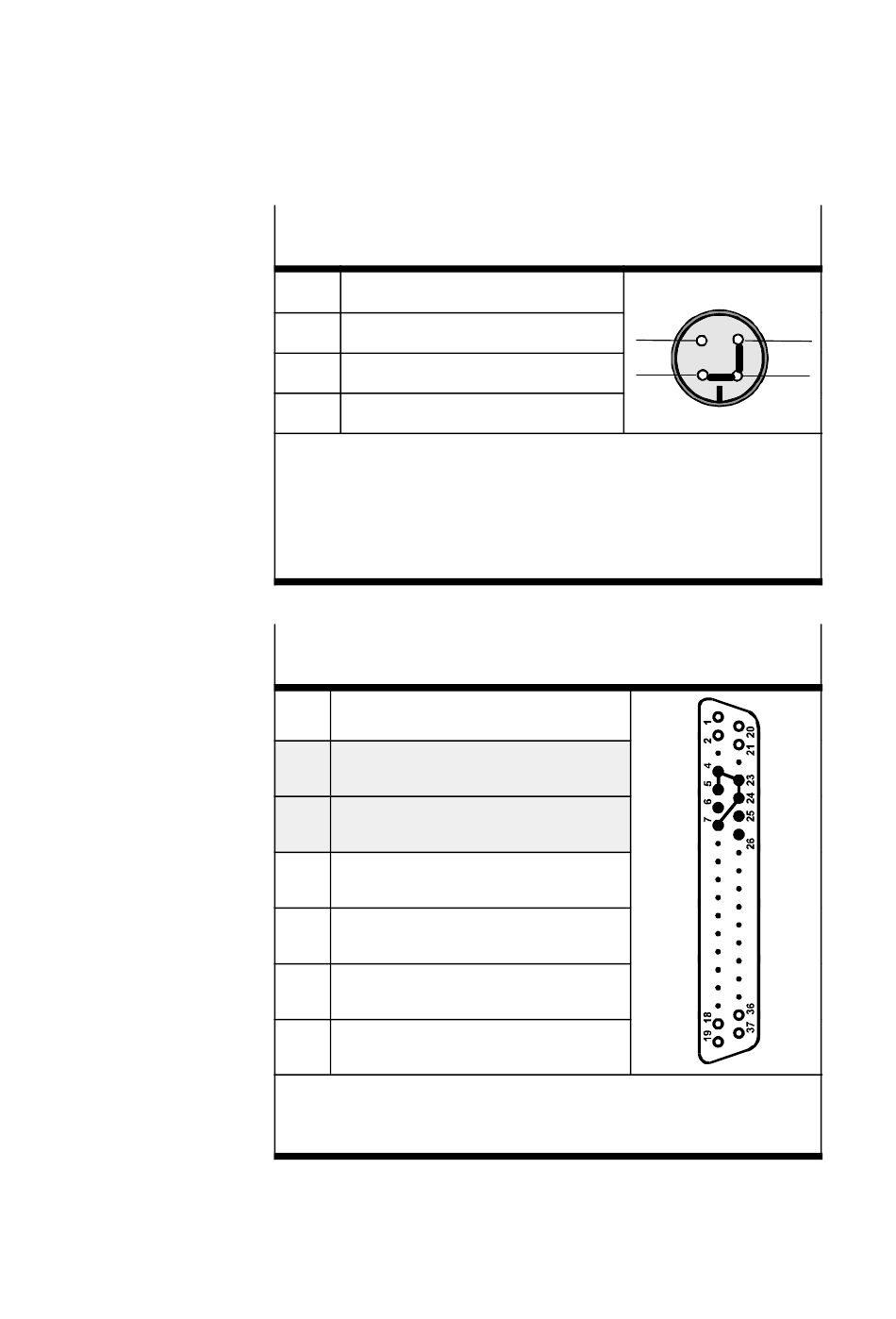

Fonctionnement sans capteurs de zone tampon
Embase d'interface "Capteurs" sur le Checkbox
S/1 Capteurs 24 Vcc de référence
E/2 Capteur de zone tampon 2
S/3 0 V de référence des capteurs
E/4 Capteur de zone tampon 1
Les entrées de capteurs sont à commutation négative (à ouverture).
Si une tension de 24 Vcc est présente, le convoyeur est mis sous
tension. Le connecteur à 4 pôles précâblé "Capteurs" relie les en-
trées de capteurs E/2 et E/4 aux 24 Vcc. Ainsi, les entrées E/25 et
E/6 du connecteur "Commande" sont reliées en interne avec la
tension de référence.
Fonctionnement sans capteurs de zone tampon
Embase d'interface "Commande" sur le Sortbox
S/7 Tension de référence 24 Vcc
E/25 Capteur de zone tampon 1
E/6 Capteur de zone tampon 2
E/24 Sortbox : Capteur de zone tampon 3
E/5 Sortbox : Capteur de zone tampon 4
E/23 Sortbox : Capteur de zone tampon 5
E/4 Sortbox : Capteur de zone tampon 6
Les entrées de capteurs E/25 et E/G sont déjà reliées en interne au
24 Vcc par le connecteur "Capteurs". Le connecteur précâblé
"Capteurs" relie les entrées "des capteurs de zone tampon 3...6".
S/3
E/2 E/2
