1. Présentation du système

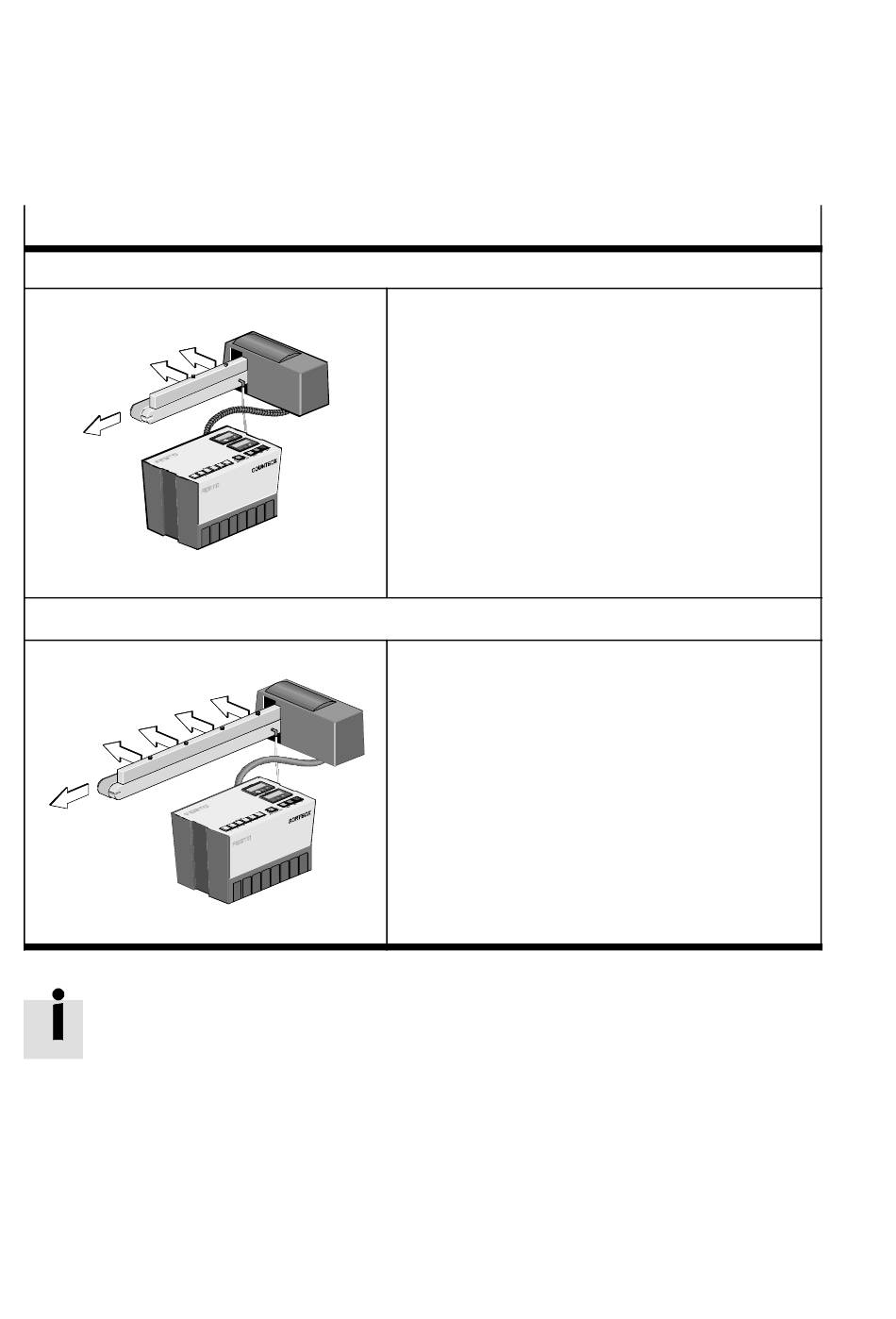

Positions standard de transfert et de soufflage du Checkbox
Identbox/Countbox
1
2
3
Sortbox
1
2
2
2
3
1-10
1
Position de soufflage de retour en cas de mau-
vaise orientation, de surplus ou d'accumulation
de pièces
2
Position de soufflage pour les pièces incorrectes
et étrangères
3
Position de transfert pour les pièces correctes,
p. ex. dans la zone tampon d'une machine
d'assemblage
Le Sortbox est doté de 2, 4 ou 6 buses de soufflage á
jet d'air comprimé pour le soufflage/soufflage de
retour des pièces.
1
Position de soufflage de retour en cas de mau-
vaise orientation, de surplus ou d'accumulation
de pièces.
2
Position de soufflage pour différents types de
pièces correctes.
3
Position d'éjection pour les pièces incorrectes et
étrangères
La configuration standard définie en usine détermine les posi-
tions dans lesquelles les pièces quittent le tapis du
convoyeur. Le nombre et la disposition des positions de trans-
fert peuvent varier en fonction de la version du Checkbox. La
disposition des positions peut être modifiée avec le logiciel
CheckKon (fonction "Modification du système").
.
