3. Le module d'E/S du Checkbox
Alimentation externe
3-6
Pour la sécurité CEM, l'alimentation externe du module d'E/S
est obligatoire. Elle garantit l'isolation électrique de l'alimen-
tation interne du Checkbox.
La source d'alimentation externe alimente aussi les électro-
vannes des buses de soufflage du convoyeur. Le bloc d'ali-
mentation doit être donc conçu pour des courants de 1...3 A.
Remarque importante
En cas de liaison du Checkbox à d'autres appareils,
connecter le module d'E/S du Checkbox à une source d'ali-
mentation externe. Pour cela, modifier la configuration
standard du connector Sub-D "commande" reglée en
usine.
Ceci permet d'éviter des dysfonctionnements et des dom-
mages sur l'appareil.

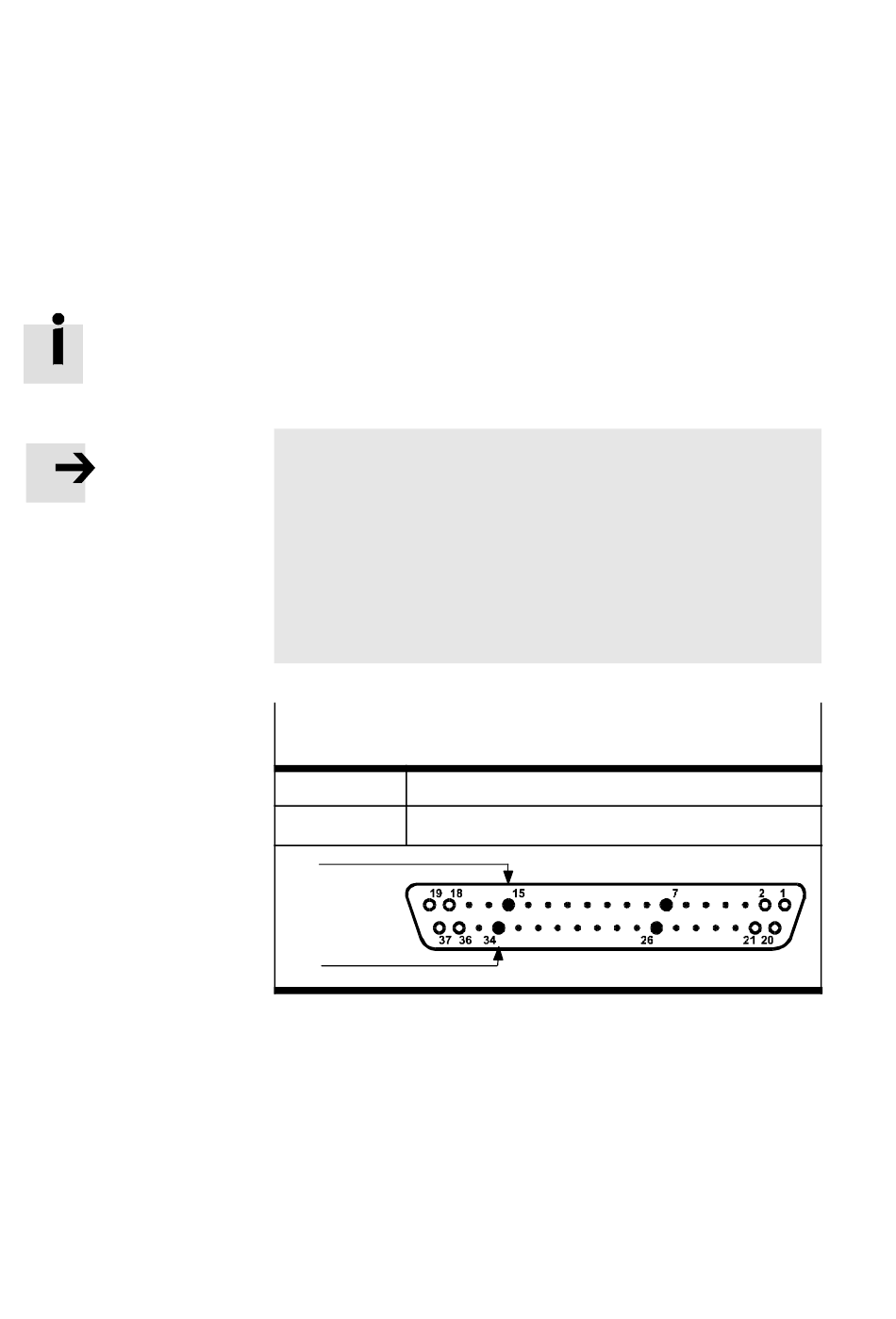

Interface "Commande" sur le Checkbox
Alimentation externe
E/15 GND externe
E/34 + 24 Vcc externe
GND
+ 24 Vcc
Utilisation du connecteur Sub-D "Commande".
1. Desserrer les deux vis et les anneaux d'arrêt sur le boîtier
du connecteur.
2. Supprimer le pontage entre la broche 16 et la broche 15
(GND).
3. Supprimer le pontage entre la broche 35 et la broche 34
(+ 24 Vcc).
