2. Montage et installation
Fixation du convoyeur
Fixation de l'unité
de commande
2-4
Des trous taraudés sont prévus sur le dessous du convoyeur
pour une fixation avec des profilés standard p. ex. ITEM,
HERON, ROBOTUNITS.

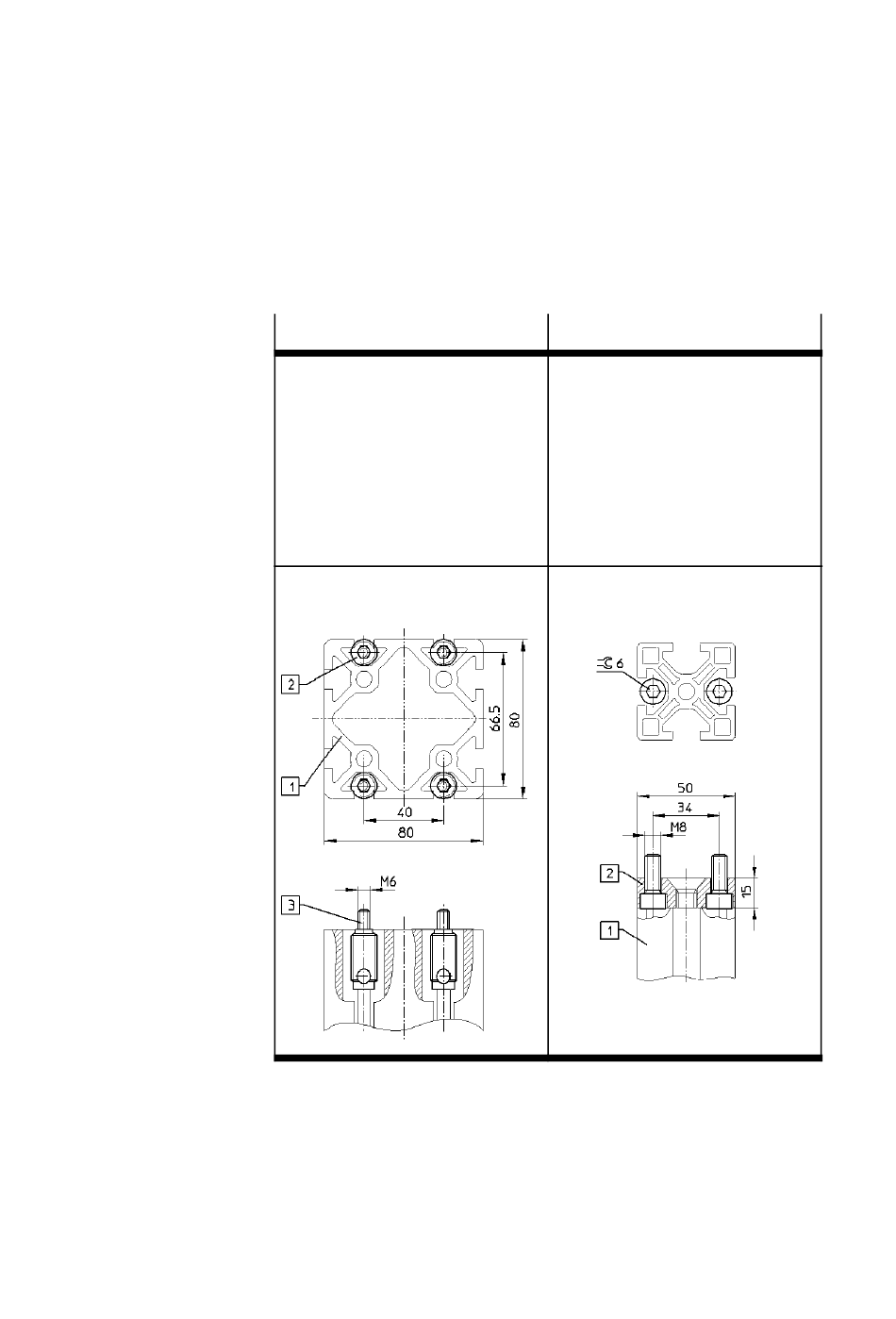

Profilé ITEM 80 x 80 mm
1
Profilé Item 80 x 80 mm
2
Attaches automatiques
Item
3
4 vis à tête cylindrique
M6x40 DIN 912
Fixer l'unité de commande avec quatre vis M8 au dos du
boîtier, de l'unité de commande.
Profilé HERON 50 x 50 mm
1
Profilé Heron 50 x 50 mm
2
Attache Heron HV-50
comme attache de
liaison
3
2 vis à tête cylindrique
M8
