1. Présentation du système
1
Tapis du
Checkbox
2
Zone tampon
3
Capteur 1
4
Tronçon de la
zone tampon A
5
Tronçon B

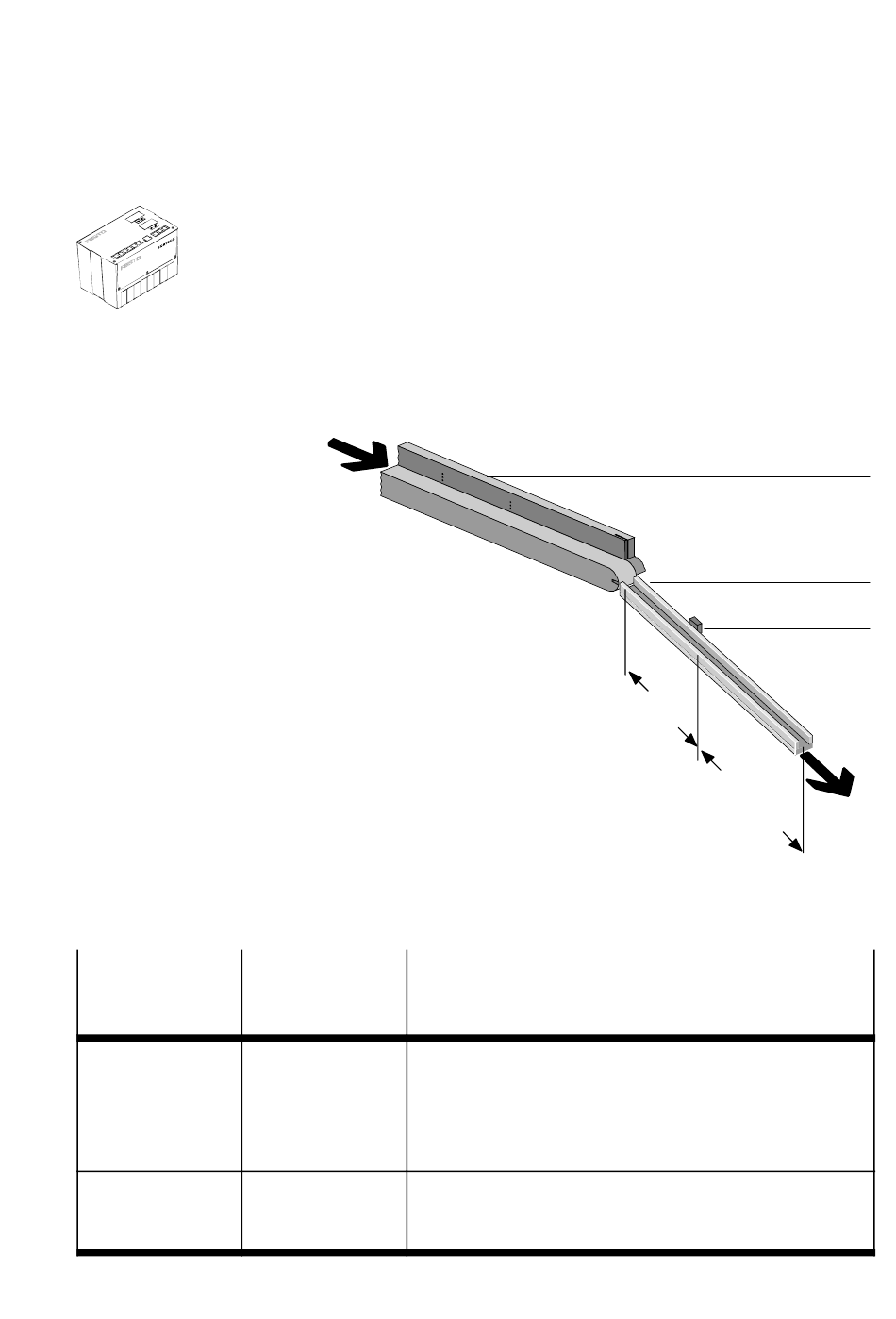

Fig. 1/3 : Tronçons de la zone tampon (1 capteur)
Niveau de
signal
24 Vcc actif low
LOW
sur le capteur 1
HIGH
sur le capteur 1
Festo P.BE-Checkbox-FR fr 0103c
Identbox, Countbox
L'Identbox et le Countbox fonctionnenet avec une zone tam-
pon. La zone tampon peut être surveillée par un capteur ou
par deux capteurs – pour la temporisation de commutation
(hystérésis) du convoyeur.
Zone tampon avec un seul capteur (Identbox / Countbox)
Signification
Conséquence
La zone tampon
– L'écran TOLERANCE passe sur FULL
est pleine
– Les pièces correctes sont retournées
– Après un temps présélectionné, p. ex. 30 s le convoyeur
– Le tapis continue à avancer
Le capteur ne
Le convoyeur est démarré.
détecte aucune
pièce
est arrêté
4
5
1
2
3
1-13
