2. Montage et installation
1
Raccord d'air
comprimé
2
Raccordement
de l'unité de
commande

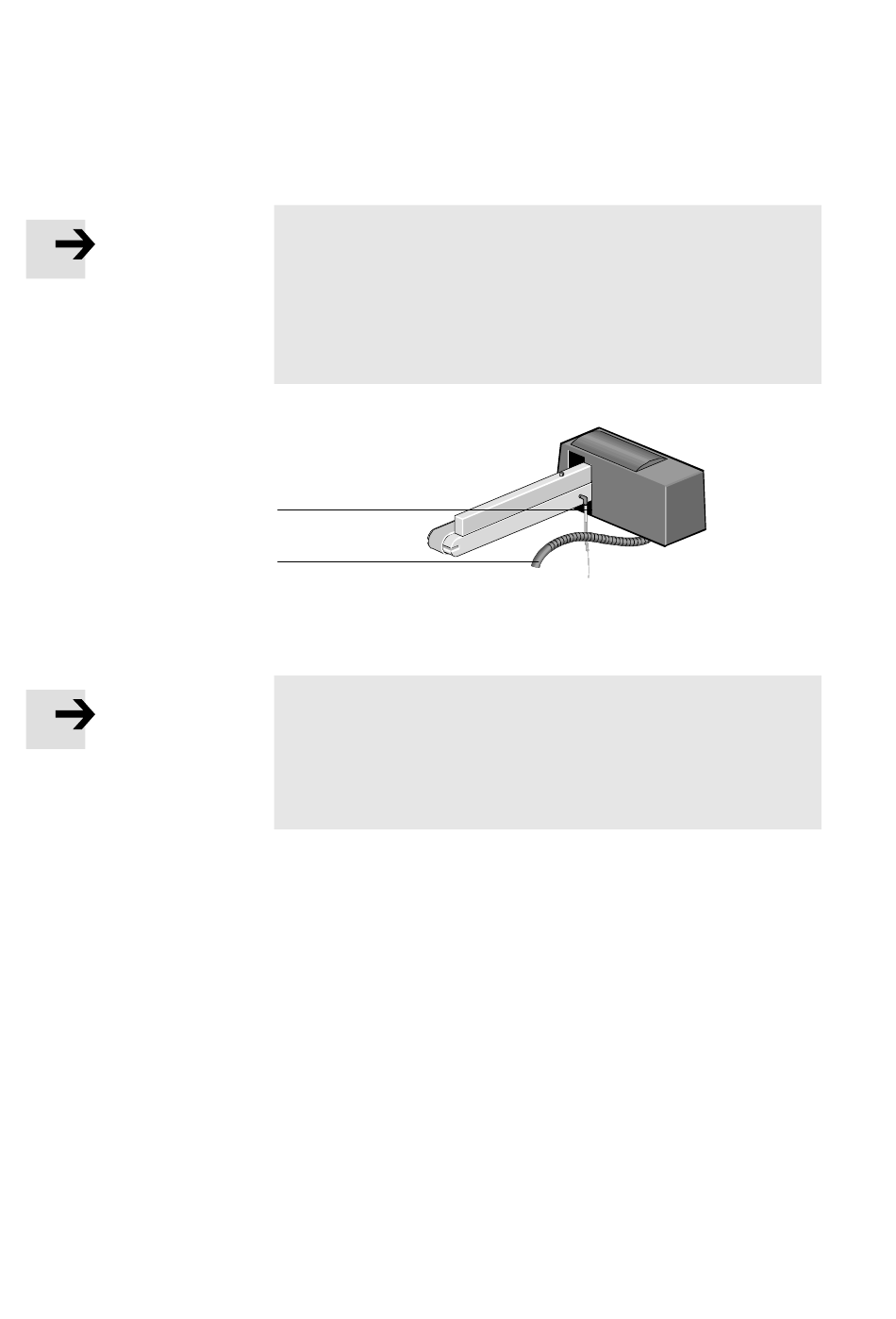

Fig. 2/3 : Raccords du convoyeur
2-8
Note
Dans les modes SELECT et AUTO, une pression de 4...6
bars doit être présente. C'est la seule manière de garantir
que les pièces incorrectes ou étrangères sont éjectées et
n'arrivent pas de façon involontaire dans la machine en
aval.
1
2
Note
Utiliser le Checkbox uniquement avec le tuyau d'air com-
primé Festo fourni :
Référence 152 587 (@ 8 mm, 3 m de longueur, raccord
rapide).
Raccorder le convoyeur du Checkbox à l'alimentation en air
comprimé de la manière suivante :
S
Brancher l'extrémité du tuyau d'air comprimé prévue sur
le raccord rapide Quickstar du convoyeur.
S
Etablir avec le raccord rapide du tuyau d'air comprimé la
liaison avec l'alimentation en air comprimé.
S
Régler la pression de l'air sur les limiteurs de débit régla-
bles des buses de soufflage à l'aide d'un tournevis jeuz
que les pièces soient éjectées en toute sécurité.
Festo P.BE-Checkbox-FR fr 0103c
