2. Montage et installation
Montage de guidages
Connexion de l'unité
de commande
Festo P.BE-Checkbox-FR fr 0103c
Intégrer le convoyeur dans le flux des pièces de façon à ga-
rantir un acheminement sûr des pièces du convoyeur de peti-
tes pièces vers le tapis. Assurer également le transfert des
pièces du tapis à la zone tampon (p. ex. tuyau de descente,
toboggan, goulotte) de la machine en aval par des dispositifs
mécaniques.
Des plaques de montage sont disponibles comme accessoi-
res pour fixer les guidages d'alimentation et d'évacuation sur
le convoyeur.
Des connecteurs pour périphériques, circuits de commande
et de signaux sont installés sur la face de connexion de
l'unité de commande. Pour plus d'informations sur les diffé-
rents connecteurs, se reporter aux chapitres suivants.
1
2
3
1
Commande X4
2
Convoyeur avec caméra (câble hybride) X5
3
Câble secteur
4
Interface de diagnostic X1
5
Convoyeur de petites pièces X2
6
Capteurs de zone tampon X3

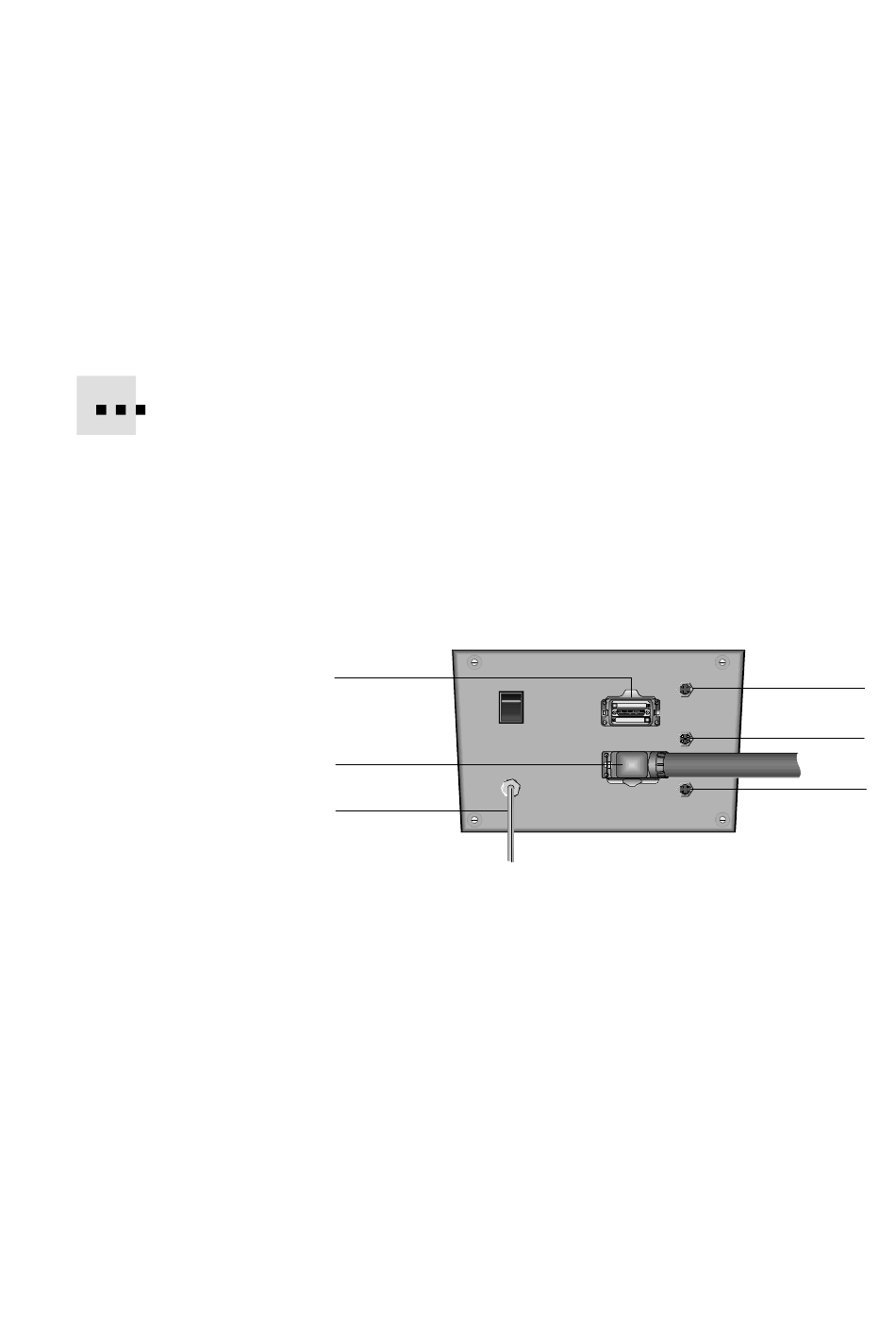

Fig. 2/1 : Connecteurs et interfaces de l'unité de commande
4
5
6
2-5
