Instructions de montage uniquement pour le personnel spécialisé
4.2. Montage de la sonde de poêle F1 avec dispositif
de protection contre la surtempérature
Lors du montage de la sonde de poêle, tenez compte des points suivants :
● La sonde de poêle est montée sur la paroi arrière du poêle, dans la moitié
supérieure du poêle. Respectez une distance de 15 cm environ par rapport
au plafond de la cabine.
● La sonde de poêle doit être posée de sorte à ne pas être influencée par l'air
entrant.
Pour le montage de la sonde de poêle, suivez les étapes suivantes (voir Fig. 3):
1. Faites passer les deux câbles bipolaires de la sonde de poêle dans la paroi
de la cabine du sauna jusqu'à l'emplacement de montage de la sonde de
poêle et fixez les câbles de la sonde de poêle avec des serre-câbles.
2. Séparez les demi-coquilles 1 de la sonde de poêle l'une de l'autre.
3. Branchez les quatre raccordements du câble de la sonde de poêle 5
conformément à la Fig. 3.
4. Posez la plaque de raccordement 2 en travers (voir Fig. 3) dans les demi-
coquilles de la sonde de poêle.
5. Fermez les demi-coquilles, vissez-les à l'aide des deux vis cruciformes 3
(9 mm) et vérifiez que la sonde de poêle est correctement fermée.
6. Montez la sonde de poêle sur la paroi arrière du poêle à l'aide des deux vis
à bois jointes 6 (16 mm).
WORLD OF WELLNESS
Demi-coquilles de la sonde
1
de poêle
Plaque de raccordement
2
Vis cruciformes (9 mm)
3
Sonde de poêle
4
Câbles de sonde de poêle
5
Vis à bois (16 mm)
6

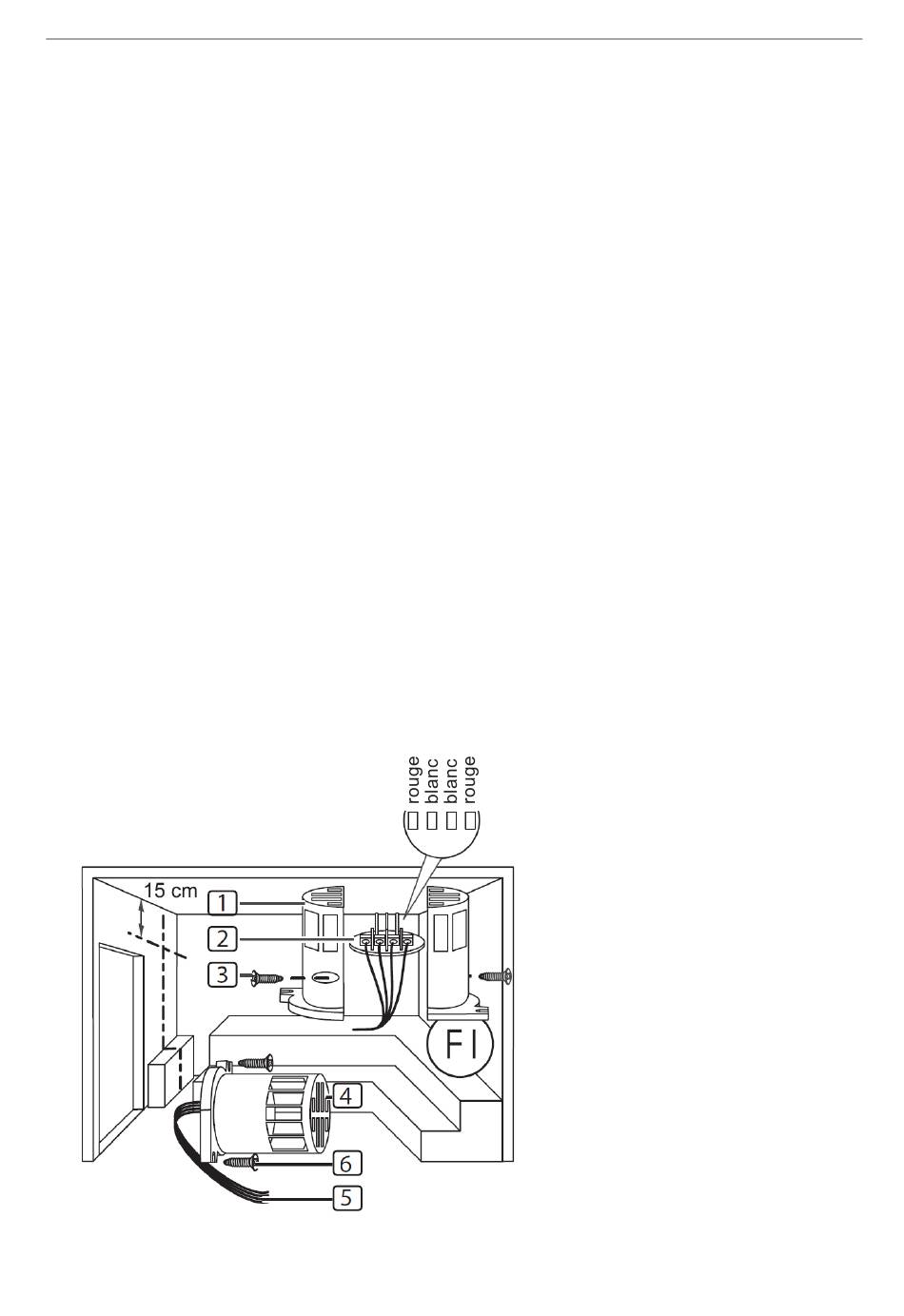

Fig. 3 Montage de la
sonde de poêle
p. 14/48
