Instructions de montage uniquement pour le personnel spécialisé
4.6. Montage de la sonde de poêle F1 avec dispositif
de protection contre la surtempérature
Lors du montage de la sonde de poêle, tenez compte des points suivants :
● La sonde de poêle doit être montée dans le plafond de la cabine, au dessus
du point central du poêle. Une distance de 19 cm par rapport à la paroi de
la cabine doit être respectée pour les cabines de 2 x 2 m ou moins, et une
distance de 35 cm pour les cabines plus grandes.
● La sonde de poêle doit être posée de sorte à ne pas être influencée par l'air
entrant.
Veillez à ce qu'aucun câble ne soit endommagé lorsque vous tirez sur
les câbles de la sonde !
Pour le montage de la sonde de poêle, suivez les étapes suivantes (voir Fig. 3) :
1. Percez le plafond de la cabine avec un foret de 8 mm.
2. Tirez les deux câbles bipolaires de la sonde de poêle en les faisant passer
par le trou.
3. Fixez le boîtier de la sonde avec les vis à bois fournies.
4. Posez les deux câbles bipolaires de la sonde de poêle jusqu'au bloc de
puissance et fixez les câbles de la sonde de poêle avec des serre-câbles.
5. Vérifiez que la sonde de poêle est bien fixée.
F1
19 cm
< 2x2 m
35 cm
> 2x2 m

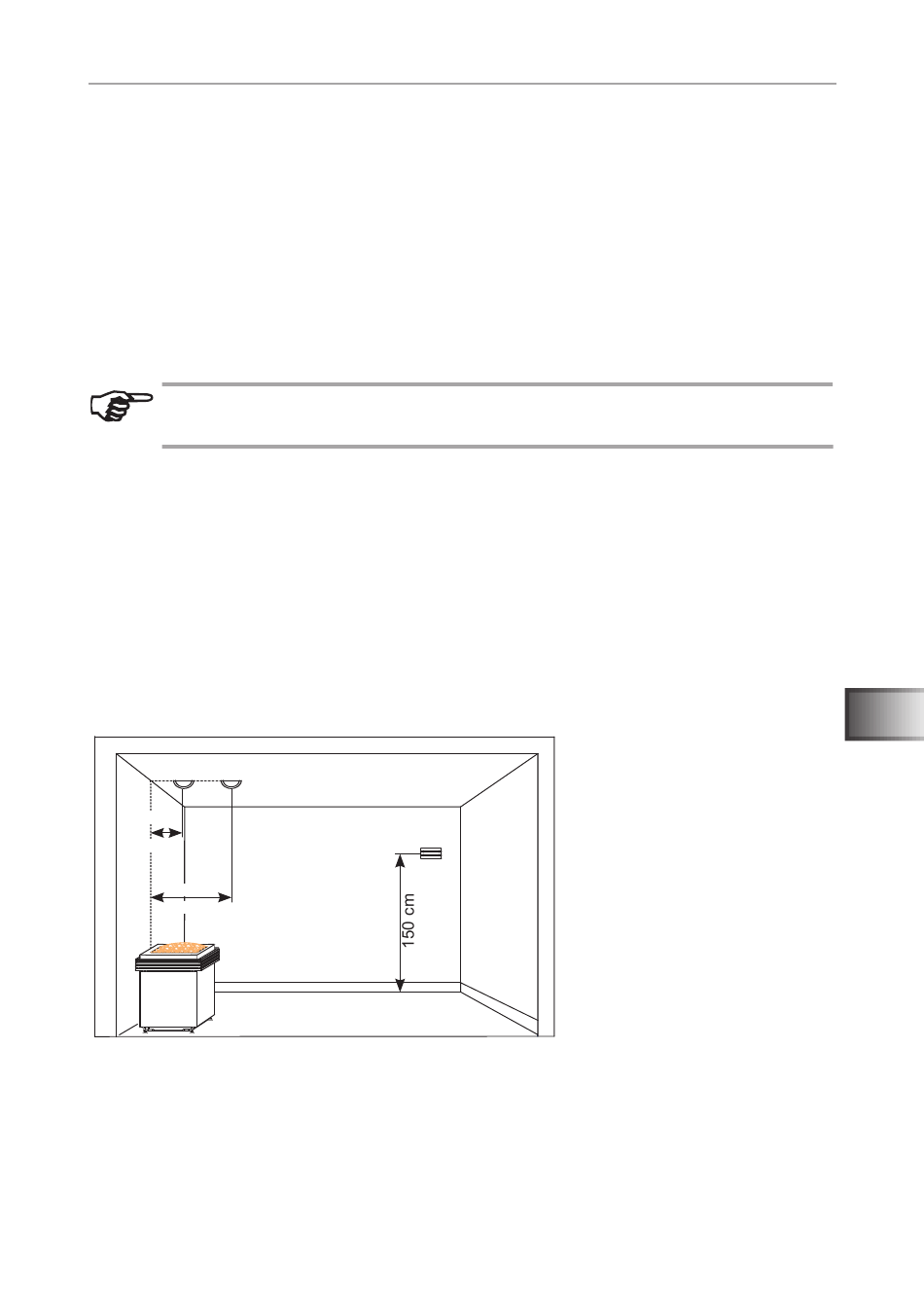

Fig. 3 : Montage de la sonde
