Montagehandleiding uitsluitend voor vakpersoneel

4.4. Montage van de uitbreidingsplatine (optioneel)

1. Verbind de uitbreidingsplatine met de basisplatine door de voorgemonteerde
leidingen (L-N-PE) en de bandkabel op de klemmen aan te sluiten.
2. Bevestig de uitbreidingsplatine met de meegeleverde schroeven.

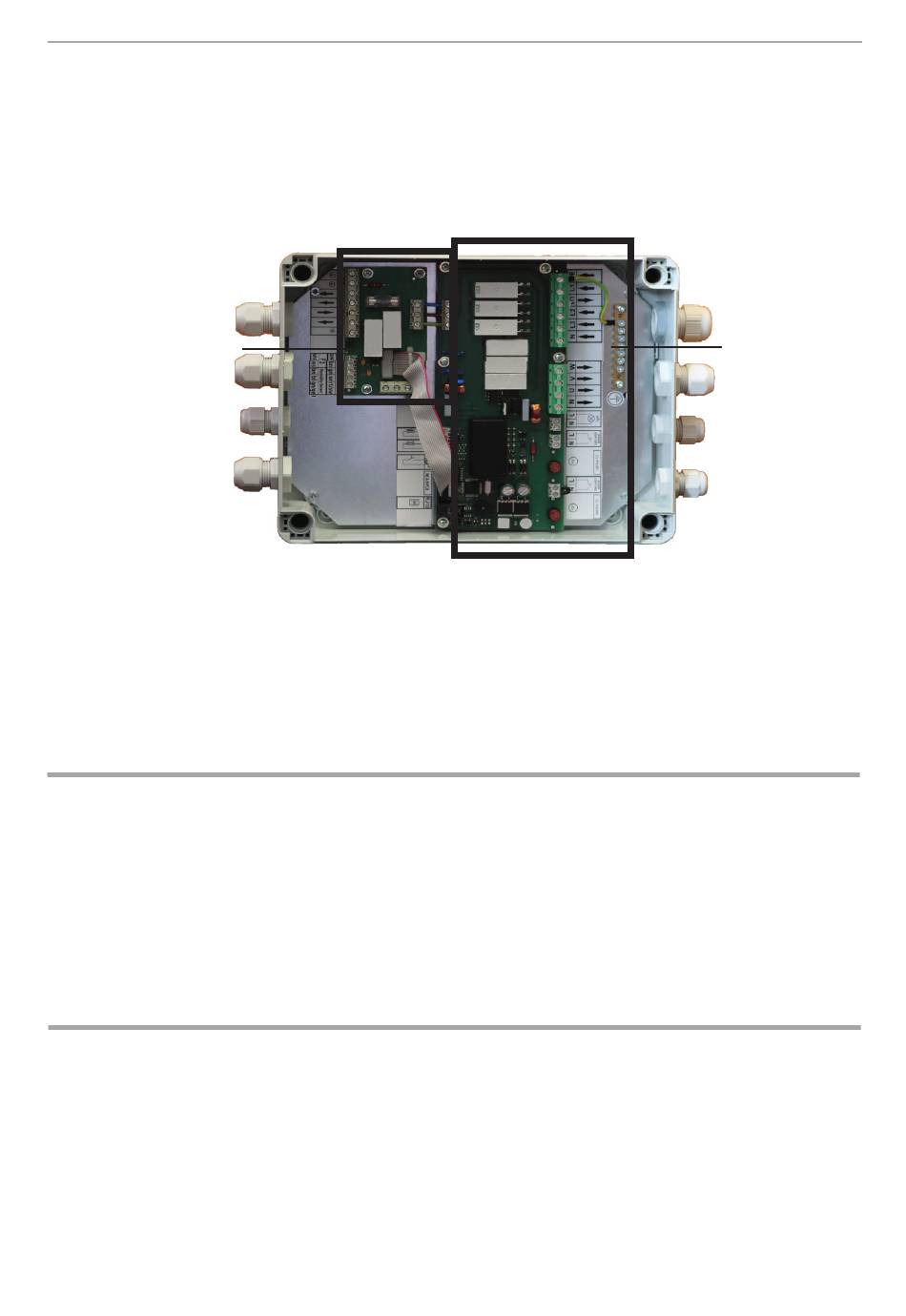

Uitbreidingsplatine
WC4-H-PCB
(optioneel)
Afb. 2: Wave.com4 11 kW voedingseenheid

4.5. Bedieningspaneel monteren

Het bedieningspaneel
afstand tot de voedingseenheid
geleiding voor de datakabel.
LET OP!
Schade aan het apparaat
● Het bedieningspaneel
● De montage mag uitsluitend met een schroevendraaier worden uitgevoerd.
Bij gebruik van een schroefmachine kan de behuizing onherstelbaar bescha-
digd raken!
● Bij montage in de saunacabine moet een minimumafstand van 30 cm tot het
cabineplafond worden aangehouden.
1. Met bijvoorbeeld een boorkrans Ø 70 x 35 mm de uitsparing voor het be-
dieningspaneel boren.
2. Verbind de 4-polige stekker met de RJ10-bus van het bedieningspaneel.
3. Behuizing met de 4 meegeleverde houtschroeven door de boring aan de
cabinewand schroeven.
wordt aan de cabinewand op maximaal 10 meter
2
gemonteerd. Houd rekening met de kabel-
1
van de saunabesturing is plensdicht (IP-code IPX4).
2
Pag. 14/38
Basismodule
WC4-B-11
