Montageanweisung – nur für Fachpersonal

7. Anschlussplan

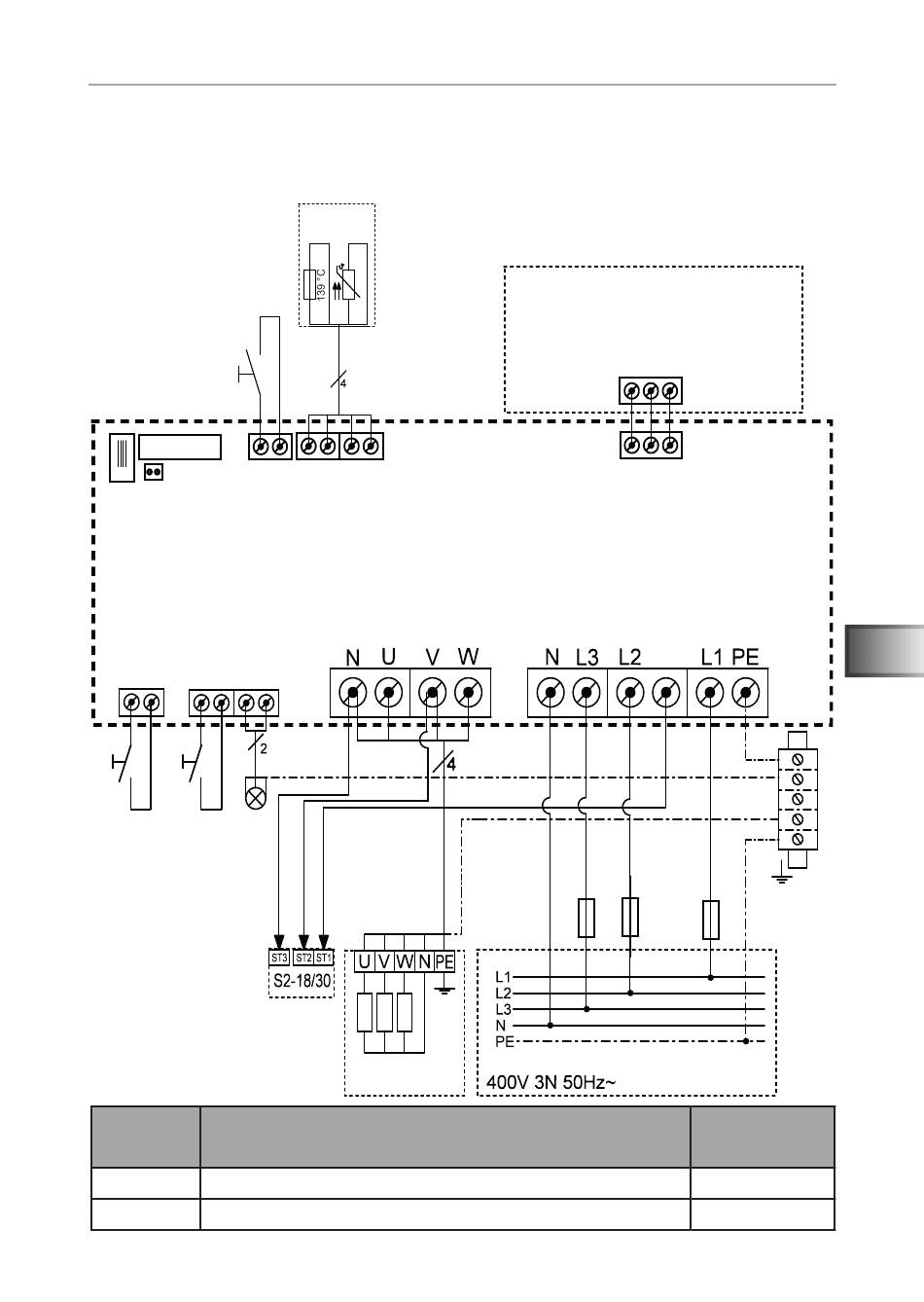

7.1. Anschlussplan Basismodul

4
1 2
WC4-H-PCB
Remote
start
RJ10 Jumper
FTS2
3
L
N s Lis N Li
N
M
E C B
Abb. 5:
Anschlussplan
Basismodul
Versorgungsleitung
Ofen
[kW]
Ofenzuleitung (temperaturbeständig bis 150 °C)
0 - 6,9 5 x 1,5 mm²
< 6,9 - 11 5 x 2,5 mm²
5
STB F1
R-R W-W
A
9
6
WC4-H-PCB (optional)
ge/gn - bl - br
St1
S. 23/38
DE
7
8
Sicherung [A]
3 x 10
3 x 16
