MONTAGE DU BOÎTIER DE COMMANDE La commande CB22 est conçue pour le montage dans une boîtier spécial sous le capot de l’entraînement du portail coulissant et peut être commandée comme accessoire, si elle n’est pas déjà fournie.
CONFIGURATION TYPIQUE D’UNE INSTALLATION 1. Entraînement avec commande L’entraînement se trouve sur la plaque de montage à hauteur réglable 2. Commande (si montée à l’extérieur) Si la commande est montée à l’extérieur (boîtier de montage externe nécessaire), les câbles et alimentations doivent être posés comme il convient.
Page 16

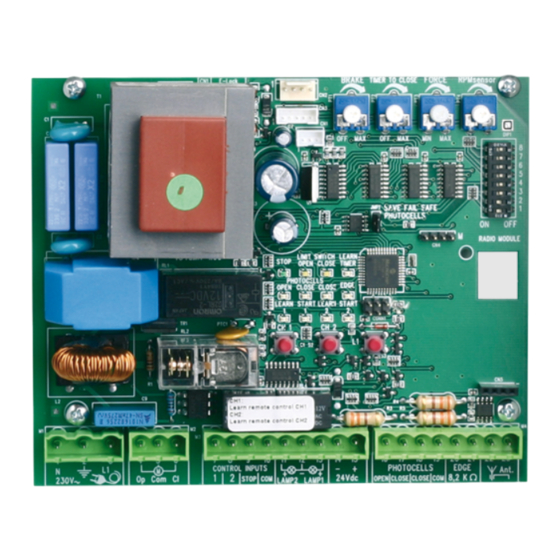

CONFIGURATION DE LA COMMANDE DESCRIPTION DES DEL POINT DESCRIPTION FONCTION Les DIODES ROUGES doivent être éteintes. Toute diode rouge allumée en permence indique une erreur devant être corrigée (sauf M1, borne :1,2,3 alimentation pour les photocellules Failsafe non installées: voir description M2, borne :4,5,6 entraînement “barrière photoélectrique”)
Page 17
PROGRAMMES La commande possède 5 modes de service (programmes). On règle le programme souhaité au moyen du commutateur DIP “ON” (MARCHE) ou “OFF” (ARRÊT). Marche Arrêt DIP 1 Marche Attribué à différents modes de service de Arrêt l’entraînement. (voir tableau à part) DIP 2 Marche Arrêt...
Page 18
Tableau séparé pour le réglage des modes de service Impulsion/Canal 2 Impulsion/Canal 1 DIP2 DIP1 DIP3 Standard 1. impulsion ouvre, la 1. impulsion ouvre le portail sur MARCHE MARCHE suivante arrête, la suivante une course de 10 secondes. ARRÊT ferme, la suivante arrête L’impulsion suivante ferme le portail, l’impulsion suivante réouvre Une impulsion pendant la...
Page 19
ACCESSOIRES BARRIERES PHOTOELECTRIQUES (OPTION) Les barrières photoélectriques servent à sécuriser le portail et doivent open/öffnen/ouvrir/open être utilisées. Leur emplacement de montage dépend de la construction du portail. Selon EN12453, une paire de barrières photoélectriques doit être installée à une hauteur de 200mm; une deuxième paire dans la même position à...
Page 20
BOUTON-POUSSOIR / INTERRUPTEUR A CLE (OPTION) La commande / l’entraînement peut être activé au moyen de différentes entrées. Ceci peut être fait par un émetteurl ou un interrupteur à clé (bornes 7+10). Emetteur = voir le point apprentissage de l’émetteur Entrée 1 = Input St.
Page 21
CAPTEUR RPM (OPTION) 041ACOM17001 Un capteur de régime (capteur RPM) peut être installé en option. Le capteur est fixé sur le moteur au moyen de deux vis. Le capteur permet d’inverser automatiquement le portail en cas de détection d’obstacle et sa sensibilité doit toujours être réglée au maximum. Le capteur n’est actif que pendant la course rapide de l’entraînement et est arrêté...
PROGRAMMATION DE LA TX4UNI Connecter le module radio à la broche s’il n’est pas encore incrusté. Le récepteur a 2 canaux CH1 et CH2. Les 2 canaux correspondent aux leds de signalisation respectives CH1 et CH2. CH1ouvre le portail complètement après avoir appuyé sur un bouton programmé de la télécommande.
Page 23
PREMIERE MISE EN SERVICE/REGLAGES DE BASE Suivez et effectuez exactement les points consécutifs. En cas de doute, recommencez depuis le début. Prenez tout le temps nécessaire pour procéder à ces réglages. 1. Avez-vous tout bien raccorder pour l’utilisation? Moteur(s), barrière photoélectrique (!), clignotant, bouton ou interrupteur, etc.? 2.
Page 24
Questions fréquemment posées En cas d'installation correcte et d'utilisation à titre privé, un ouvre- Quelle est la longévité prévisible d'un ouvre-portail ? portail peut fonctionner parfaitement pendant plus de 10 ans. Le portail et l'entraînement doivent faire l'objet de contrôles réguliers et d'une maintenance selon le planning indiqué.
Le portail doit suivre une pente Non recommandé ! Modifier le portail ! Le portail risque de se déplacer de manière incontrôlée (dangereuse) lorsque l'entraînement est déverrouillé. Dans le sens de la pente, il faut une force plus importante ; dans le sens opposé, l'entraînement a alors trop de force.
