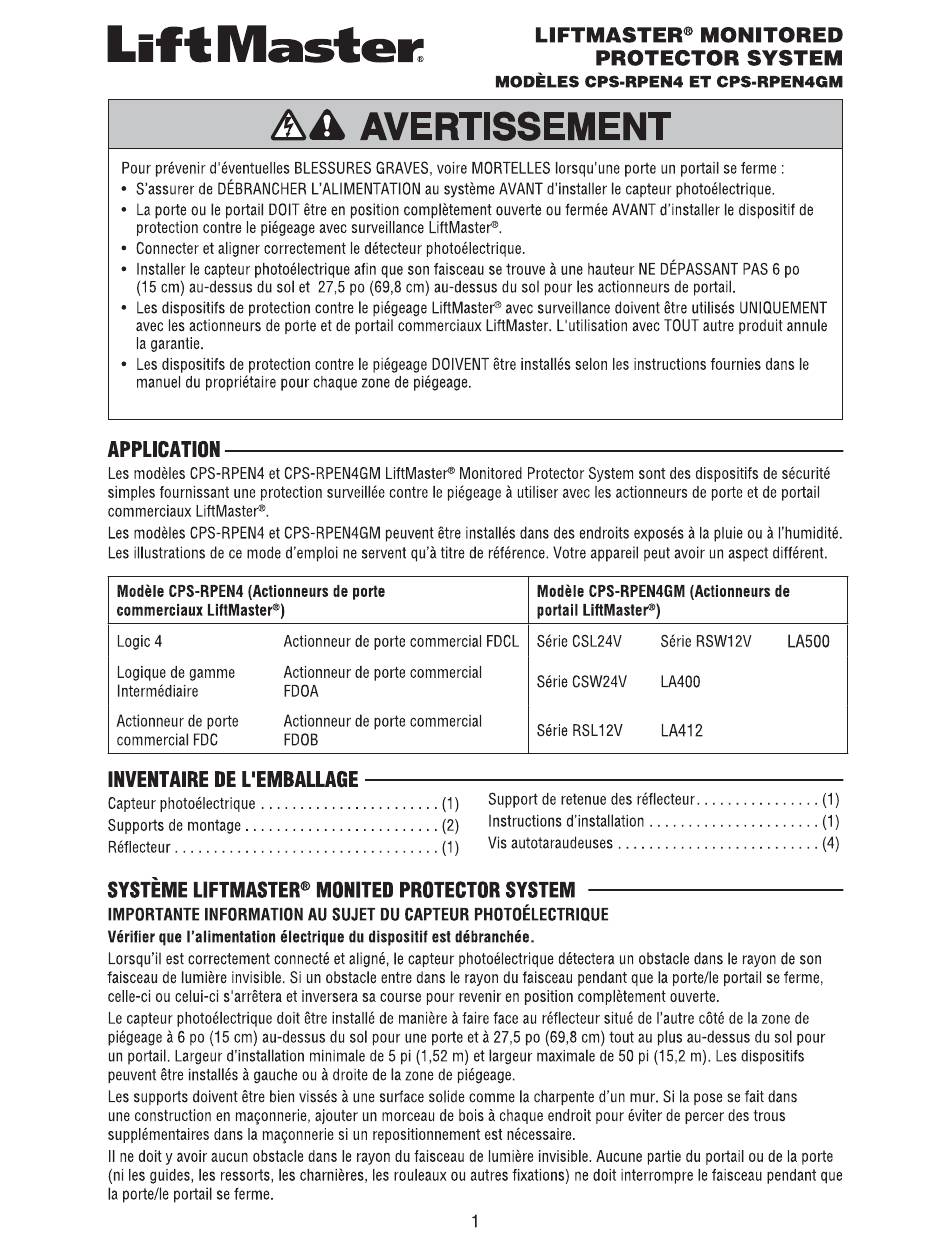

LiftMaster CPS-RPEN4 Mode D'emploi

AA
Pour prévenir d éventuellesBLESSURES GRAVES,voire MORTELLESlorsqu'une porte un portail se ferme :
• S'assurer d eDÉBRANCHER
• La porte ou Ie portail DOITétre en position completement ouverte ou fermée AVANTd'installer le dispositif de
protection contre le piégeageavec surveillance LiftMaster@
• Connecteret aligner correctement Ie détecteur photoélectrique.
• Installer l ecapteur photoélectrique afinquesonfaisceau setrouve unehauteur N EDÉPASSANT PAS 6 po
(15 cm) au-dessus du sol et 27,5 po (69,8 cm) au-dessus du sol pour les actionneurs de portail.
• Lesdispositifs de protection contre le piégeageLiftMaster@avec surveillance doivent étre utilisés UNIQUEMENT
avec les actionneurs de porte et de portail commerciaux LiftMaster. Llutilisation avec TOUT autre produit annule
la garantie.
• Lesdispositifs de protection contre le piégeageDOIVENTétre installés selon Ies instructions fournies dans le
manuel du propriétaire pour chaque zone de piégeage.
APPLICATION
Les modéles CPS-RPEN4et CPS-RPEN4GMLiftMaster@Monitored Protector System sont des dispositifs de sécurité
simples fournissant une protection surveillée contre le piégeage utiliser avec les actionneurs de porte et de portail
commerciaux LiftMaster@
Les modéles CPS-RPEN4et CPS-RPEN4GMpeuvent étre installés dans des endroits exposés la pluie ou
Les illustrations de ce mode d'emploi ne servent qu'ä titre de référence.Votre appareil peut avoir un aspect différent.
CPS-RPEN4(Actionneurs de porte
commerciaux LiftMaster@)
Logic 4 Actionneur de porte commercial FDCL
Logique de gamme Actionneur de porte commercial
Intermédiaire FDOA
Actionneur de porte Actionneur de porte commercial
commercial FDC FDOB
INVENTAIRE DE L'EMBALLAGE
Capteur photoélectrique .
Supports de montage .
Réflecteur
SYSTÉME LIFTMASTER@ M ONITED PROTECTOR SYSTEM
IMPORTANTE I NFORMATION A USUJET DUCAPTEUR PHOTOÉLECTRIQUE
Vérifier que I'alimentation électrique du dispositif est débranchée.
Lorsqu'il est correctement connecté et aligné, le capteur photoélectrique détectera un obstacle dans le rayon de son
faisceau de lumiére invisible. Si un obstacle entre dans le rayon du faisceau pendantque la porte/le portail se ferme,
celle-ci ou celui-ci s'arrétera et inversera sa course pour revenir en position completement ouverte
Le capteur photoélectrique doit étre installé de maniéreå faire face au réflecteur situé de l'autre cöté de la zone de
piégeageå 6 po (15 cm) au-dessus du sol pour une porte et å 27,5 po (69,8 cm) tout au plus au-dessus du sol pour
un portail. Largeur d'installation minimale de 5 pi (1,52 m) et largeur maximalede 50 pi (15,2 m). Les dispositifs
peuvent étre installés å gauche ou ä droite de la zone de piégeage.
Les supports doivent étre bien vissés ä une surface solide comme Ia charpente d'un mur. Si Ia pose se fait dans
une construction en maqonnerie,ajouter un morceau de bois ä chaque endroit pour éviter de percer des trous
supplémentaires dans la maqonnerie si un repositionnement est nécessaire.
II ne doit y avoir aucun obstacle dans le rayon du faisceau de lumiére invisible. Aucune partie du portail ou de la porte
(ni les guides, les ressorts, les charniéres, les rouleaux ou autres fixations) ne doit interrompre le faisceau pendant que
la porte/le portail se ferme.
AVERTISSEMENT
L'ALIMENTATION ausystéme AVANT d'installer I ecapteur p hotoélectrique.
Support de retenue des réflecteur.
Instructions
(1) Visautotaraudeuses
1
LIFTMASTER@
PROTECTOR
MODELES CPS.RPEN4
CPS-RPEN4GM (Actionneurs de
portail LiftMaster@)
Série CSL24V Série RSW12V
Série cswmv LA400
LA412
Série RSL12V
d'installation
.
MONITORED
SYSTEM
ET CPS.RPEN4GM
l'humidité.
LA500
