CONNEXIONS DE CÄBLAGE
Vérifier que "alimentation électrique du dispositif est débranchée. Ne pas acheminer le cäblage de commande
dans la mime conduite que le cäblage d'alimentation CA.
Le cäble métallique est prévu pour aider ä l'installation d'une botte de connexion au mur ou il peut étre acheminé par
le poste de commande monté ä cöté de la porte permettant aux fils d'étre acheminés dans la mime conduite que les
dispositifs de commande. Le capteur photoélectrique peut aussi recevoir une conduite filetée de 1/2 po

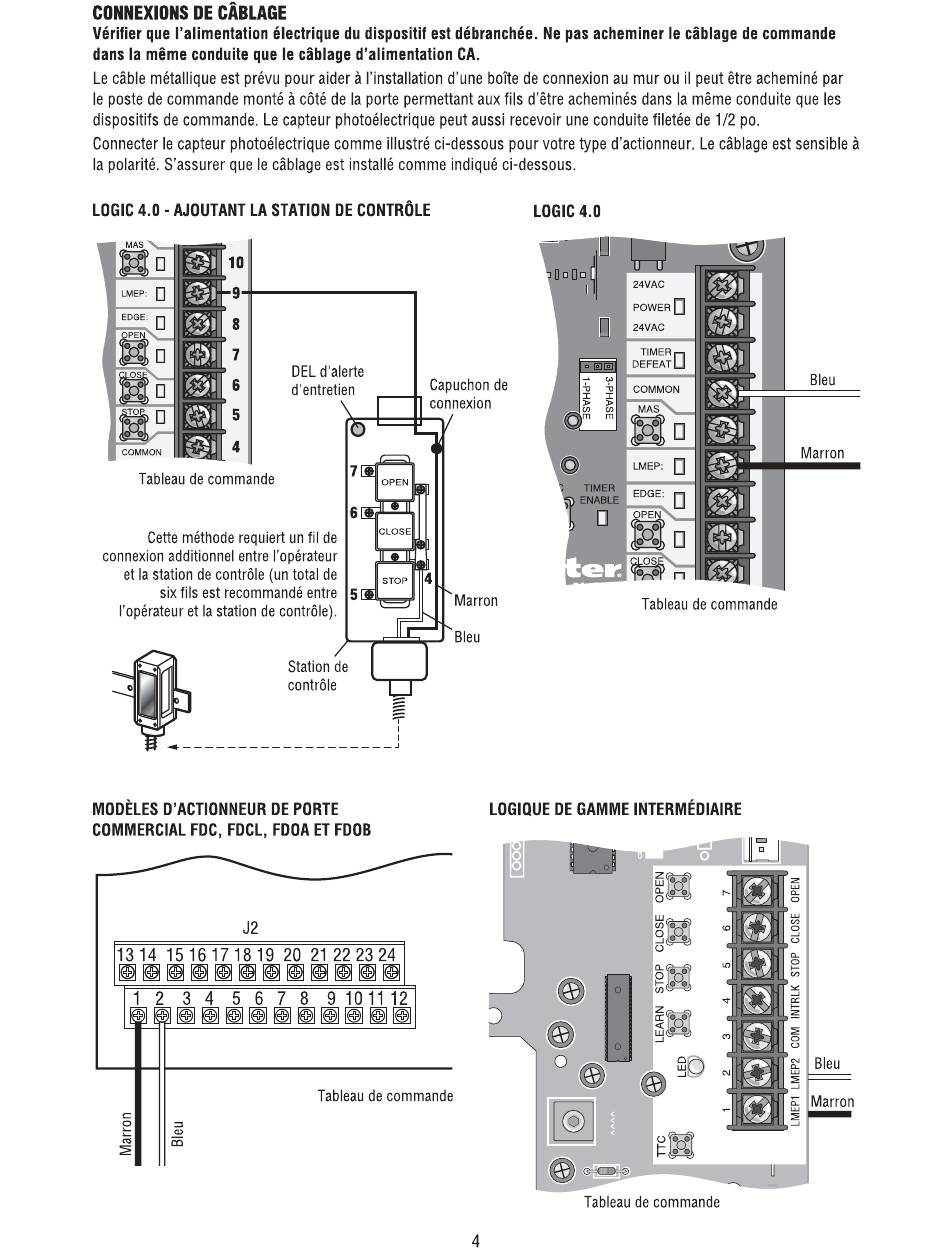

Connecter Ie capteur photoélectrique comme illustré ci-dessous pour votre type d'actionneur. Le cäblageest sensible
Ia polarité. S'assurer que Ie cäblageest installé comme indiqué ci-dessous.
LOGIC4.0 - AJOUTANTLA STATIONDECONTROLE
MAS
10
9
LMEP:
EDGE:
8
7
6
5
TO
4
COMMON
Tableau de commande
Cette méthode requiert un fil de
connexion additionnel entre l'opérateur
et lastation decontröle (untotal de
six fils est recommandé entre 5
l'opérateuret la stationde contröle)
o
MODÉLESD'ACTIONNEUR DE PORTE
COMMERCIAL FDC, FDCL, FDOA ET FDOB
1314
15 16171819
12345678
DEL dlalerte
Capuchonde
d entretien
connexion
7
OPEN
6
CLOSE
4
STOP
Marron
Bleu
Station de
contröle
20 21 2223
24
9101112
Tableau de commande
LOGIC 4.0
24VAC
POWER
24VAC
TIMER
DEFEAT
COMMON
MAS
O
LMEP:
TIMER
EDGE:
ENABLE
os
Tableau de commande
LOGIQUEDE GAMMEINTERMÉDIAIRE
o
O
Tableau de commande
4
Bleu
O
Marron
o
o
o
z
o
Bleu
Marron
