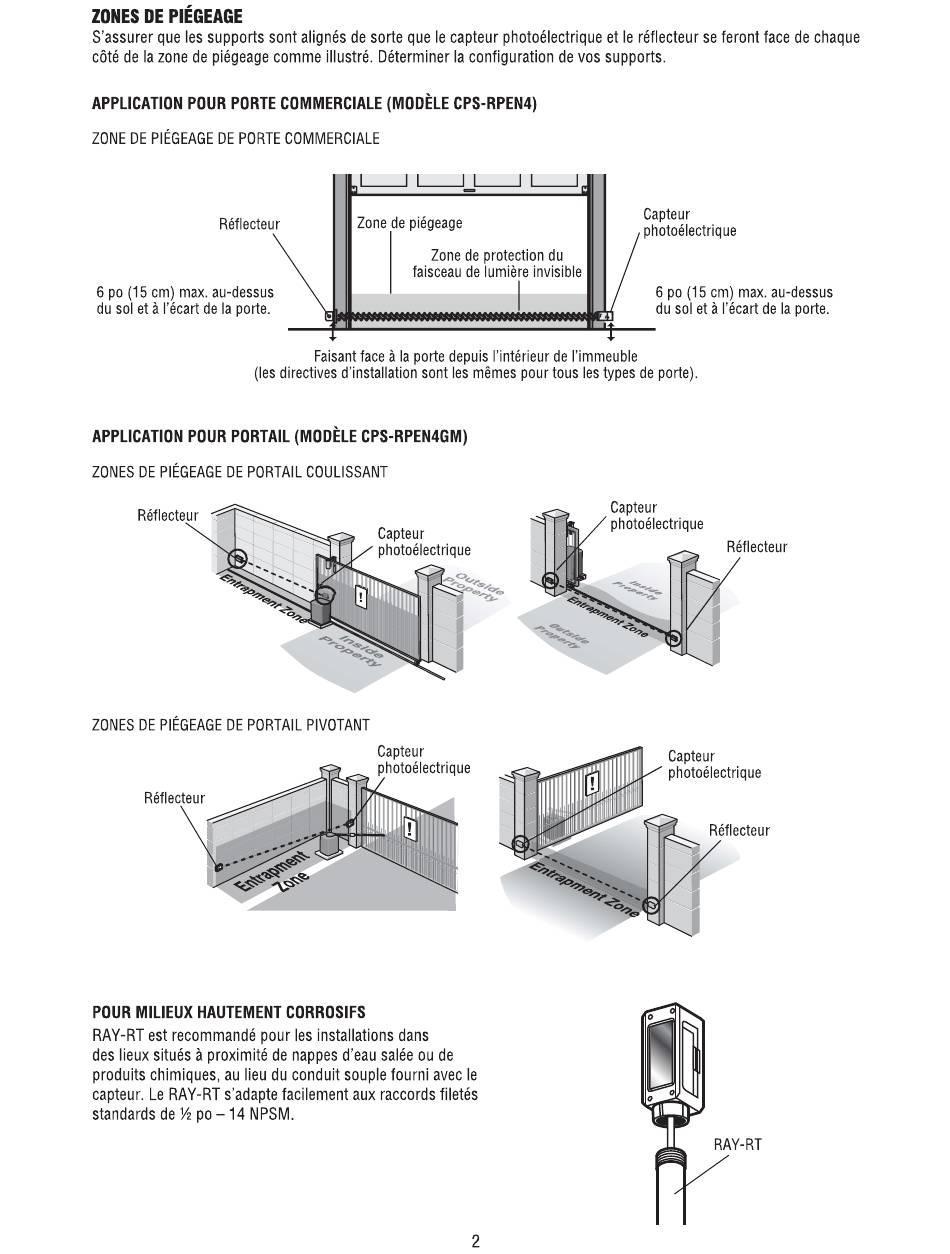

ZONES DEPIÉGEAGE
S'assurer que les supports sont alignés de sorte que le capteur photoélectrique et le réflecteur se feront face de chaque
cöté de la zone de piégeagecomme illustré. Déterminer la configuration de vos supports.
APPLICATIO N POUR PORTE C OMMERCIALE
ZONEDE PIÉGEAGE DE PORTECOMMERCIALE
Réflecteur
6 po (15 cm) max. au-dessus
du sol etä l'écart de la porte.
(lesdirectivesd'installationsont les mémespourtous lestypesde porte)
N APPLICATIO POUR PORTAL ( MODÉLE CPS-RPEN4GM)
ZONESDEPIÉGEAGE DE PORTAL COULISSANT
Réflecteur
.1
ZONESDEPIÉGEAGE DE PORTAL PIVOTANT
Réflecteur
POUR MILIEUX HAUTEMENT CORROSIFS
RAY-RTest recommandé pour les installations dans
des lieux situés proximité de nappesd'eau saléeou de
produits chimiques, au lieu du conduit souple fourni avec le
capteur. Le RAY-RTs'adapte facilement aux raccords filetés
standards de po - 14 NPSM
(MODÉLE CPS-RPEN4)
Zone de piégeage
Zone de protection du
faisceau de lumiére invisible
Faisantface ä la porte depuis l'intérieur de l'immeuble
Capteur
photoélectrique
Capteur
photoélectrique
2
Capteur
photoélectrique
6 po (15 cm) max. au-dessus
du sol et ä l'écart de la porte.
Capteur
photoélectrique
Réflecteur
Capteur
photoélectrique
Réflecteur
0
RAY-RT
