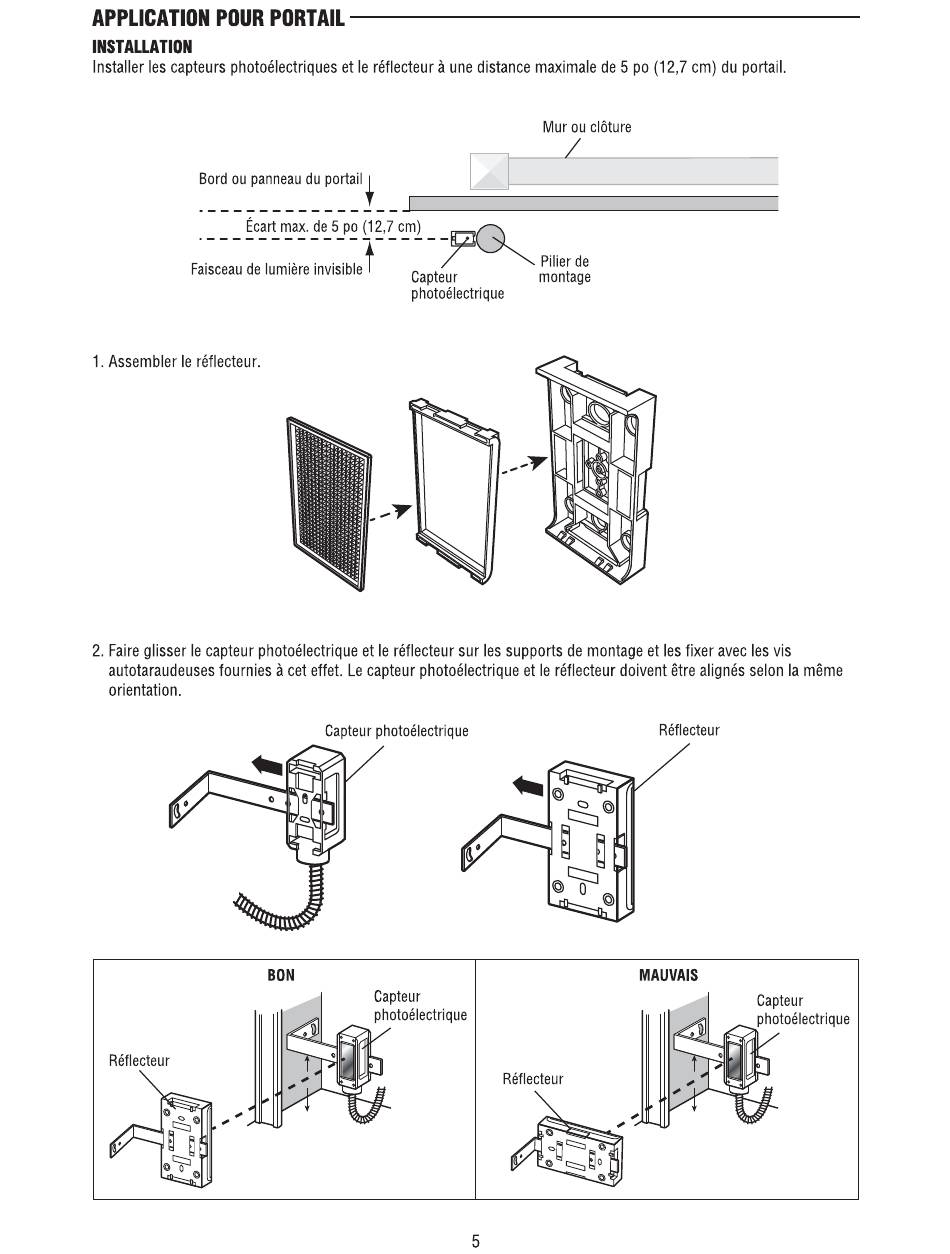

APPLICATION POUR PORTAL
INSTALLATION
InstallerIescapteursphotoélectriques et Ie réflecteurå unedistancemaximalede5 po (12,7 cm) du portail.
Bord ou panneaudu portail
Écart m ax. d e5 po(12,7 cm)
Faisceau de lumiére invisible
1. Assembler le réflecteur.
2. Faire glisser le capteur photoélectrique et le réflecteur sur les supports de montage et lesfixer avec les vis
autotaraudeusesfournies ä cet effet Le capteur photoélectrique et le réflecteur doivent étre alignés selon la mime
orientation
o
Capteur
photoélectrique
Capteur photoélectrique
5
Mur ou clöture
Pilier de
montage
Réflecteur
