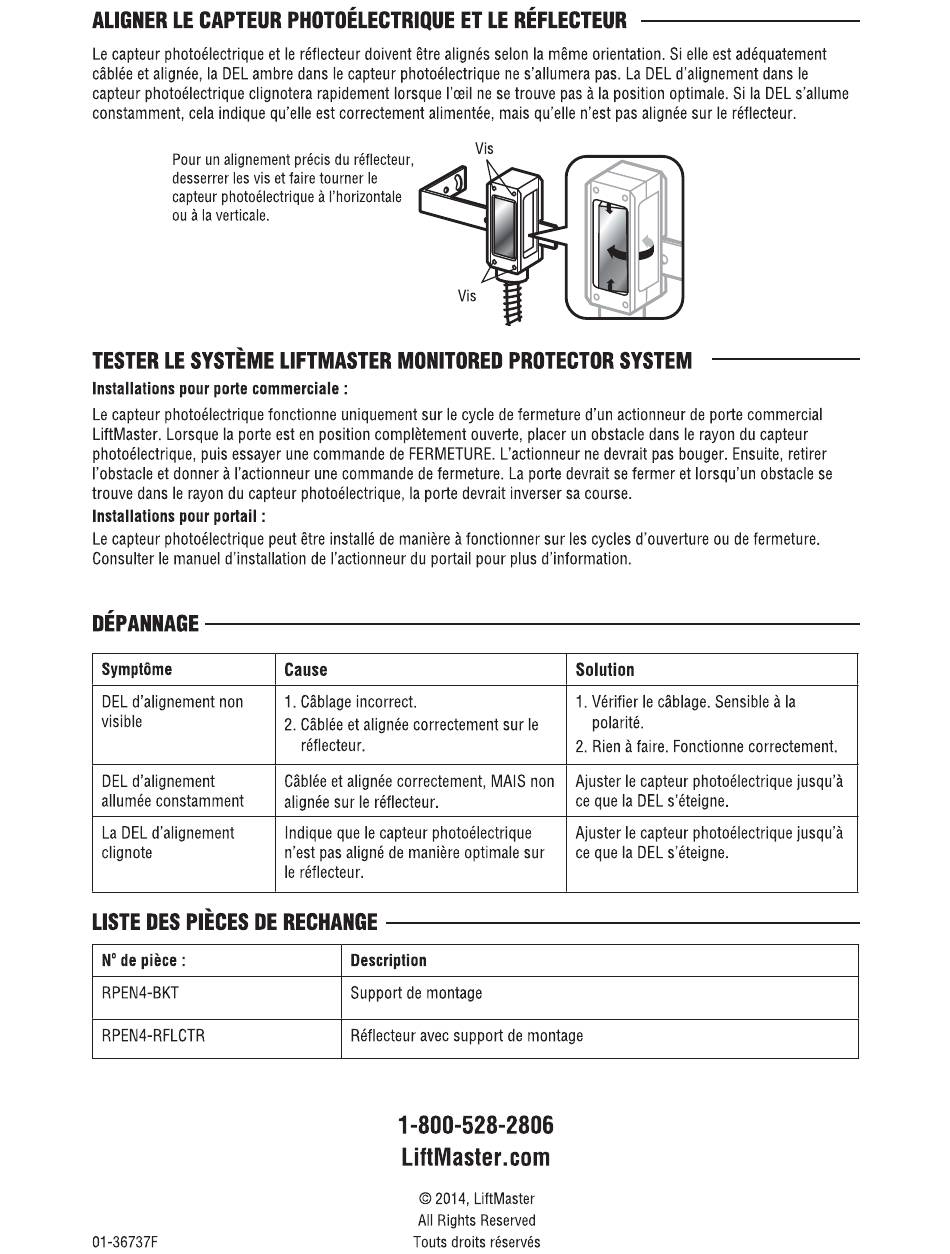

ALIGNER L ECAPTEUR P HOTOÉLECTRIQUE
Le capteur photoélectrique et le réflecteur doivent étre alignés selon la mime orientation. Si elle est adéquatement
cäbléeet alignée, la DELambre dans le capteur photoélectrique ne s'allumera pas. La DEL d'alignement dans le
capteur photoélectrique clignotera rapidement lorsque l'ceil ne se trouve pas ä la position optimale. Si la DELs'allume
constamment, cela indique qu'elle est correctement alimentée, mais qu'elle n'est pas alignée sur Ie réflecteur.
Pour un alignement précis du réflecteur,
desserrer les vis et faire tourner
capteur photoélectrique l'horizontale
ou la verticale
TESTER LESYSTÉME LIFTMASTER MONITORED P ROTECTOR SYSTEM
Installations pour porte commerciale :
Le capteur photoélectrique fonctionne uniquement sur le cycle de fermeture d'un actionneur de porte commercial
LiftMaster. Lorsque la porte est en position completement ouverte, placer un obstacle dans le rayon du capteur
photoélectrique, puis essayer une commande de FERMETURE. L 'actionneur ne devrait pas bouger. Ensuite, retirer
l'obstacle et donner å l'actionneur une commande de fermeture. La porte devrait se fermer et lorsqu'un obstacle se
trouve dans le rayon du capteur photoélectrique, la porte devrait inverser sa course.
Installations pour portail :
Le capteur photoélectrique peut étre installé de maniéreä fonctionner sur Ies cycles d'ouverture ou de fermeture.
Consulter Ie manuel d'installation de I'actionneur du portail pour plus d'information.
DÉPANNAGE
Symptöme
DELd'alignement non
visible
DELd'alignement
allumée constamment
La DEL d'alignement
clignote
LISTE DES DE RECHANGE
NO de piece :
RPEN4-BKT
RpEN4-RFLCTR
01 -36737F
ETLERÉFLECTEUR
le
O
Vis
Cause
1. Cäblageincorrect.
2. Cäbléeet alignée correctement sur le
réflecteur.
Cäbléeet alignée correctement, MAIS non
alignée sur le réflecteur.
Indique que le capteur photoélectrique
n'est pasaligné de maniére optimale sur
le réflecteur.
Description
Support de montage
Réflecteur avec support de montage
1-800-528-2806
LiftMaster.com
0 2014, LiftMaster
All Rights Reserved
Touts droits réservés
Vis
o
o
Solution
1. Vérifier le cäblage.Sensible la
polarité.
2. Rien faire. Fonctionne
Ajuster le capteur photoélectriquejusqu'ä
ce que la DEL s'éteigne.
Ajuster le capteur photoélectriquejusqu'ä
ce que la DEL s'éteigne.
correctement.
