7.5 SUSTITUCIÓN DE LA CORREA DEL PERFILADOR
ATENCIÓN
Quitar presión a la instalación desconectando la válvula
de seguridad y bloquearla con candado y poner el inte-
rruptor general en posición 0 (cero) y cerrarlo con can-
dado.
RECOMENDACIONES:
• Verificar la tensión de la correa después de las primeras 10
horas de funcionamiento de la máquina.
• Una vez al mes revisar el estado de la correa.
• No excederse en el tensado de la correa para no sobrecargar
los rodamientos.
Una tensión excesiva de la correa, provoca también un estira-
miento y una rápida destrucción de las misma.
Para la sustitución de la correa proceder como sigue:

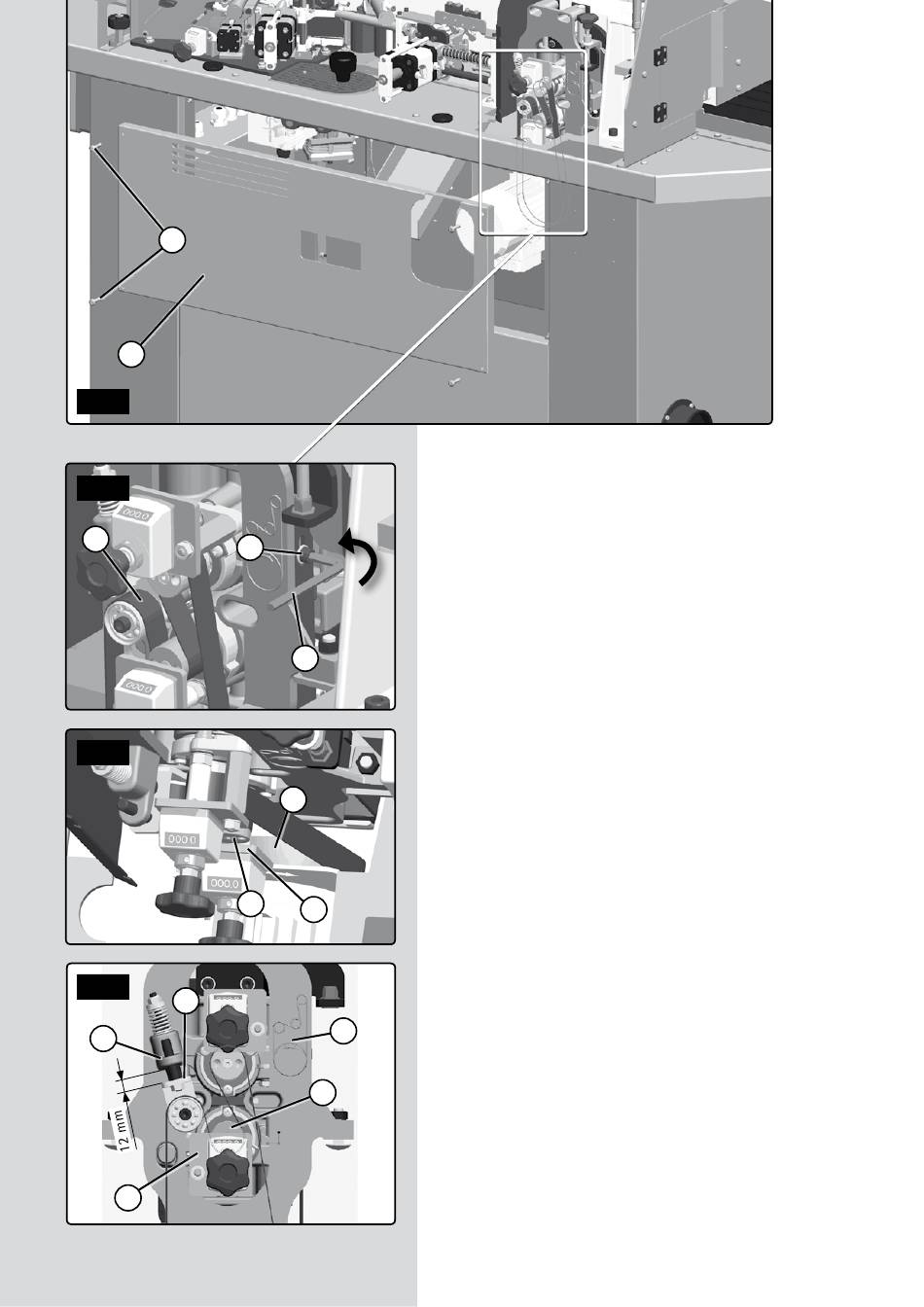

• Extraer la tapa trasera A (Fig. 62), quitando los tornillos B.
Aflojar el tornillo C (Fig. 63) con ayuda de la llave D, para que
la correa E (Fig. 63) quede sin tensión.
Para extraer la correa, deberá sacarla de la polea inferior F
(Fig. 64) y extraerla de la máquina por el espacio que queda
entre la polea G (Fig. 64) y el soporte del contador inferior H
(Fig.64).
ATENCIÓN
No desmontar en ningún caso los contadores.
Para reemplazar la correa siga el esquema I (Fig. 65) grabado
en el soporte del perfilador.
Para saber si la tensión de la correa es la correcta, comprobar
que la medida entre el tensor J (Fig. 65) y el soporte K (Fig.
65) sea de 12 mm.
Comprobada esta medida, fijar de nuevo el tornillo C (Fig.
63).
