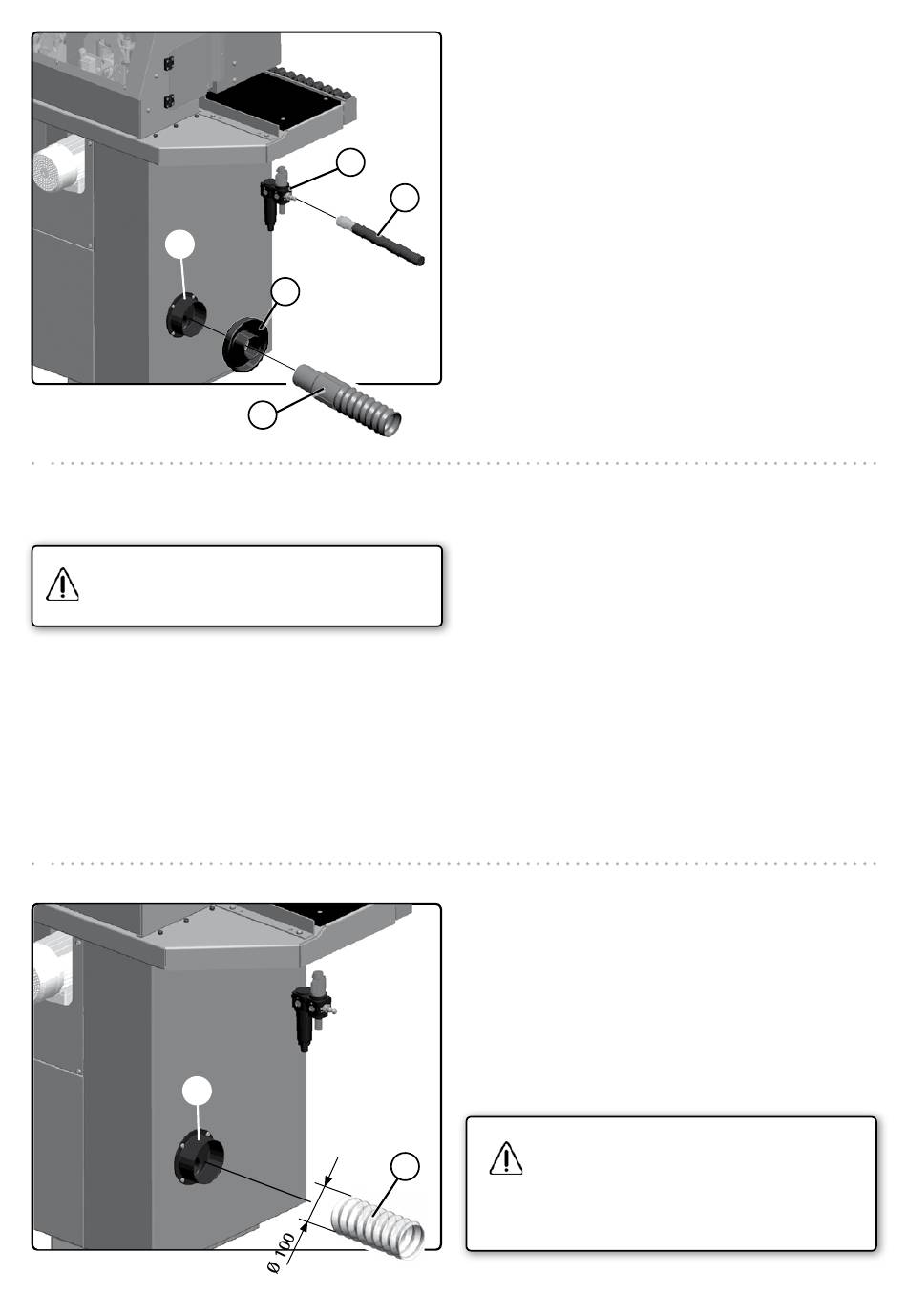

(Figura 20.1)
4.7 TOMA GENERAL DE ASPIRACIÓN
La máquina siempre ha de trabajar con la
aspiración conectada.
Una buena aspiración elimina cualquier cuerpo extra-
ño, el riesgo de respirar polvo y es imprescindible para el
buen funcionamiento de la máquina.
Las partículas y el polvo, dañan los elementos neumáti-
cos, embozan la fresas y ensucian la cola.
D
(Figura 20.2)
B
A
E
C
G
4.6 CONEXIÓN NEUMÁTICA
(Figura 20.1)
Conectar el tubo de alimentación A en la toma de aire
B.
La instalación neumática debe tener una presión de 7 a
8 bar y el aire debe estar filtrado, deshumidificado y no
debe ser lubricado, pues la lubrificación del aire daña la
instalación neumática.
El tubo de alimentación A, tiene que ser como mínimo de
diámetro interior 8 mm para garantizar una presión de
trabajo de 6 bar.
La máquina va equipada con un dispositivo de seguridad
que impide la puesta en marcha de la máquina, si la pre-
sión es inferior a 4 bar.

4.7.1 Aspirador AS382L Virutex

(Figura 20.1)
Aconsejamos para la aplacadora EB140 nuestro aspirador
AS382L, de gran potencia de aspiración, 340 m
pacidad de depósito, preparado además para funcionar
bajo las órdenes de la máquina, trabajando sólo durante
los ciclos de perfilado.
• Para la instalación del aspirador AS382L, conectaremos
el tubo C de recogida de que va provisto, al colector D
mediante el adaptador E (incluido en la máquina) y su
cable de telecomando a la base F (Fig. 19.2) de la misma.
• El aspirador debe conectarse además a una toma de
corriente externa independiente.
4.7.2 Aspiración externa D.100
(Figura 20.2)
Si desea conectar la aspiración de la máquina, a una ins-
talación general de diámetro 100 mm, ésta deberá tener
una potencia de aspiración de 1000 m
Para su instalación, deberá conectar el tubo flexible G de
diámetro 100 mm al colector D.
Sujetar el tubo con abrazaderas (no incluidas).
El aspirador AS382L, o el tubo de conexión
a la aspiración general, deben situarse de
modo que no obstaculicen los movimien-
tos del operario durante el trabajo.
/h y ca-
3
/h.
3
