4.3.2 Déblocage du rouleau applicateur de colle

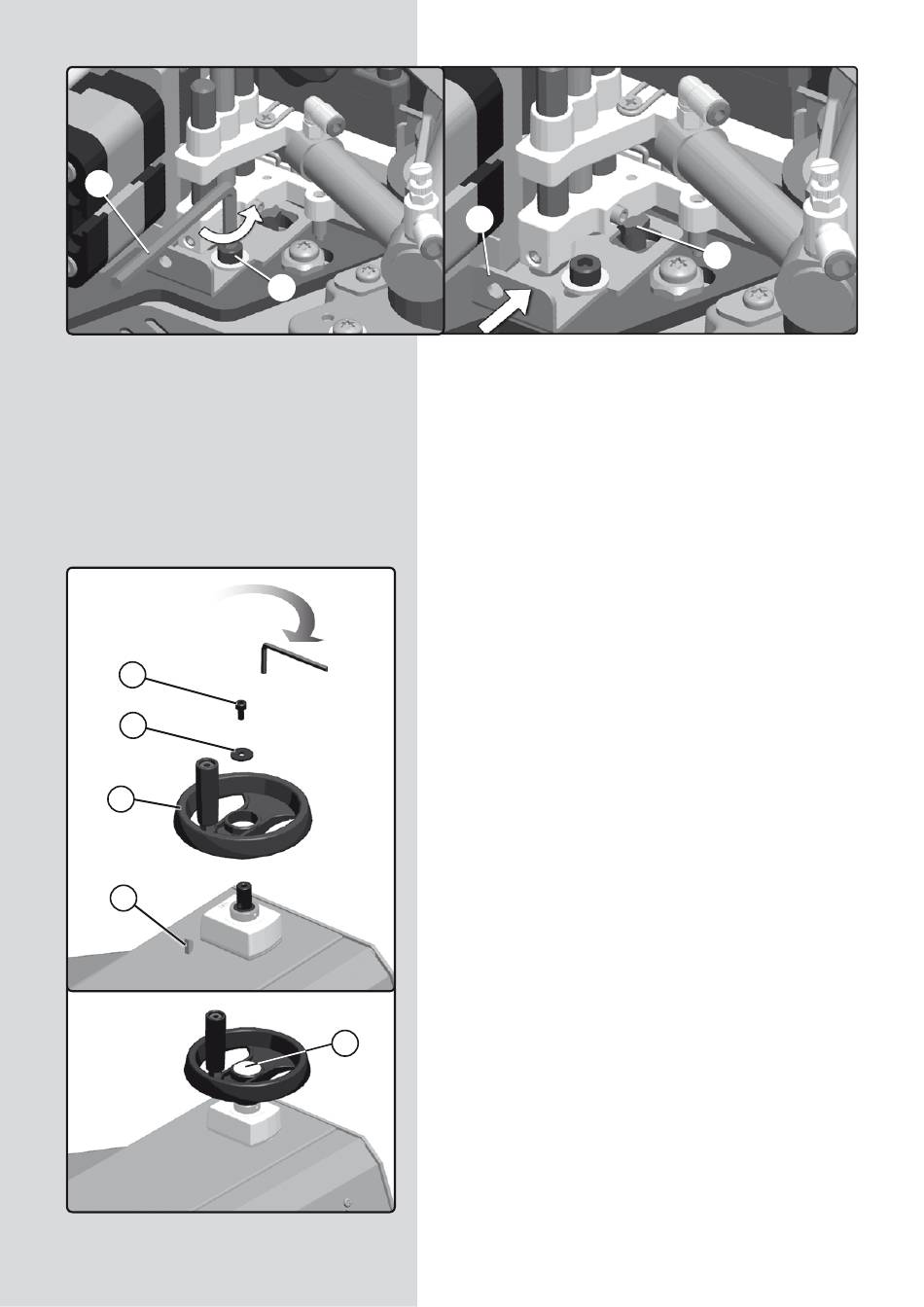

(Figure 13)
Desserrer la vis (A), pousser sur le blocage transport (C) jusqu'à
ce que la butée d'application de colle (D) arrive en fin de par-
cours.
Ce verrouillage est réglé pour le transport, mais cette position
est également utile pour répéter l'arasage d'un panneau au
chant déjà encollé.
4.4 ASSEMBLAGES PRÉALABLES

4.4.1 Montage du volant

(figure 14)
Enlever le couvercle (A) du volant (B) en faisant coïncider la
clavette avec la rainure (C).
Fixer le volant à l'aide de la vis (D) et de la rondelle (E) en
utilisant la clé de service.
Remettre enfin le couvercle (A) dans sa position initiale.
