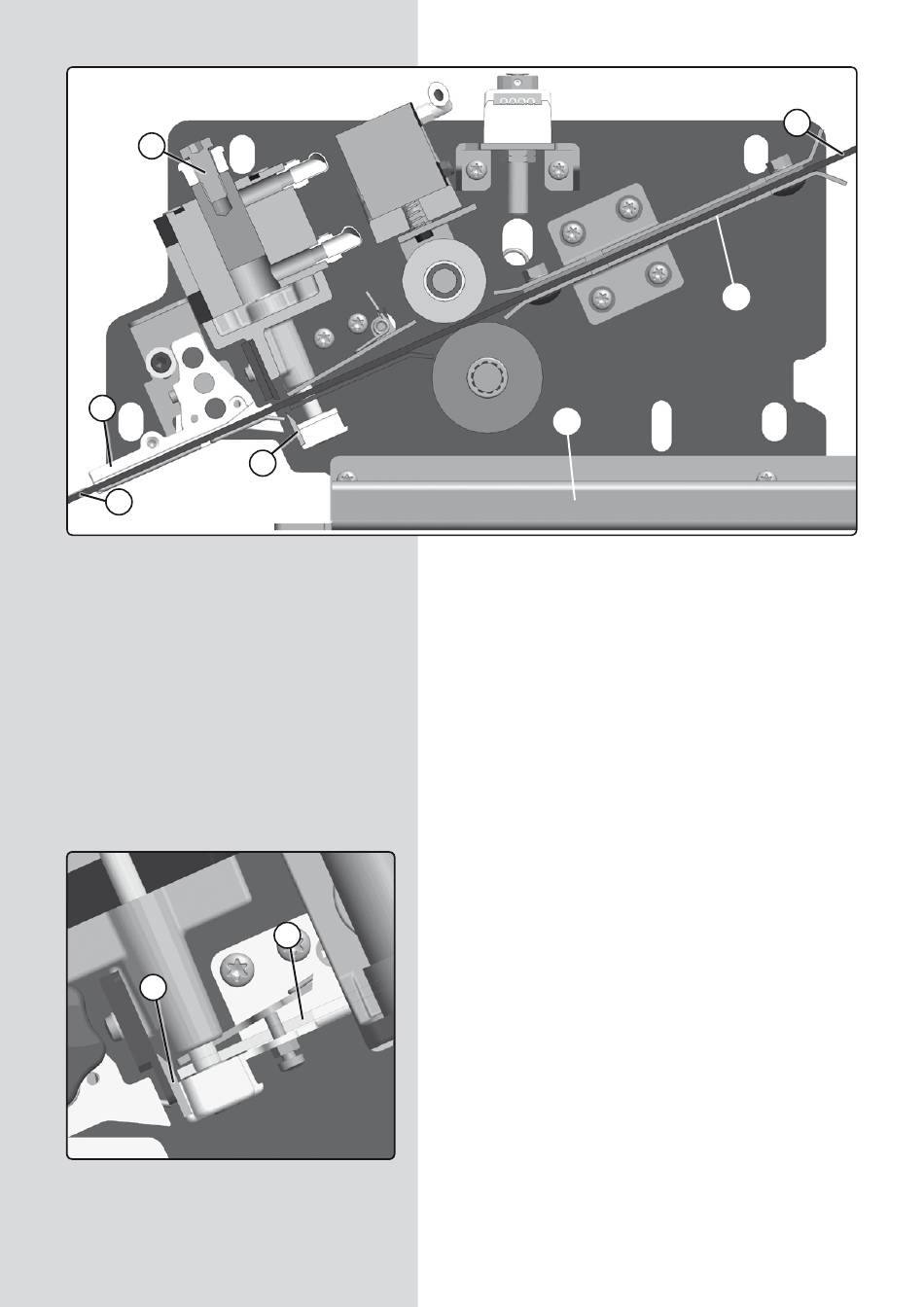

(Figure 23.2)
Réglage de la hauteur du chant sur le guidage du chant
(D) (Figs. 23.1 et 23.2) et le guide (H) (Figs. 23.1 et 23.2):
Introduire le chant entre les guidages (H) (Figs. 23.1 et 23.2),
tirer sur le rouleau de pression avec le levier (I) (Fig. 23.1),
pour permettre le passage du chant et le faire glisser jusqu'à
la sortie ar le guidage (D) (Figs. 23.1 et 23.2).
Régler la hauteur du guidage de bande (D) (Figs. 23.1 et 23.2),
au moyen du bouton (C) (Fig. 23.1), sans qu'il fasse pression
sur le chant.
Régler la hauteur des butées de guidage (A) (Fig. 23.1) du
guidage (H) (Fig. 23.1) et les bloquer en laissant un jeu d'au
moins 0,5 mm entre les butées et le chant.
IMPORTANT
L'ajustage est considéré comme optimal quand le chant glisse
librement sur toute sa course sans aucun obstacle et avec le
minimum jeu dans le sens vertical.
J
Placer le chant pour le placage de la première pièce: Libérer
le chant de la pression du rouleau presseur avec le levier (I)
K
(Fig. 23.1), faire reculer le chant (J) (Figs. 23.1, 23.2, 23.3) de-
rrière le couteau (K) (Figs. 23.2 et 23.3), tirer sur le cylindre (B)
(Fig. 23.1) jusqu'à fermer le couteau (K) (Fig. 23.3), Pousser à
nouveau le chant (J) jusqu'au couteau (K) (Fig. 23.3) et lâcher
le levier (I) (Fig. 23.1).
À partir de là le chant est prête à être plaqué.
(Figure 23.3)
