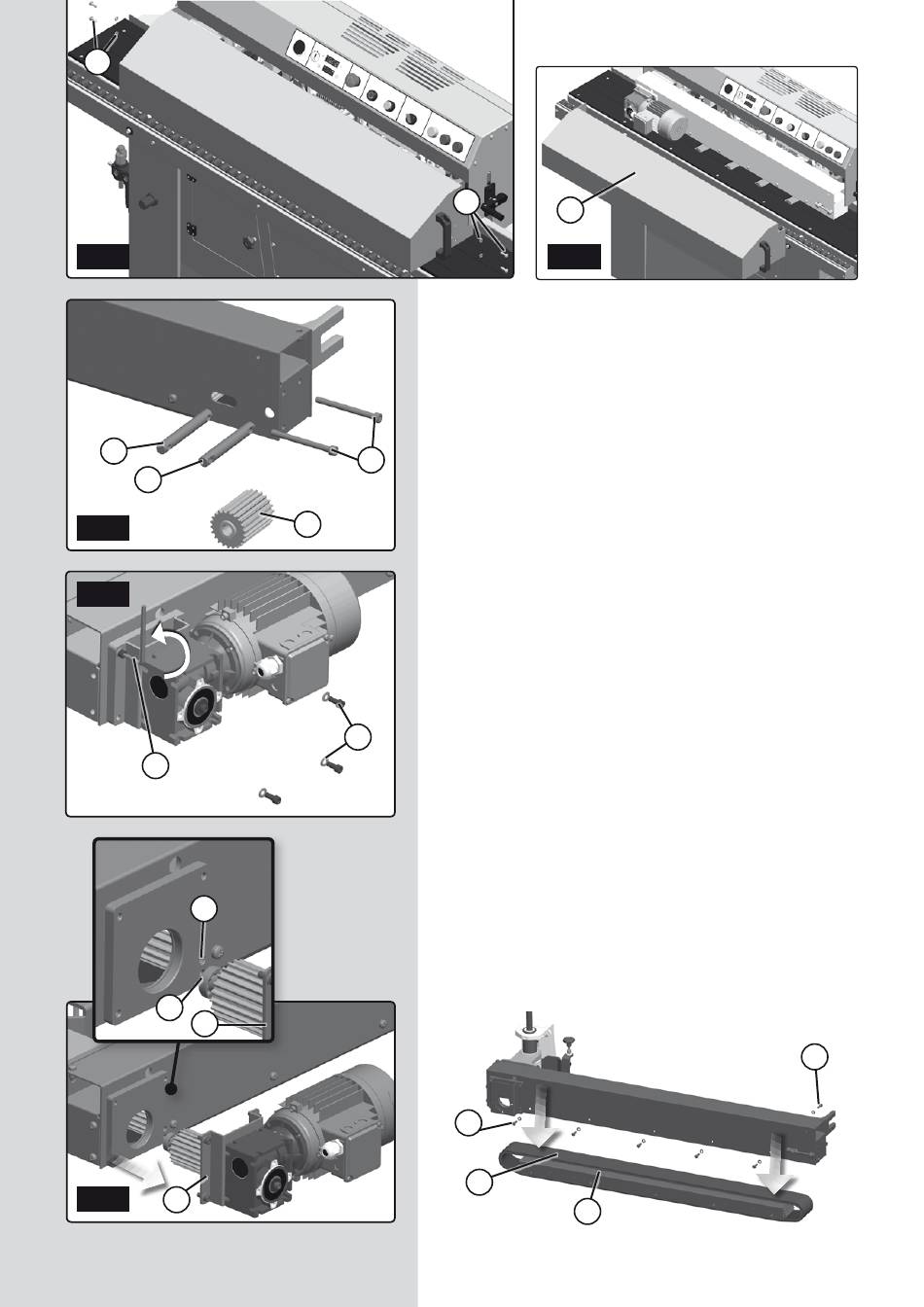

7.6 REMPLACEMENT DE LA BANDE DU DISPOSITIF
D'ENTRAÎNEMENT
ATTENTION
Couper la pression de l'installation en déconnectant la
soupape de sécurité et en la verrouillant avec un cadenas.
De même, mettre l'interrupteur général sur 0 (zéro) et le
verrouiller avec un cadenas.
C
• Enlever les vis et les rondelles (A Fig. 66).
• Déposer le capot (B Fig. 67) et ouvrir le dispositif
F
d'entraînement.
• Enlever les tiges de serrage (C Fig. 68), extraire l'axe de
tension D, l'axe du galet entraîné (E) et le galet entraîné (F)
(Fig. 68).
Enlever les vis et les rondelles (H, Fig. 69) à l'aide de la clé I.
Déposer le moteur (J Fig. 70). Lors de la dépose, veiller à ne
pas tirer sur le câble pour ne pas endommager les connexions
internes.
Au moment de la dépose du moteur (J), sont également dé-
posés l'arbre moteur, le galet entraîneur et le roulement (K
H
Fig. 70).
• Retirer les 10 vis et les rondelles L (Fig. 71), démonter
l'ensemble roues dispositif d'entraînement et remplacer la
courroie usée N (Fig. 71) par une neuve.
• Remonter l'ensemble roues dispositif d'entraînement M
(Fig. 71) avec la courroie.
• Monter le moteur en tenant compte du positionneur O (Fig.
70) et en emboîtant le roulement K (Fig. 70) dans son logement.
• Monter le galet entraîné F (Fig. 68) et son axe E, en tenant
compte du fait qu'il est divisé en deux parties, prendre soin de
le monter avec les coussinets vers les côtés externes du galet.
• Monter l'axe de tension D (Fig. 68) et les deux vis de tension C.
• Tendre la courroie en prenant soin de bien engrener les
dents.
L
N
(Figure 71)
B
Fig. 67
M
