A
Fig. 58
B
Fig. 59
E
E
Fig. 60
H
J
K
I
Fig. 61
D

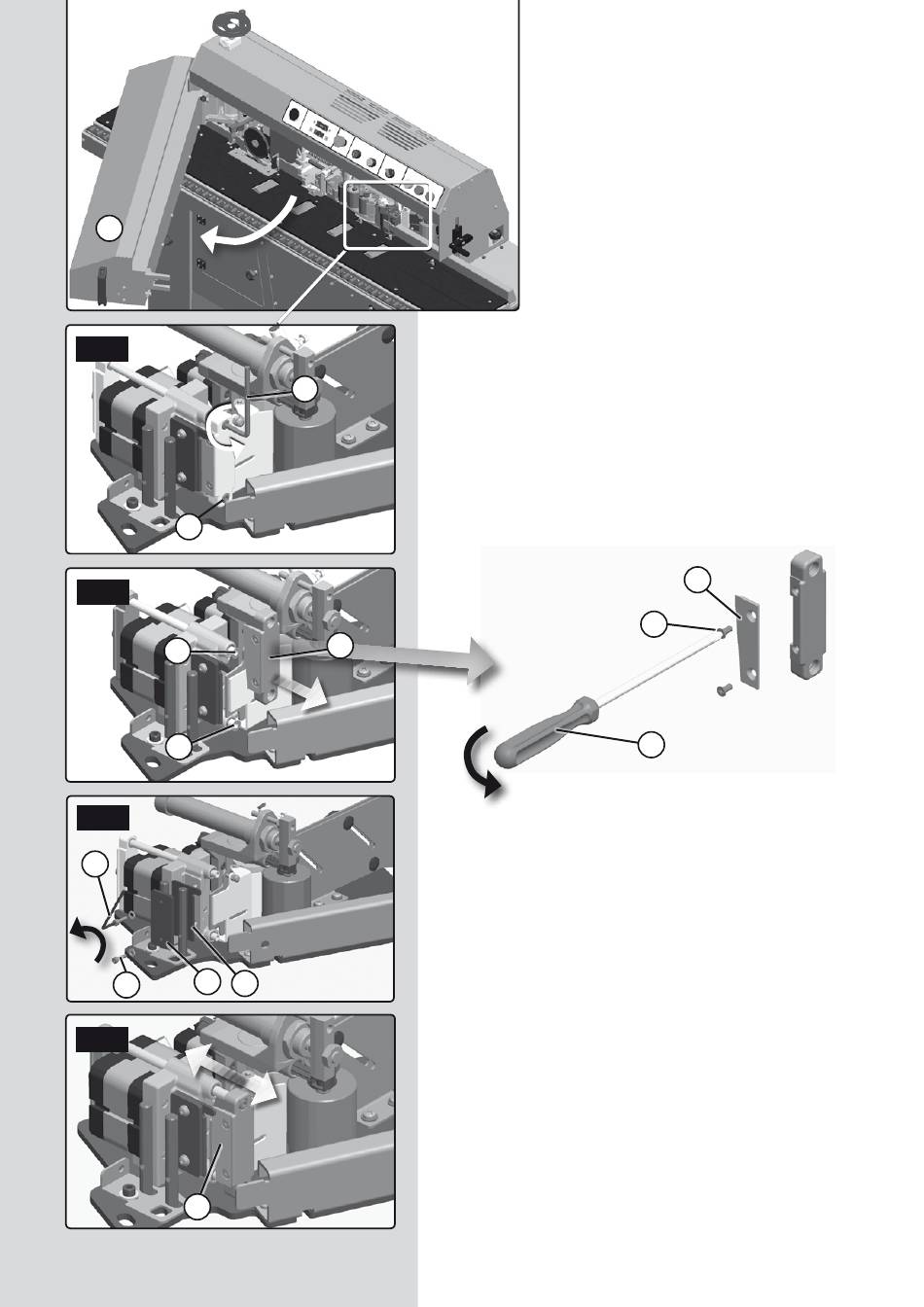

7.4.2 REMPLACEMENT DU COUTEAU ET DU CONTRE-
COUTEAU
C
• Ouvrir le dispositif d'entraînement (A) (Fig. 57).
• Enlever les vis et les rondelles (B) (Fig. 58) à l'aide de la clé
de service (C Fig. 58).
• Retirer le porte-couteau (D) (Fig. 59), en veillant à ne pas
perdre les rondelles (E Fig. 59).
• Remplacer le couteau (F Fig. 59) en enlevant les vis (G) à
l'aide du tournevis de service (H Fig. 59).
D
• Enlever les vis et les rondelles (I Fig. 60), la bride (J Fig. 60)
et le contre-couteau (K Fig. 60), à l'aide de la clé de service (H
Fig. 60) et remplacer le contre-couteau (K Fig. 60).
• Pour terminer, monter le porte-couteau (D Fig. 61). Vérifier
si le porte-couteau (D Fig. 61) glisse facilement en le poussant
avec la main, puis faire un essai avec une feuille de papier,
pour voir s'il peut la couper proprement sans la plier.
(Figure 57)
F
G
H
EB140 / Mode d'emploi - 51
