J
B
H
D
L
K
J

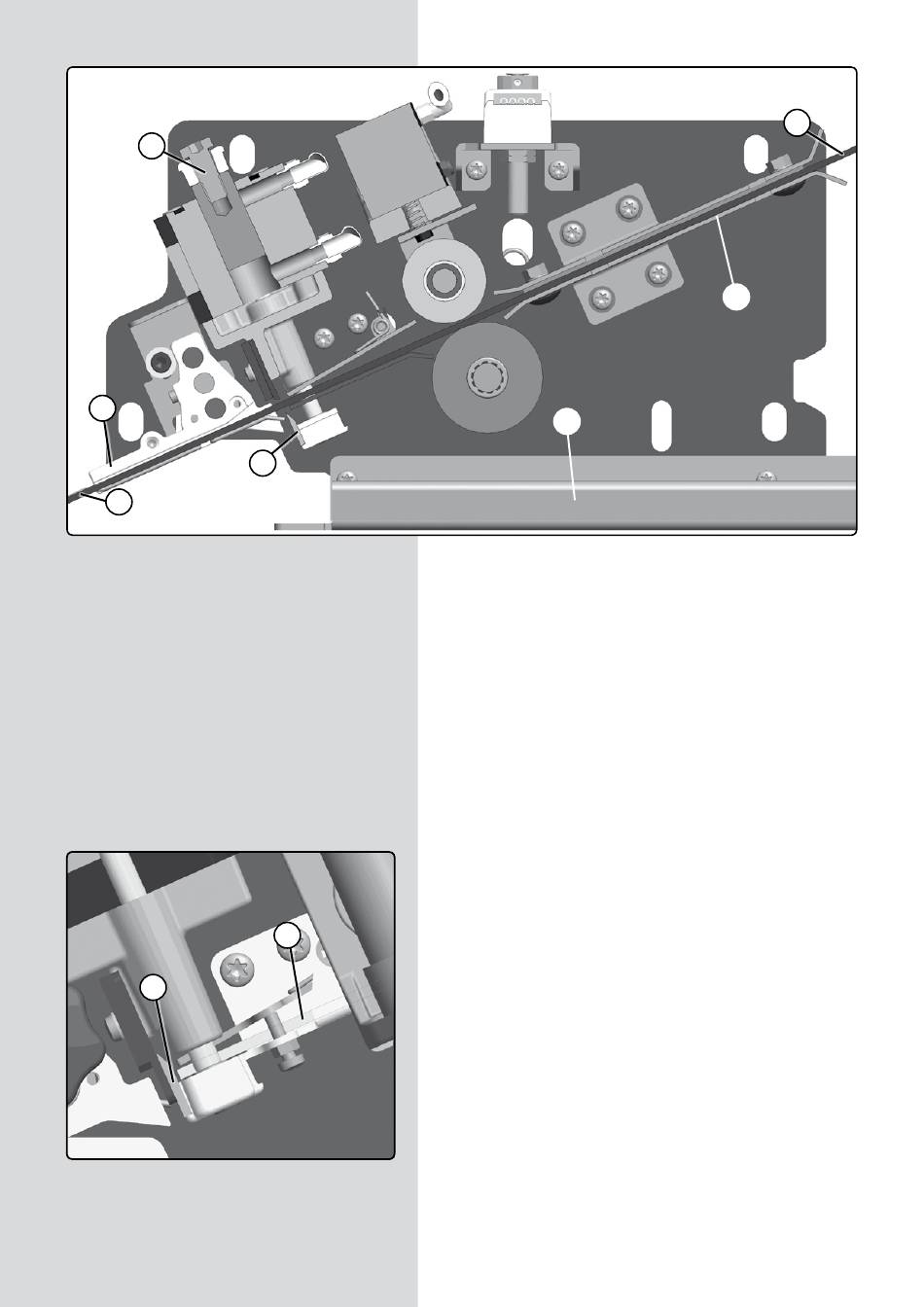

(Figura 23.2)
Ajustar la altura del canto en el guía cintas D (Figs. 23.1 y
23.2) y el la guía H (Figs. 23.1 y 23.2): Introducir el canto
entre las guías H (Figs. 23.1 y 23.2), tirar del rodillo prensor
por medio de la palanca I (Fig. 23.1), para que permita el paso
del canto entrante y deslizar el canto hasta su salida por el
guía cintas D (Figs. 23.1 y 23.2).
Regular la altura de la guía cinta D (Figs. 23.1 y 23.2), por me-
dio del pomo C (Fig. 23.1), de modo que deslice suavemente,
sin que llegue a presionar el canto.
Regular la altura de los topes A (Fig. 23.1) de la guía H (Fig.
23.1) y bloquearlos dejando un juego de al menos 0,5 mm,
entre los topes y el canto.
IMPORTANTE
Se considerará que el ajuste es óptimo, cuando el canto des-
lice libremente sin obstáculos en todo su recorrido y con la
mínima holgura en sentido vertical.
J
Situar el canto en posición, para el aplacado de la primera
pieza: Liberar el canto de la presión del rodillo prensor, pul-
K
sando la palanca I (Fig. 23.1), tirar del canto J (Figs. 23.1, 23.2,
23.3) hacia atrás, hasta sobrepasar la cuchilla K (Figs. 23.2 y
23.3), tirar del cilindro B (Fig. 23.1) hasta cerrar la cuchilla K
(Fig. 23.3), empujar de nuevo el canto J hacia el interior, hasta
que haga tope en la cuchilla K (Fig. 23.3) y soltar la palanca I
(Fig. 23.1) que retenía el rodillo.
En este momento el canto está dispuesto y en posición para
empezar a trabajar.
(Figura 23.3)
EB140 / Manual de instrucciones - 25
