7.3.3 MONTAGE ET RÉGLAGE DES COUTEAUX ET DES

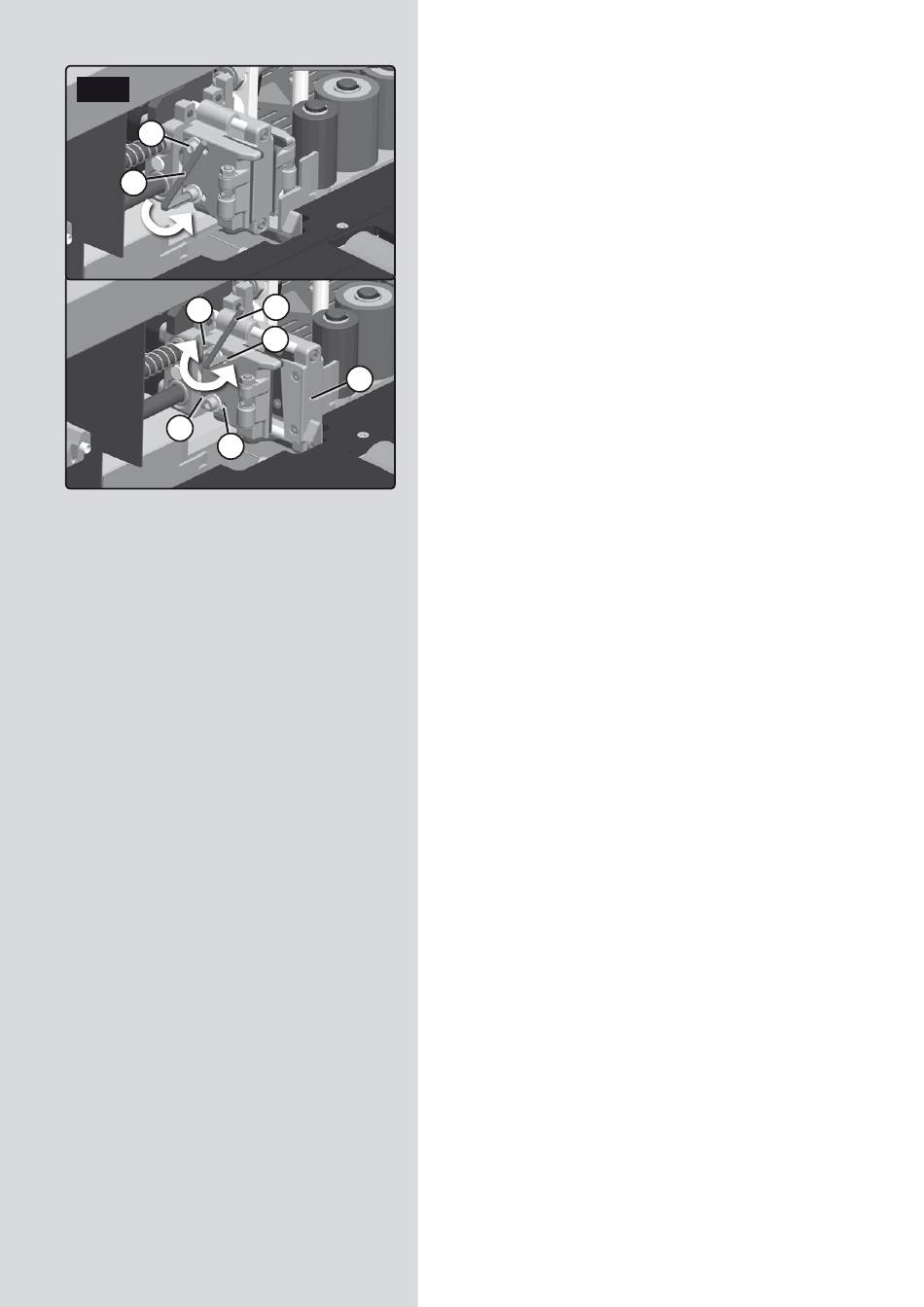

Fig. 51
CONTRE-COUTEAUX
I
Le montage doit s'effectuer dans cet ordre:
• 1º Monter le support contre-couteaux droit (L Fig. 50), à
J
l'inverse de la séquence de démontage.
• 2º Monter le porte-couteau (D Fig. 49), de manière à mettre
le couteau et le contre-couteau droits face à face, en contact,
et sans qu'ils se bloquent l'un l'autre.
• 3º Monter le support contre-couteaux gauche (K Fig. 50) à
l'aide des vis (I Fig. 50 et 51) et de la clé (J Fig. 51), sans les
0
P
serrer complètement.
P
• 4º Le réglage de la coupe entre le couteau et le contre-
couteau gauches s'effectue sur les 4 goujons (P Fig. 51) à
D
l'aide de la clé de service (O Fig. 51), jusqu'à ce que le porte-
couteau (D Fig. 51) puisse glisser facilement en le poussant
avec la main, puis vérifier avec une feuille de papier si les
P
deux couteaux peuvent la couper sans la plier.
P
À la fin du réglage, il faut bien serrer les vis (I Fig. 51) du
contre-couteau gauche.
EB140 / Mode d'emploi - 49
