B
H
B

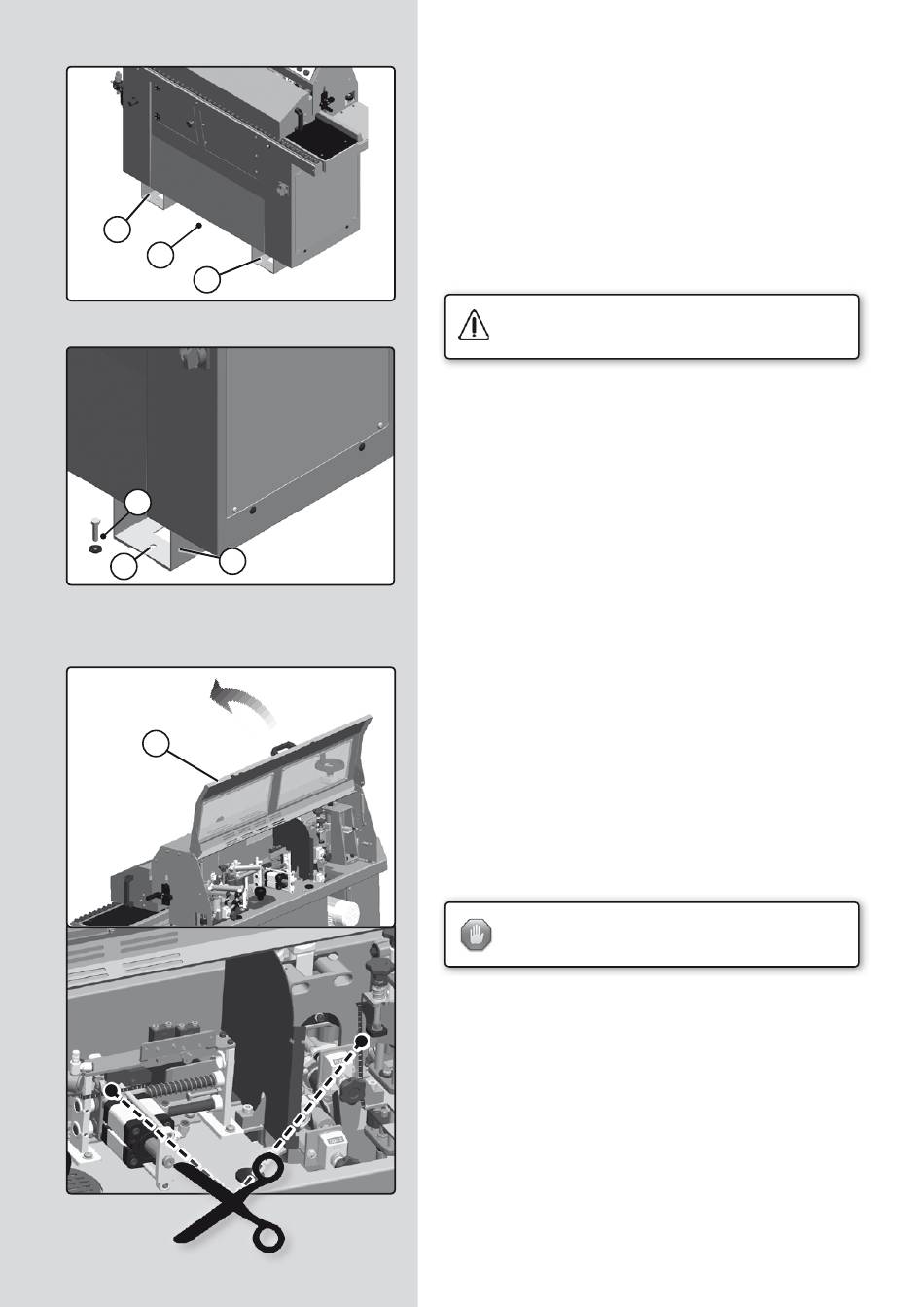

(Figure 10.3)
C
B
A
(Figure 11)
A
(Figure 12)
La machine peut également être déplacée au moyen d'un
gerbeur en introduisant les fourches dans la zone centrale de
la caisse (G). Vérifier que les fourchent ressortent de 15 cm
à l'arrière.
Une fois la machine déchargée, s'il faut la déplacer à nouveau
avant de l'installer, on peut utiliser un gerbeur en introdui-
sant les fourches dans la zone centrale de la machine (H).
Vérifier que les fourchent ressortent de 15 cm à l'arrière.

4.2 INSTALLATION DE LA MACHINE

Il est interdit d'installer la machine dans des
espaces contenant des matériaux explosifs.
La zone d'installation devra réunir au minimum les mesures
de sécurité suivantes:
• Être adaptée aux dimensions des pièces à travailler.
• Il doit y avoir au moins 1 mètre d'espace libre autour de la
machine.
• La surface du sol doit être la plus plane possible. La machine
doit s'y appuyer sur 4 points.
• Une prise de courant et d'air comprimé doit se trouver à
proximité.
• Une prise d'aspiration doit être prévue (industrielle ou aspi-
rateur Virutex AS382L).
• L'éclairage doit être adapté à la réalisation du travail (en-
viron 500 LUX).

4.2.1 Fixation de la machine au sol

Pour éviter les accidents, il est obligatoire d'ancrer la machine
au sol.
Pour ce faire, fixer la machine sur le sol en posant des vis (C)
de blocage et des chevilles à expansion, non fournies avec la
machine, dans les 4 orifices (A) des bases (B). (Figure 11)
4.3 DÉBALLAGE
Certaines parties sont bloquées pour éviter
les dommages pendant le transport.
Procéder de la manière suivante pour les débloquer:
4.3.1 Déblocage des palpeurs et de l'unité de coupe en
bout
Ouvrir le capot arrière (A).
Couper et ôter les brides comme indiqué sur la figure 12.
EB140 / Mode d'emploi - 15
